在线微波水分仪

分类: , 标签:
订购热线:18046321714

描述

一、概述

皮带在线式木块、竹片、煤炭微波水分检测仪主要用于在线检测木块、竹片、煤炭、烧结料、焦炭等原料的水分,用于生产过程中的质量、成本的管理与控制、原料收购过程中成本结算。测量方式为非接触式测量,可自动、快速、精准、稳定、持续的实时测量原料水分。可与DCS/ERP 等管理控制系统无缝对接。

二、原理说明



此微波是一种 2.4GHZ 的微波



(可以穿透高密度及宽皮带),微波透射介质时产生的衰减、相位改变主要由介质的介电常数、介质损耗角正切值决定。水是一种极性分子, 水的介电常数和介质损耗角正切值都远高于一般介质。

通常情况,含水介质的介电常数主要由它的水分含量决定。微波从位于输送带上方的微波发射探头发射能量,透过皮带及物料后被皮带下端微波接收探头接收剩余的微波能量。

根据微波功率的衰减的改变, 以及超声波质量补偿探头计算瞬时总质量,根据损失的总能量和总质量的百分比含量,利用微电脑系统软件即可计算出物料的含水率。

由于微波完全穿透过程物料, 所以所有的物理性水份都能被测定。这不仅适用于表面的水份,而且也适于内部的水份。



该技术保证了很高的测量准确性和精度,物料的颜色和表面结构, 水蒸气和粉尘都不会影响测量结果。

三、应用行业范围

1.矿山和冶金 煤炭、焦煤、热媒、焦炭

2.有色金属 铝土矿、铜精矿、矿物沙、镍矿、银、铅、锌精矿、氧化铝、铜、锌冶炼

3.钢铁 烧结矿、焦炭、球团矿

4.粮食加工 小麦、玉米、高粱、谷制品、面粉

5.造纸 竹片、木片、甘蔗渣

6.烤制品 面包、蛋糕、饼干、糖果、砂糖、饲料

7.烟草 烟包、烟梗、烟叶、烟丝、烟枝、复烤

同时,还适用于医药行业、木材行业、化工行业、玻璃纤维行业等。

四、水分检测装置基本参数:

型号;MDWB-26R

  1. 水分范围:0-80%(根据应用而定)
  2. 测试精度:水分含量 0.1-1.5%  (平均绝对值误差)
  3. 测试原理:非接触穿透式测量
  4. 数字信号输出:RS485 输出。

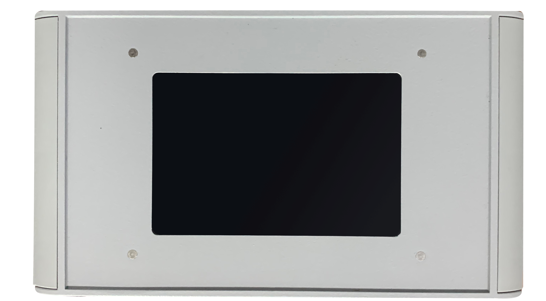

  5. 工业电脑中央处理单元:定制8 寸触摸屏
  6. 数字输入:皮带空载或停运, 仪器暂停测量功能
  7. 响应时间:<1.5us(微秒)
  8. 最大计算速率:8*216 脉冲/秒
  9. 最大脉冲上升时间:250ns. 10.电源供应:110-230VAC
  10. 重量:约 18Kg
  11. 探头防护等级:IP67
  12. 测试水分:物料内部和外部水分平均值

五、产品优势

1、 对被测物料的PH 值和导电性不敏感。

2、 测量的是总水(被测物料的表面和内部水分之和)测试结果更具代表性。

3、 非接触测量:不会磨损探头,不会粘着物料,不会影响生产过程。

4、 提供瞬时测量值(实时测试)来用于过程控制。

5、 测量精度高

6、 免维护,运行成本低。

7、 发射能量低,不会改变物料的性质,安全可靠。

8、 不受环境粉尘,水蒸气因素影响。抗干扰能力强。

9、 不受物料颜色变化及阳光照射的影响。

10、 测量方式:微波穿透式。

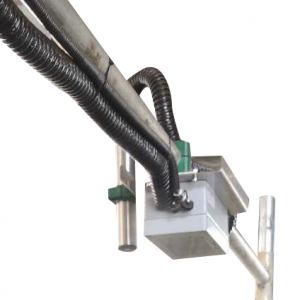

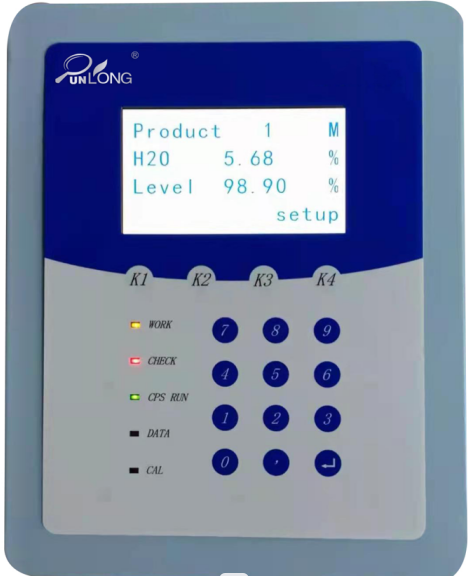

11、 高端配置:能量发射探头, 接收探头,高度补偿探头,微电脑中央处理系统。

六、应用方式

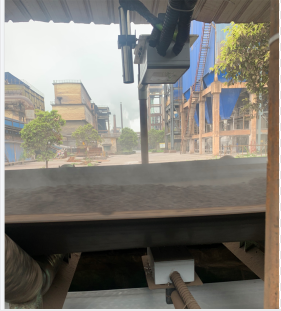

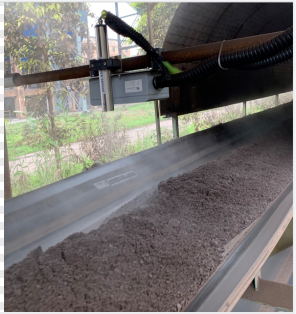

安装方式是:发射探头安装在输送带的下端,接收探头和超声波质量波长探头安装在输送带的正上方。





水分仪可以安装在不同的应用环境,例如管道中(没有金属),容器中, 漏斗和输送带。在一般情况下, 微波水分仪需要配置一个非接触的高度补偿探头在输送带上,用于补偿物料的高度变化。因此水分仪可以应用在任何场合。当微波穿透被测物料,距离探头的精度很高,这样可以用最少的成本来给予最好的测试结果。



七、产品评价

该产品不但提高了检测数据的准确性,为分析解决存在问题提供依据;并且为操作运行提供了直观的检测数据,进一步提高检测准确性,保养成本低,直接、间接的经济效益不可估量。同时,该产品符合国家两化融合规划,将电子信息技术广泛应用到工业生产的各个环节,以信息化带动工业化,以工业化促进信息化,展开智能工业应用, 使之成为行业发展热点,以期实现生产自动化、产品智能化、产业先进化、管理精细化,提高生产效率,  降低运营成本,提升企业竞争力,  追求可持续、低碳、绿色发展。



八、服务与技术支持

  1. 专职的现场服务 24 小时响应人员
  2. 免费提供专业的应用分析
  3. 提供预标定、调试、培训
  4. 提供保养合约



附一:产品清单



序号 设备名称

一 在线微波水分测试仪

1 微波发射探头

2 微波接收探头

3 微波发射探头

4 多路高度补偿探头

5 微电脑中央处理系统

6 工控机

7 上位机管理软件(可选)
