在线微波水分仪MD-260-I

描述

1  工作原理

小型在线水分仪其微波频率是2.4G的低频微波（穿透能力强），微波透射介质时产生的衰减、相移与透射介质的介电常数、损耗角有关。由于水的介电常数和损耗角远高于一般介质，在实际中含水介质的介电常数和损耗角主要由水分决定，因此小型水分仪利用衰减法间接测量物料的水分值。

2  微波测量优点

微波最大的优点就是可以通过空间辐射的方式穿过介质的内部，测量过程中传感器可以不与被测物质接触，非常适合于工业生产的在线检测。微波非接触测量的精度高，可靠性好，抗干扰能力强，容易实现无损耗、实时、在线快速测量，又无辐射危险，操作和使用非常安全，因此微波非接触测量技术有着极其广阔的应用前景。

3  系统组成

3.1系统结构示意图

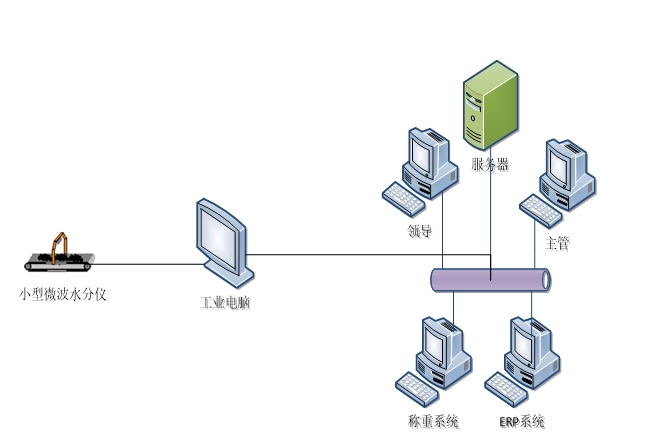

3.1在线式微波水分测量系统框图

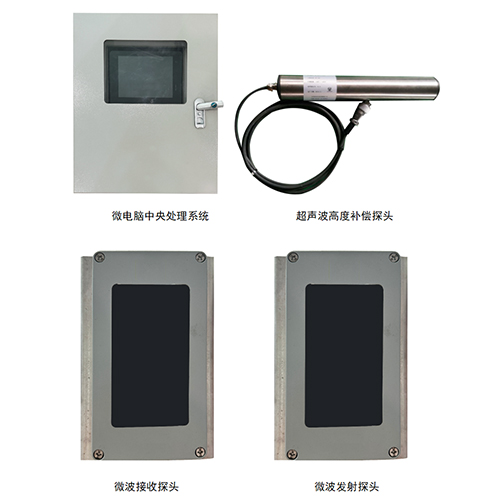

3.2水分仪构成

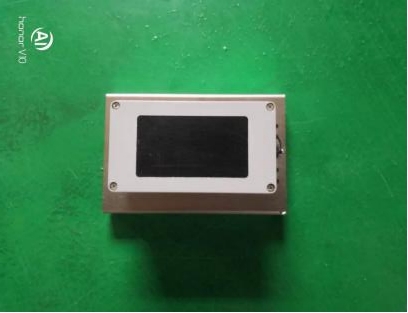

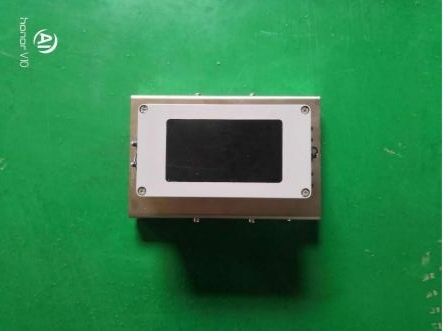

发射探头                                     接收探头

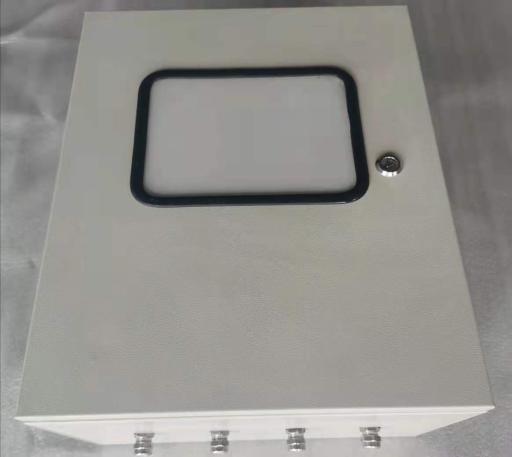

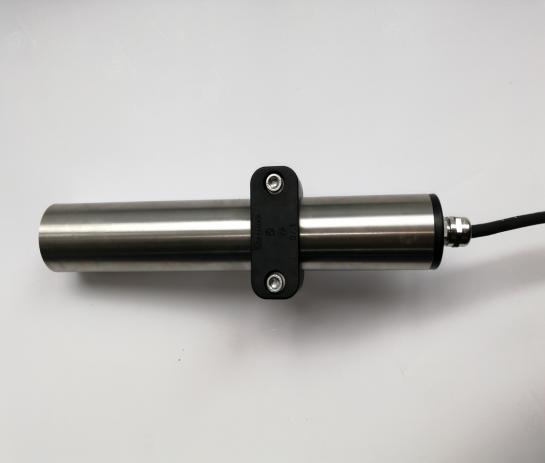

工业电脑(处理器)                        超声波测距仪

3.3系统功能特点

本系统可以直观的展示所测物料（木块、竹片、煤炭等）的实时水分值，以及（通过核子称采集）物料重量等信息。同时本系统获取的信息可以对接集团ERP系统进行系统交互，提高生产工作效率。

4  安装说明

4.1技术要求

4.2设备安装

1、安装图纸

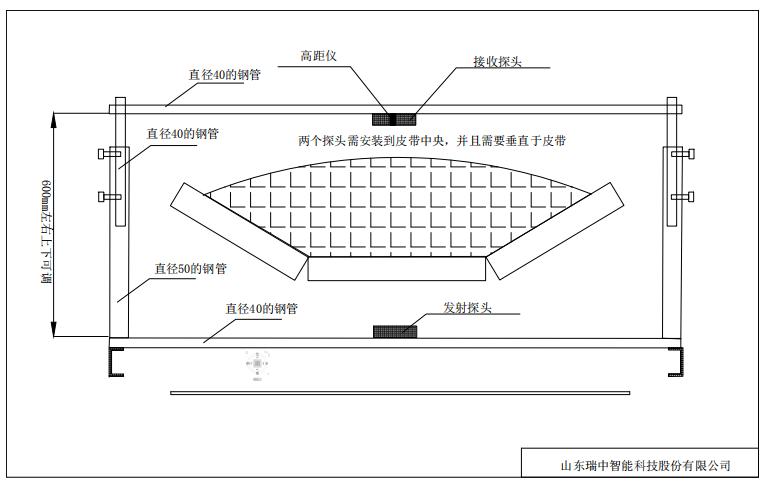

4.2.1水分仪安装图纸

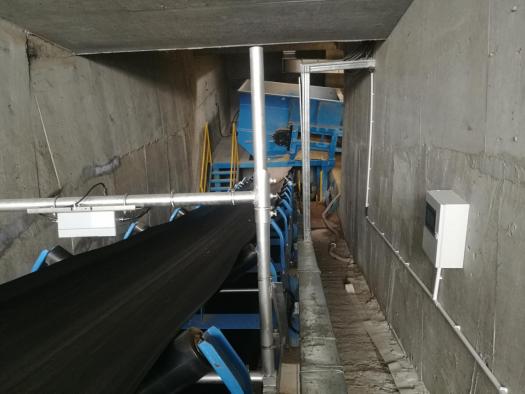

2、现场图片

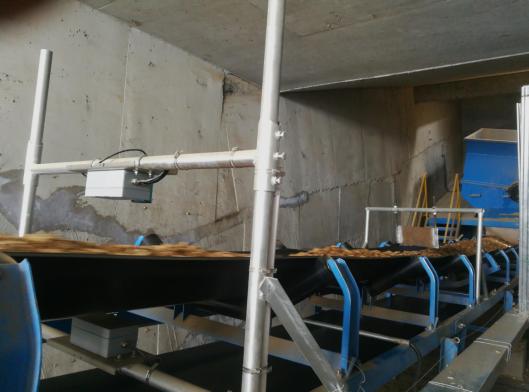

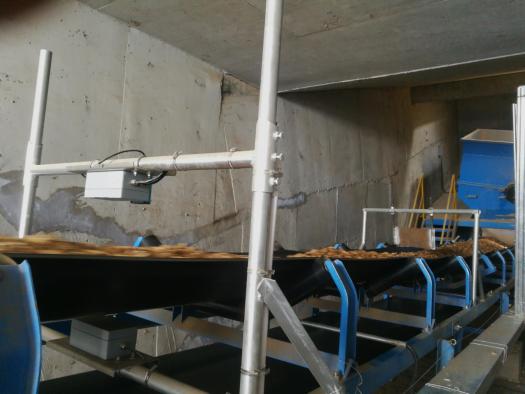

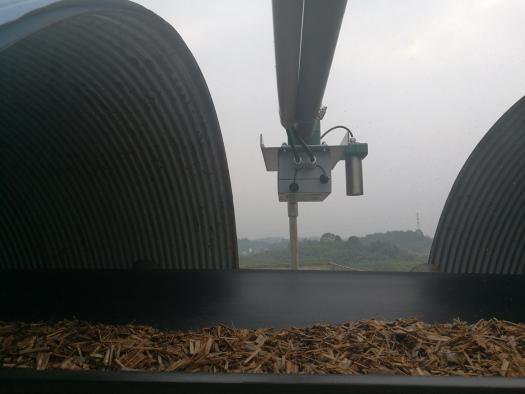

图4.2.1现场木片测水安装照片

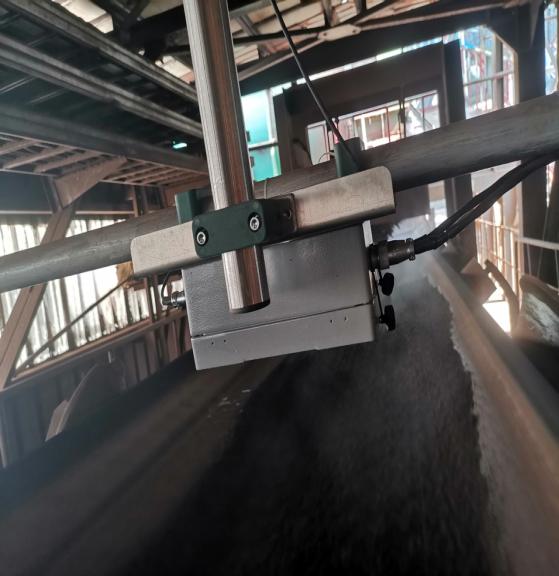

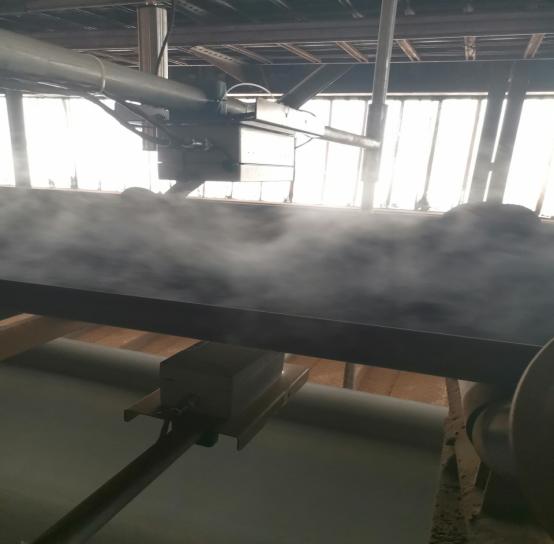

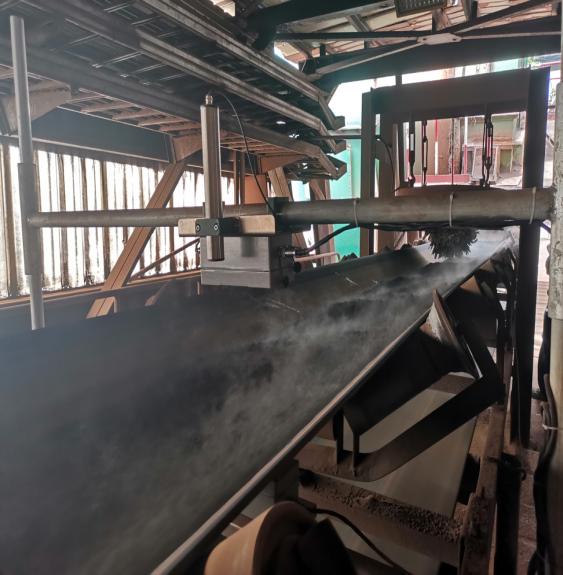

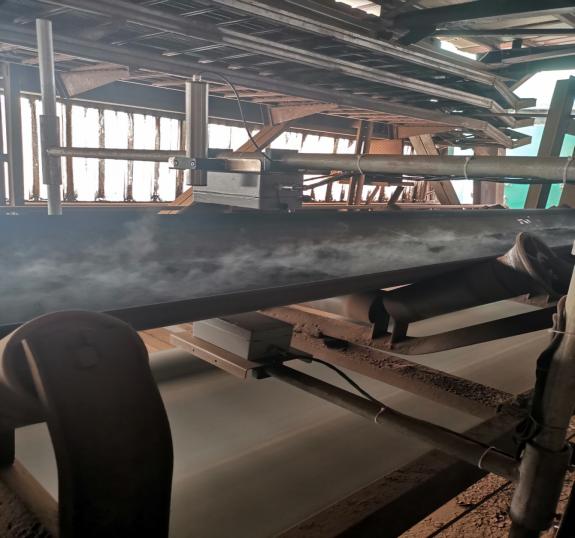

4.2.2现场烧结矿测水安装照片

4.3软件调试

4.3.1软件介绍

1、开机界面

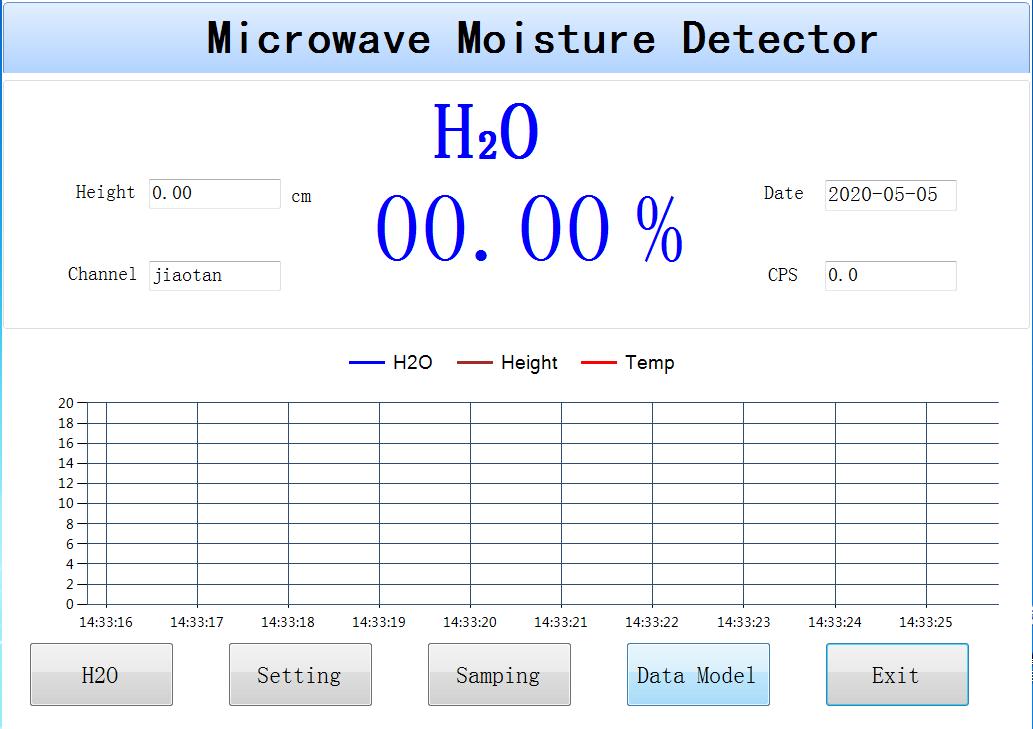

图4.3.1开机界面

开机后打开软件出现上图4.3.1界面。

此界面主要显示四个数据值：水分、物料高度、检测通道和能量值

曲线显示：共有三条曲线，水分、高度、和温度。其中高度和温度曲线可以在参数设置是否隐藏。同时曲线纵轴显示大小也可在参数设置中配置。

1)H20按钮用于打开采集的数据记录界面

2)Setting按钮用于打开参数设置界面

3)Samping按钮用于打开标定取样界面

4)Data Model按钮用于打开线性回归界面。

5)Exit 按钮用于退出软件

2、参数设置(Setting)界面

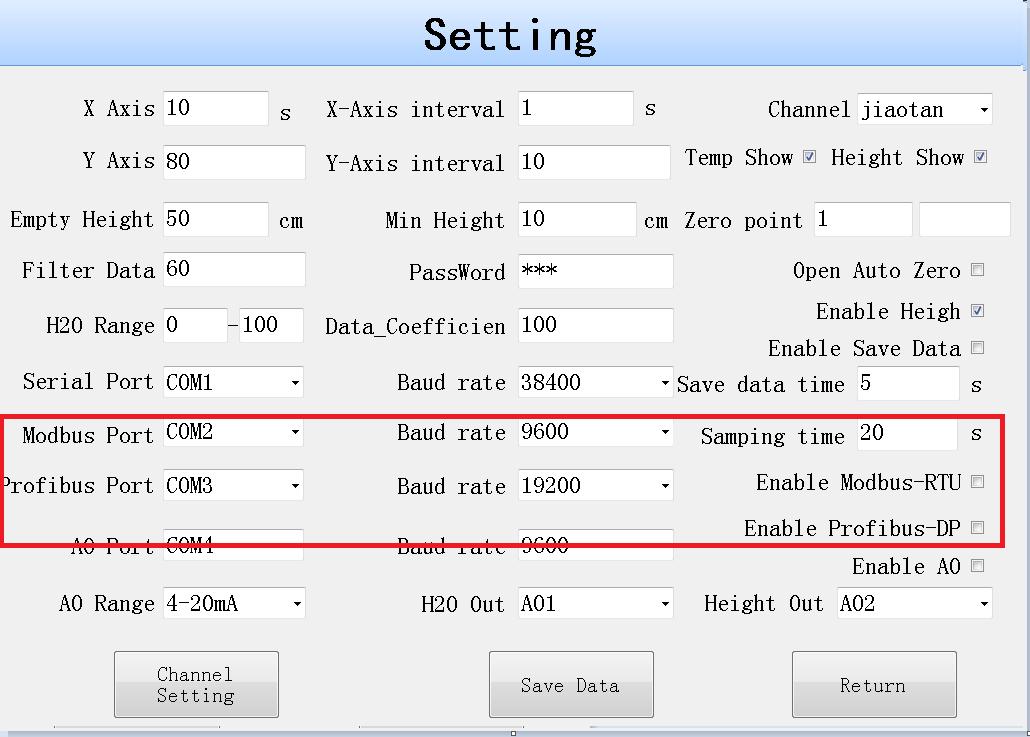

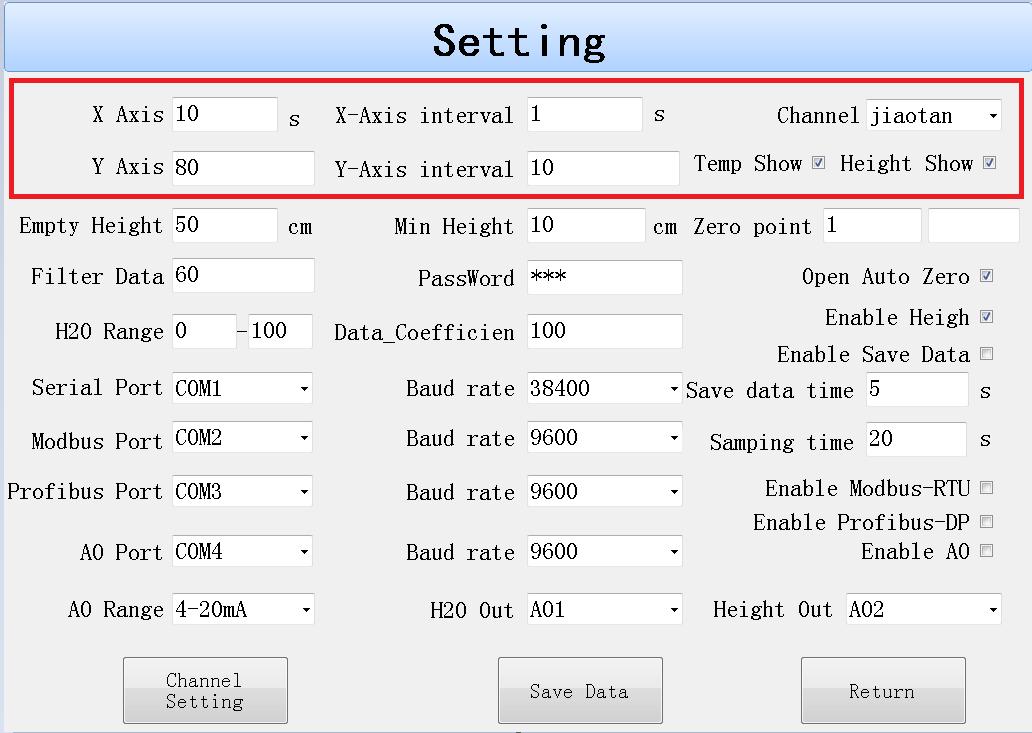

图4.3.2参数设置界面

X Axis:曲线X轴显示秒数最大值

X-Axis interval：X轴标注间隔

Y Axis：Y轴显示最大值

Y-Axis：Y轴标准间隔

Temp Show：显示温度曲线

Height Show：显示高度曲线

Channel：设定检测通道。

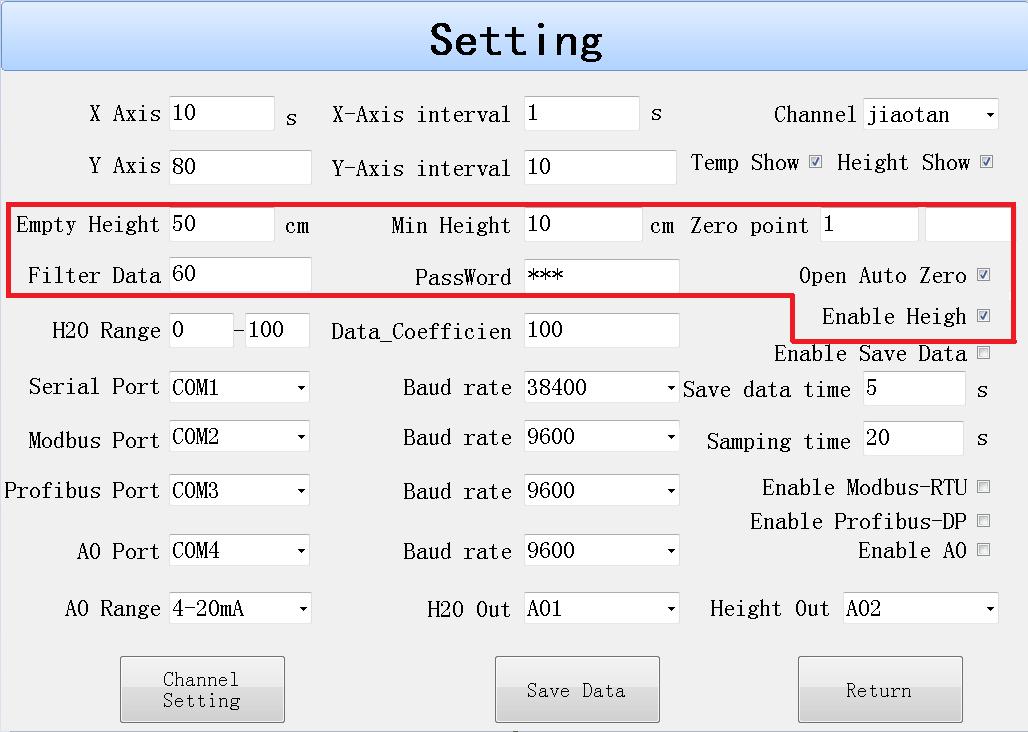

图4.3.3参数设置界面

Empty Height:空料高度(模拟量输出最大值为空料高度，最小值为0)

Min Height：最小检测高度（低于此高度则不进行检测）

Zero Point：能量值零点，后面为减去零点后的能量值。

Open Auto Zero：选中后系统会在空料的时候自动调节零点

Filter Data：计算平均的数据点。此数据越大，数据波动越小，此数据越小，数据波动越大。

PassWord：设置系统配置密码。默认密码是：123

Enable Height：是否启用高度补尝

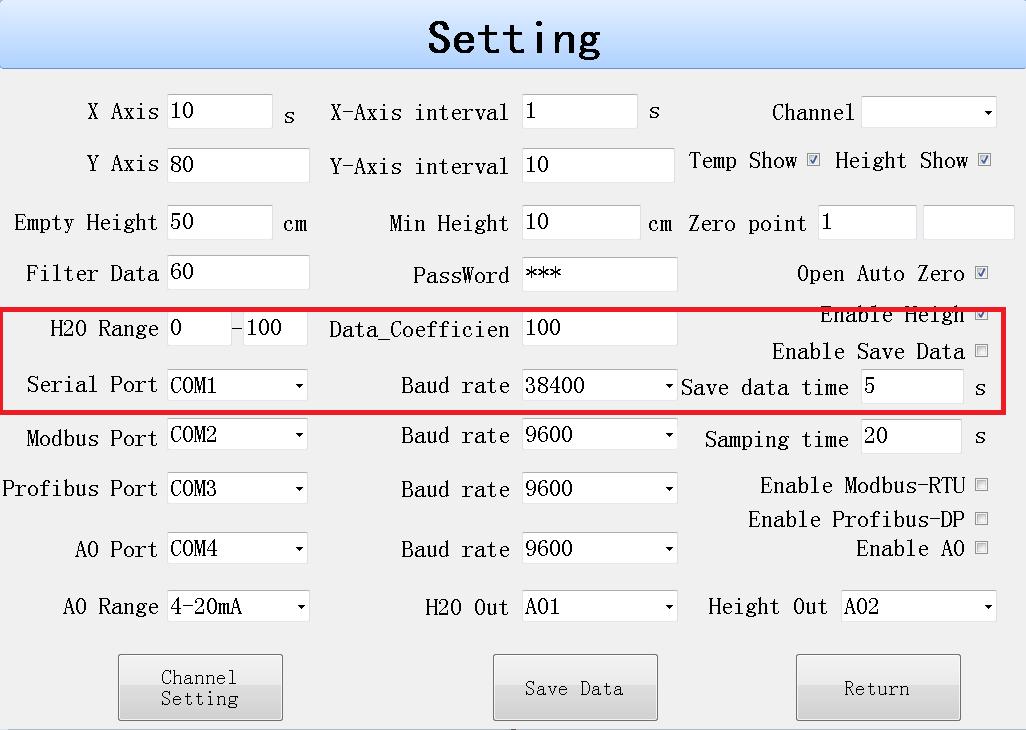

图4.3.4参数设置界面

H20 Range:水分输出区间(模拟量输出)

Data_Coefficen：数据放大倍数。默认为100.

Serial Port：与探头通讯的串口。默认COM1

Baud rate：与探头通讯的波特率，默认38400.

Enable Save Data：启用数据存储。

Save data time：数据保存时间间隔，最小为1s

图4.3.5参数设置界面

Modbus Port：与上位机通讯串口号，默认COM2.

Baud rate：Modbus串口波特率，默认9600.

Samping time：标定取样时间

Profibus Port：与Profibus模块通讯串口。默认COM3

Baud rate：与Profibus模块通讯的波特率，默认19200.

Enable Modbus-RTU：启用Modbus-RTU输出。

Enable Profibus-DP：启用Profibus-DP输出

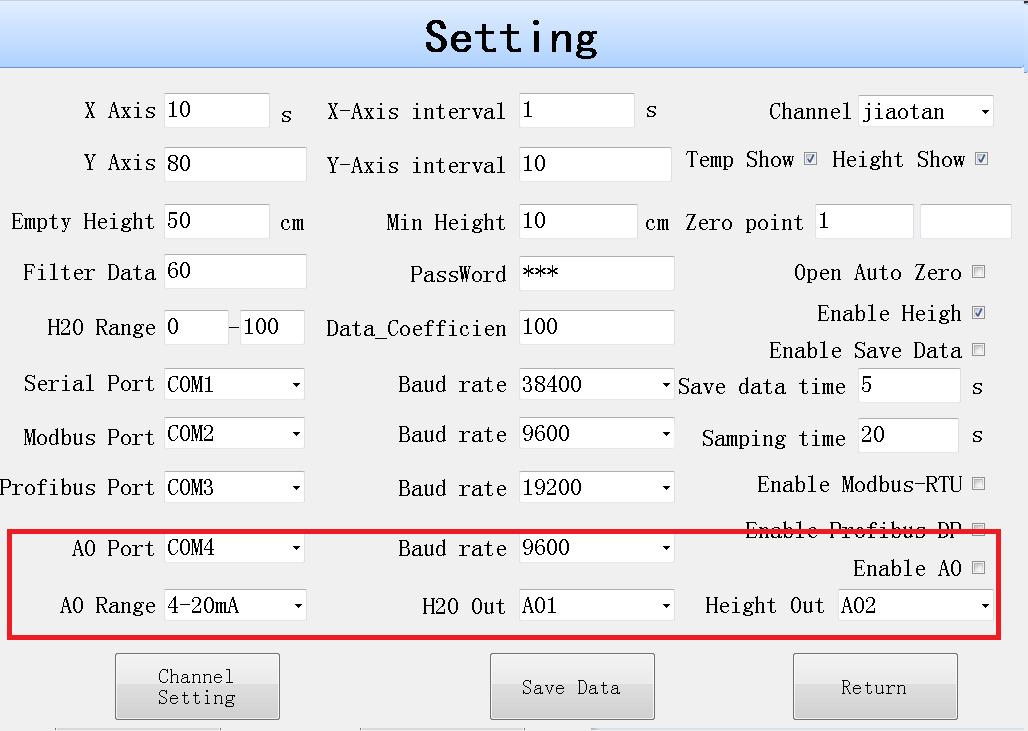

图4.3.6参数设置界面

AO Port：与模拟量模块通讯串口号，默认COM4.

Baud rate：模拟量模块通讯波特率，默认9600.

Enable AO：启用模拟量输出

AO Range：模拟量输出选择4-20mA或0-20mA.

H20 Out：水分输出通道选择

Height Out：高度输出通道选择

注意：水分输出和高度输出不能配置同一通道。

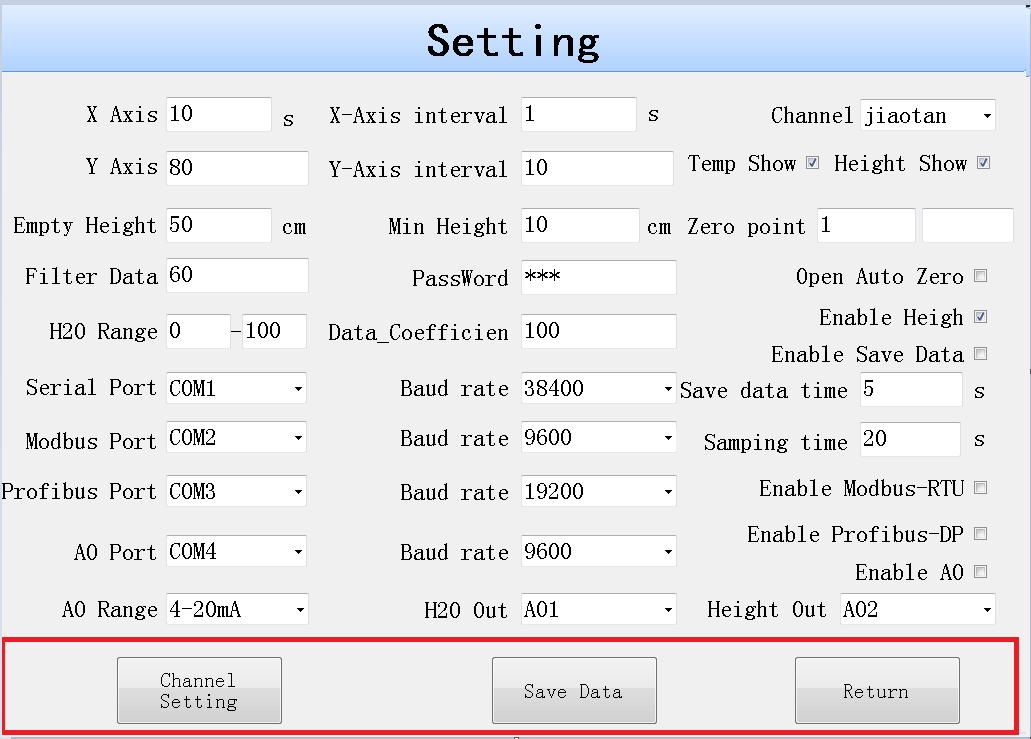

图4.3.7参数设置界面

Channel Setting ：通道管理

Save Data：保存数据

Return：返回主界面

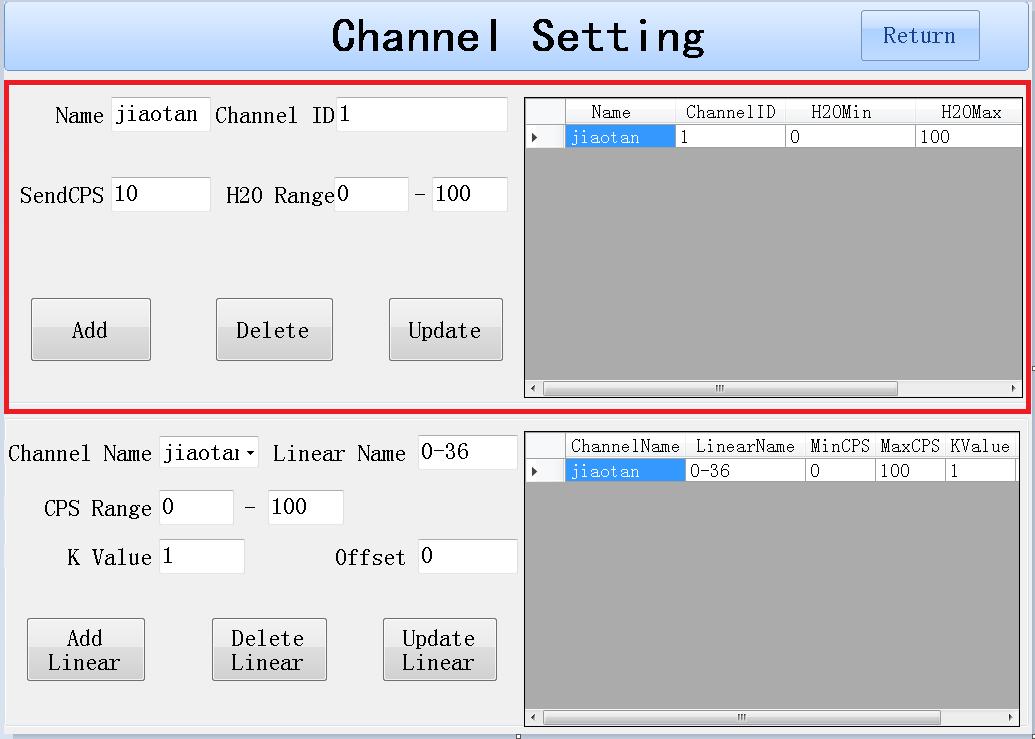

图4.3.8通道设置界面

点击Channel Setting按钮进入此界面。

Name：通道名称

Channel ID：通道编码

SendCPS：发射能量值，默认255.

H20 Range:水分值有效区间,当超出此区间时，只显示此区域的最大值或最小值。

Add 按钮：添加通道

Delete按钮:删除通道

Update按钮:修改通道

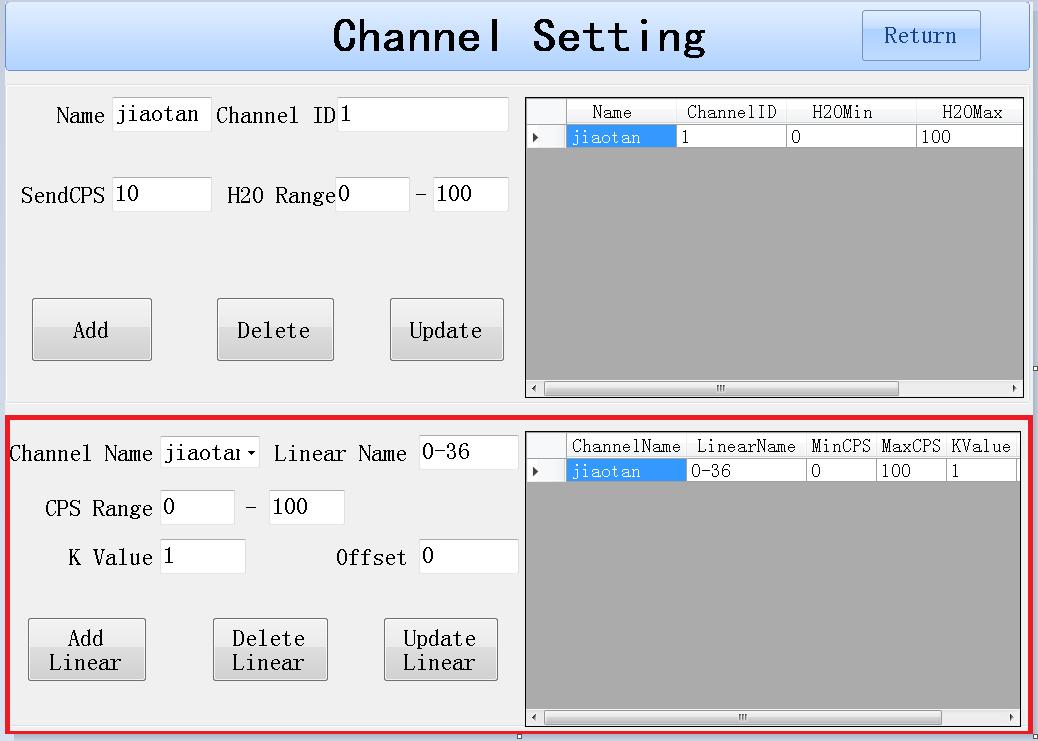

图4.3.9通道设置界面

Channel Name：通道名称。

Linear Name：线性名称

CPS Range：能量值区间

K value：模型K系数

Offset：模型偏离值。

Add Linear 按钮：添加线性

Delete Linear按钮:删除线性

Update Linear按钮:修改线性

注意：每一个通道可以创建多个线性模型。但是CPS Range区间不能交叉，如果发生了交叉，则以最后一个线性模型获取的数据为准。只有创建线性后，再能在取样界面选中对应的线性进行取样。

4.3.2取样

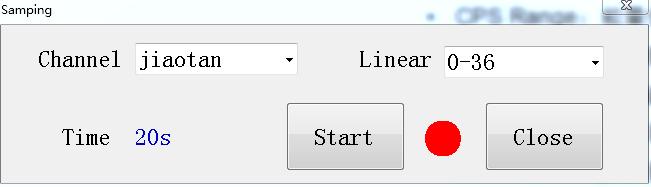

图4.3取样界面

点击Samping按钮进入此界面。

首先选中需要标定的通道和线性。如上图4.3所示：通道为选择jiaotan(根据现场可以选择新建的通道) ；然后选择线性为：0-36(根据实际情况选择)；点Start按钮，开始启动取样。启动后指示灯变为绿色，Time 为采样倒计时，当此数据为0时表示取样完成。最后点Close关闭窗体按钮完成取样。

4.3.3模型创建

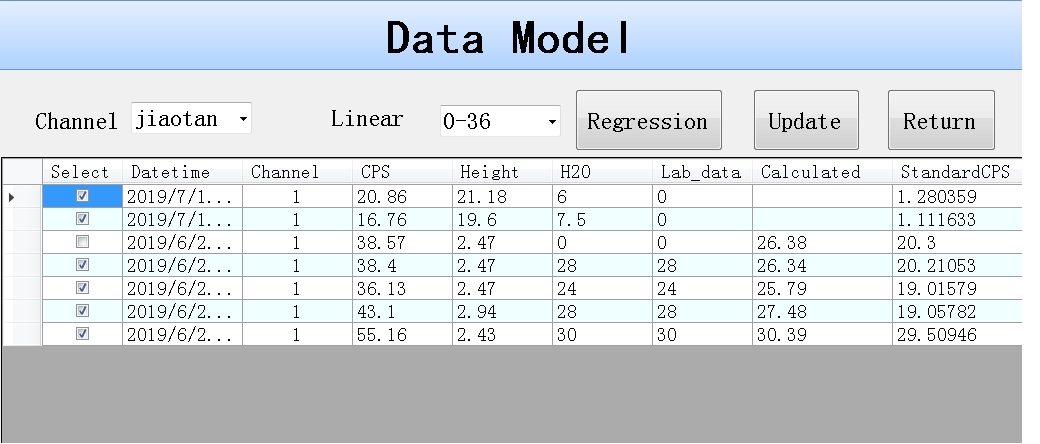

图4.4建模界面

页面参数说明：

Datetime：取样的时间；

Channel：检测通道；

CPS：能量值；

Height：高度；

H2O：检测水分值

Lab_data:为对应的实验室化验数据

Calculated：线性模型创建后，通此模型计算的水分值。

StandardCPS：实验值输入时可参考此数据，此数据与数据模型程线性关系。

数据建模：

在数据列表中select选中的需要参与建立线性的数据（在前方框中打勾）。输入Lab_data数据（对应的实验室化验数据），每输入一次需要点击Updte按钮更改一次。然后点击当前页面 Regression，进入下图：

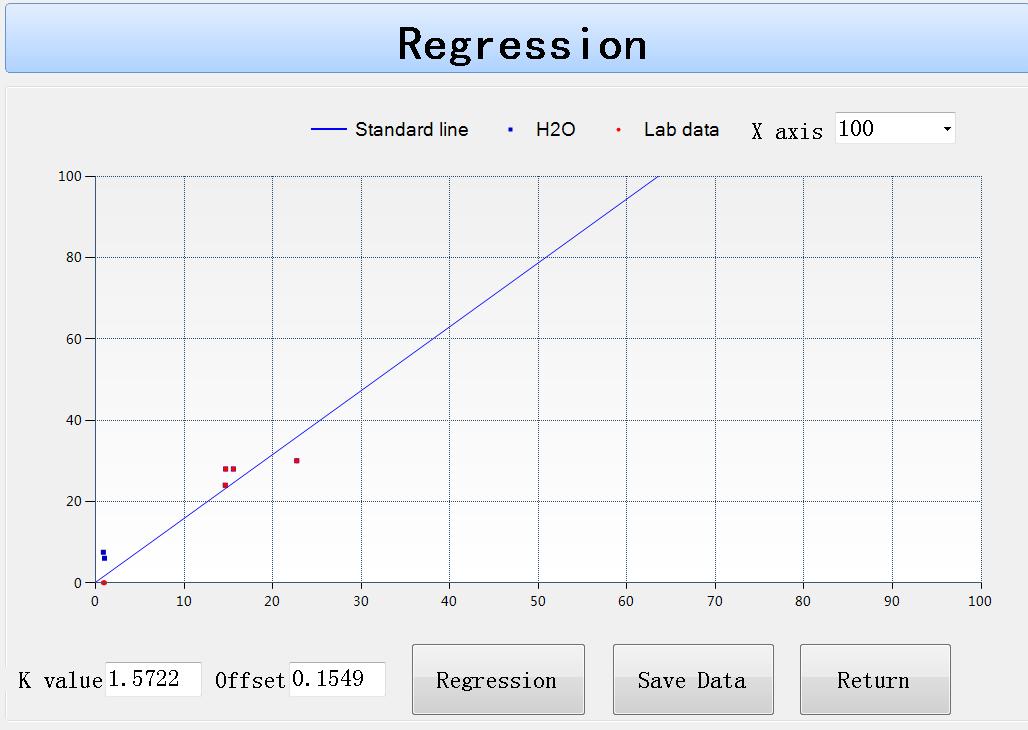

点击上图Regression按钮，模型会自动创建，最后点击Save Data按钮保存模型。完成数据标定建模。

界面说明：

蓝色的点为：未标定前的水分值

红色点为：实验值。

X axis：用于调整X轴大小，当数据点在曲线未显示时，可以调节此项。

同时用户可以在此界面人工的进行调整Kvalue 和offset值,保存数据后即可生效。

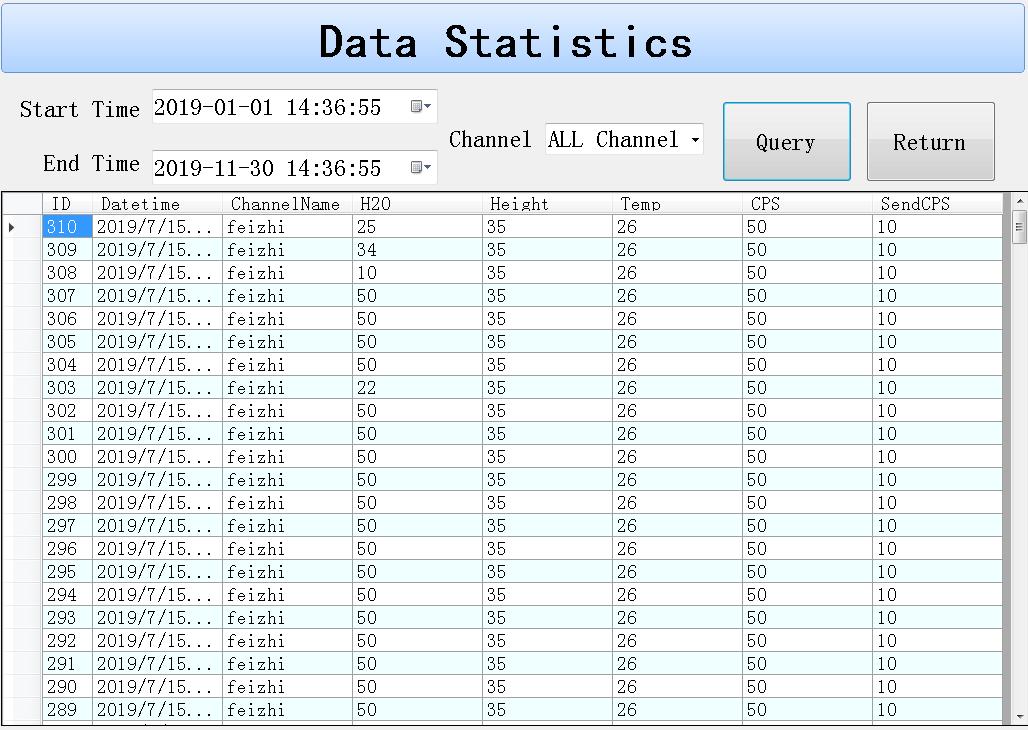

4.3.4数据查询

选则对应的Start Time（起始时间）和End time（结束时间），点击Query即可显示需要查询数据

注意：需要在参数设置界面启用数据保存，才会有数据记录！

5  常见故障分析及解决措施

• 常见故障排除

1. 通电后设备不启动：

请检查电源连接线是否连接，电压输入是否正常，电源的指示灯是否正常。

2. 机器启动无法进入系统：

请重新设置BIOS，查看启动项是否设置为硬盘启动。如果启动过程蓝屏，请重新安装操作系统。

3. 设备运行正常，设备通信口无法正常使用：

首先确认连接是否正确，连续线接口是否完好；其次查看连接线固定程序是否符合要求。

如果按以上操作仍然无法解决故障，请与我们取得联系！

二、技术提示

使用过程中，如果以下问题请立即关闭电源，并与我公司技术部门取得联系：

1. 电源线及插头有明显损坏；
2. 高空坠落或者机箱相壳严重损坏；
3. 设备严重进水；
4. 设备内部有明显异味；
5. 其他用户无法判断及正常解决的现象。

6  保修条例

• 自购机日期起，因硬件质量引起的故障，一年内免费保修。终身保修及技术支持服务。
• 超过免费保修期，按成本收取费用（配件成本费、物流费、工时费）。
• 在保修期间，如发生以下情况之一，必须作为收费修理：

1. 不能够提供本保修卡及设备条码标签丢失的；
2. 使用上的错误以及自行不当的修理所造成的故障及损坏；
3. 买入后的运送、搬动、跌落造成的故障或损坏；
4. 其它不可避免的外来因素造成故障及损坏；
5. 使用不当导致设备进水或其它溶液造成的损坏；
6. 使用指定以外的电源、电夺所造成的损坏；
7. 产品外观、易耗品及附件不在保修范围内；
8. 其他硬件引起的兼容性问题；
9. 超过公司规定的免费保修期。

• 仅作以上保证，不作其它任何明示或默示性的保证（其中包括适销性、对某种特定的与应用的合理性与适应等的默示保证），不论在合同中、民事过失上，还是其它方面，本公司不对任何特殊的、偶然的或间接的损害负责。
• 维修前请做好数据备份，非本机附件请从机身取下，如有特殊情况，请书面告知，否则造成损失由客户自己承担。
