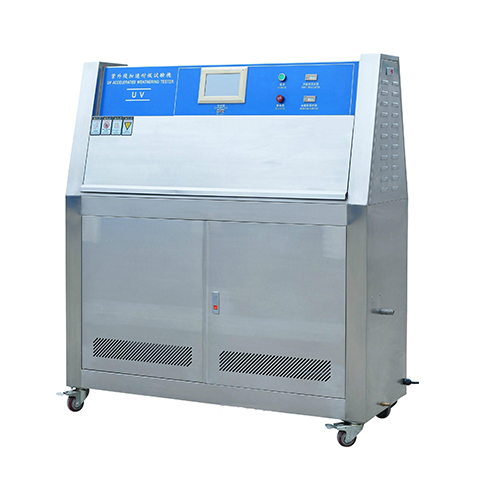

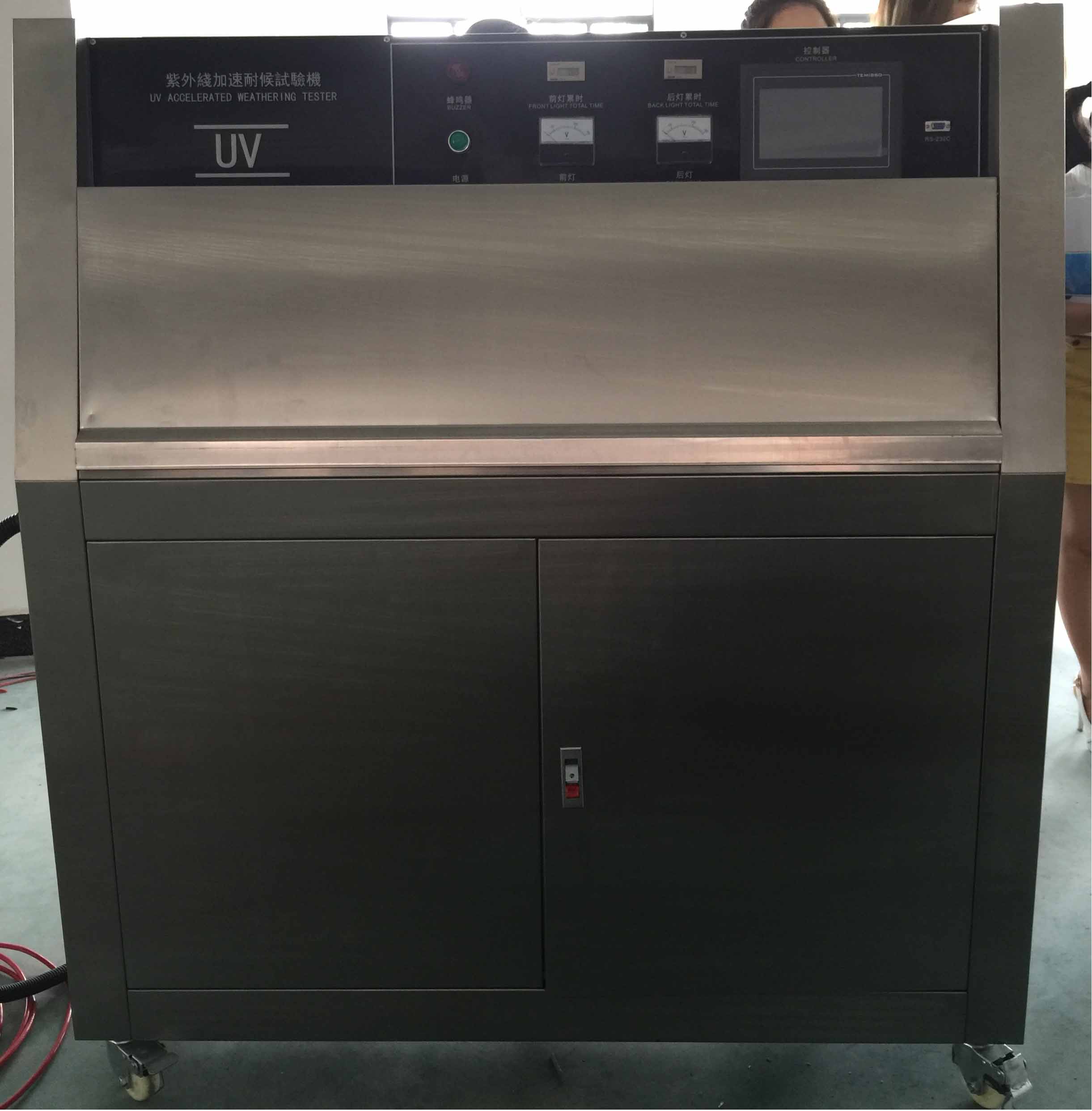

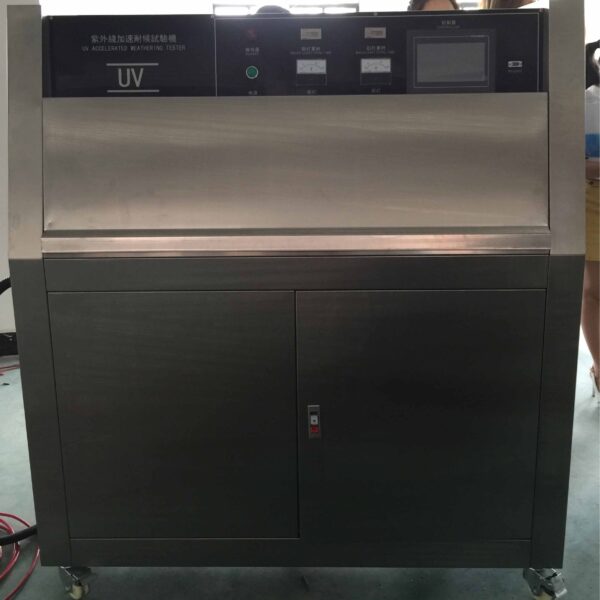

紫外光老化试验箱

描述

          紫外光老化试验箱技术规格书



一、技术要求:

设备用途:

本试验设备模拟由阳光、雨水、露水引起的破坏,通过将被测材料暴露于受控高温下光照与水份的交变循环中,对材料进行测试。它用紫外线灯管模拟阳光的辐射作用,用凝结水和喷水来模拟露水和雨水。只需几天或几个星期的时间,紫外线辐照设备就可以再现在室外需要几个月甚至几年的时间才会发生的损伤,其中包括褪色、颜色变化、失去光泽、粉化、破裂、裂纹、起皱、起泡、脆化、强度降低、氧化等,其测试结果可用于选择新材料,改善现有材料,或评估材料配方的改变。

本设备满足标准:

1、GB/T14552-93《中华人民共和国国家标准–机械工业产品用塑料、涂料、橡胶材料—人工气候加速试验方法》中的a、荧光紫外线/冷凝试验方法

2、GB/T16422.3-1997 GB/T16585-96 相关分析方法

3、GB/T16585-1996《中华人民共和国国家标准—硫化橡胶人工气候老化(荧光紫外灯)试验方法》

4、GB/T16422.3-1997《塑料实验室光源暴露试验方法》等相应标准条款设计制造标准

符合国际测试标准:ASTM D4329、ISO 4892-3、ISO 11507、SAE J2020等现行紫外线老化试验标准。

二、设备参数

1、工作室内尺寸:D450×W1170×H500(mm)

1.1外型尺寸: D550 ×W1400×H1380 (mm)

2、温度范围:RT+10~70℃

3、温度均匀度:2℃

4、温度波动度:±0.5℃

5、湿度范围:20-98%RH

6、湿度波动度:±3%R.H

7、荧光灯型号:UV-A,UV-B(280~400nm)订货时说明

8、灯管数量:8支

9、灯管间中心距离:70㎜

  • 样品与灯管表面平行距离:可以按照实

际试验要求上下调节距离

11、试验时间:0~999H  可调

12、黑板温度:40℃~65℃

14、喷淋头:6只

15、黑板温度计:铝板

16、喷淋装置:喷水周期可调控

18、暴露方式:光照和冷凝可独立可交替循环控制

标准定义发射300nm以下的光能低于总输出光能2%的一种荧光紫外灯,通常称为UV-A灯;发射300nm以下的光能大于总输出光能10%的一种荧光紫外灯,通常称为UV-B灯;

紫外区分UV-A波长范围为315-400nm,UV-B波长范围为280-315nm;

19、采用光源:

光源采用8只额定功率为40W的进口紫外荧光灯作发光源。紫外线荧光灯管,分布在机器的中部。UVB-313光源配置;

UV-B波长范围为280-315nm,灯管的发光光谱能量主要集中在313 nm的波长处;

由于紫外灯光能量输出会随时间而逐步衰减,为了减小因光能量衰减造成试验影 响,所以本试验箱在八支灯管中每隔1/4的荧光灯灯管使用寿命为:1600H。

三、整体结构介绍

1、箱体采用数控设备制作、工艺先进、线条流畅,美观大方;

2、内箱材质为SUS304高级不锈钢拉丝板,外箱材质为优质冷轧钢板经表面特殊处理后静电喷涂而成;

3、在工作室两侧部各安装4支紫外灯管;

4、加热方式为内胆水槽式加热,升温快,温度分布均匀;l

5、内胆水位自动补水,防止加热管空烧损坏;l

6、试样架由不锈钢制成(需方提供最大样件尺寸);

7、试验箱底部采用高品质可固定式PU活动轮;

8、排水系统使用回涡型及U型积沉装置排水;

9、喷淋型设备内部安装有自动喷头,水压可调;

  • 控制系统

1、仪表可编程温湿度控制仪,干湿球控温控湿,自携变换器,温湿度波动度极小。显示和控制界面直观清晰,按键式选择菜单,简单易用,性能稳定可靠。

  • 大屏幕液晶屏显示(智能化);
  • (定值/编程)两种控制方式;
  • PT100传感器;PID控制输出;
  • (4-20mA)模拟输出;
  • 4路开关信号辅助输出 ON/OFF继电器输出;
  • 温度测量范围(-90.00℃–200.00℃,误差±0.2℃);
  • 湿度测量范围(0–100%RH,误差<1%RH);
  • >通讯接口(RS232C/RS485);
  • 程式编辑(可编10个程式,共用100段);

2、感温传感器:PT100铂电阻温湿度测试器;

3、控制方式:热平衡调温方式;

4、电器控制主件:采用“施耐德”及“欧姆龙”元件;

  • 加湿/凝露系统

1、温度测量原理:采用干湿球原理(干球温度和湿球温度)通过传感器对干球和湿球测度进行探测,将相关数据传递给仪表,仪表根据干、湿球温度差计算得到湿度,自动直接显示在仪表上。

2、加湿:加湿系统中水位控制采用了电子液位控制器来控制水泵,配有内置式固定水箱,水深不大于25mm。

3、凝露:试验样品和他的支架构成箱的内壁,它的背面暴露于室内冷却的空气中,由于试验室内部与室内的温差,使样品表面产生了稳定的冷凝条件,试验箱有由低部经箱外壁和试验样品的通道产生的自然对流气流。

  • 安全保护系统

1、整体设备超温

2、整体设备定时

3、整体设备过载

4、其它还有漏电,运行指示,报警后自动停机等保护。

  • 电源及整机功率

1.额定功率:4.5KW

2.电源:AC220V±10%, 50HZ

  • 整机噪音:≤70db
  • 重量:160kg
  • 随机附件

1.保险丝                                     2只

2.紫外灯管                                   4根(国内)

3.固态继电器                                 1只

4.操作手册                                   1份

5.保修卡、合格证                             1份



  • 关键件选用
项目材料及结构规格/型号产地/品牌
箱体外装材料:高级不锈钢板SUS304宝钢
内装材料:高级不锈钢板SUS304
绝热材料:超细玻璃纤维棉
底面构造:槽钢6#
连接装置进口不锈钢铰链L65#国内
密封装置采用高级密封材料及独特的硅胶密封结构,密封可靠,抗老化性好。国内
温湿度控制器内存程序组10组“TEMI-880”国内
控制

系统

每程序组含程序段100段
带有485通信接口,可进行电脑远程控制
执行元件固态继电器40A国内
交流接触器国内
中间继电器NY2NJ国内
指示灯电源、运行、停止、报警TDLA16国内
光源

系统

UV-B紫外灯进口材料
其他保护装置电源过载保护、缺相保护和漏电保护装置“国内”
控制回路过载、短路保护装置
超温保护装置
缺水保护
设备定时运行保护装置
报警声讯提示
接地保护装置

四、安装调试要求

1、卖方必须提供出厂检验合格书,并保证运输安全。

2、设备在办理开箱时,应及时将设备的相关技术图文资料和随机附件、配件及清单移交给买方设备管理部门,要求所附的图文资料须真实有效,信息完整,如图文资料欠缺、不完整,按延迟到货进行处理。

3、卖方负责需方人员的培训,卖方必须在设备交付使用前与买方协商安排合理时间,安排具有丰富经验的工程师对买方操作人员和维修人员进行操作使用、维护保养、工作原理等技术知识培训。培训需要有书面或电子培训资料、考试试卷,培训时间不少于16 小时,保证买方人员能正确操作使用、维护保养、懂得工作原理,考试得分80分以上为合格。必要时买方安排人员到卖方接受免费培训,卖方免费提供食宿。



五、技术资料

1、设备的使用说明书及维修手册(中文),每份说明书应包括以下内容:

设备的结构原理图、电气原理图、易损件清单、软件拷贝等;

设备技术性能使用说明;

设备日常润滑维护保养要求及方法;

设备的操作规程及注意事项;

设备的调整方法,常见故障的种类产生的原因及排除方法。

要求设备铭牌表明出厂年月、出厂编号、制造合格证书等信息。



六、设备质量保证期

1、设备正式验收合格之日起,卖方需对所提供的设备免费三包服务一年,免费三包服务的内容包括:

①在三包期内由卖方免费负责维修设备发生的所有故障(买方人为因素造成的故障除外)。

②卖方负责提供设备维修和日常维护保养所需更换的所有零备件和消耗品。

③负责提供卖方自已设备维修人员及其所需的一切费用。

2、在设备保修期内,卖方在接到买方的报修通知后,卖方必须在24小时之内派专人到达现场解决问题。

3.保修期满后,卖方对设备提供终身有偿技术和维修服务,同时有义务以优惠价格向买方提供备品备件。
