生胚、烧结密度加以量测有何优点?
1、技术人员在试模或密度再确认时,可借着生胚密度的测量值立即调整粉末于模具内之填充量。可缩短停机时间、增加运转效
率。
2、避免成形之生胚经过烧结炉烧结,体积产生之收缩、膨胀和变形及裂痕现象。
3、提供下游厂家进料的检验参考数据,可提高制造厂质量的一个重要保证。
4、降低不良率,降低成本上之浪费。
产品篇:
综观全世界在粉末冶金的市场上对渗透性产品所使用之生胚、烧结部品之密度量测仪, 约存在着三种款式:

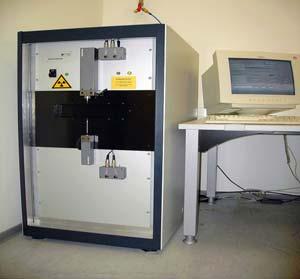

A:Gamma-ray 生胚密度量测仪来自于德国。 优点:可判定生胚和烧结部品之局部的密度。 此仪器设备在应用上,是依据装置
仪器平台底部之 检出器,它吸收贯穿成形测样品稀薄的 γ 辐射的量 来判定成形密度的值。量测所需要的辐射量是由装 设于内部
防护容器内的物理放射性核种产生,此辐射能量的呈现是由这个容器内的瞄准仪所打开控制,而经过测试样品在由检出器 吸收检出。
B:水银柱密度仪:20 分钟测量时间
优点:藉助水银不会浸湿很多材料的物质。
水银柱比重仪提供使用者测试体密度的比重仪。,但需要压力才能使它进入材料的孔隙。在大气压力之下,水银不进入小于15
Micron 的孔隙。因此,需要准备空气压缩机。
样品 CELL 和样品被称重后放入仪器内。一个外接的真空 PUMP 将 CELL 抽真空。在获得完全真空之后,水银才被允许去围绕
CELL 内的样品。此 CELL 含有已称重的样品和水银。体密度由已知之重量、CELL 的体积、水银的密度加以计算。
C:渗透性产品【体密度】测量仪

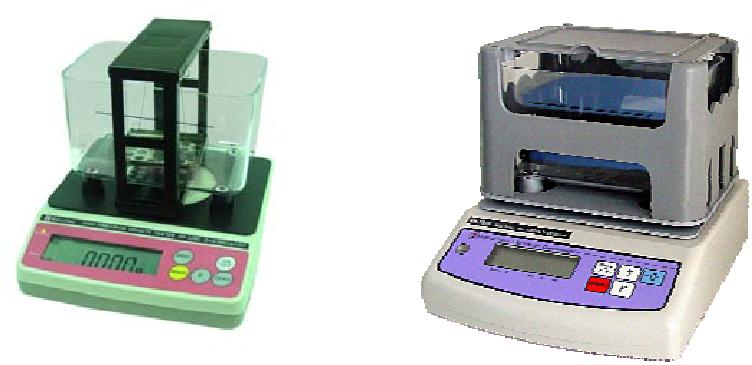

GP-120I/1200I MH-300I/600I
适用于下列产品有:如粉末冶金、精密陶瓷、氧化磁铁、吸水性材料…等或外部液体可渗入之粉末烧结产品或孔隙大之多孔性品。
真空含浸机 温控蜡炉 精密蜡粒

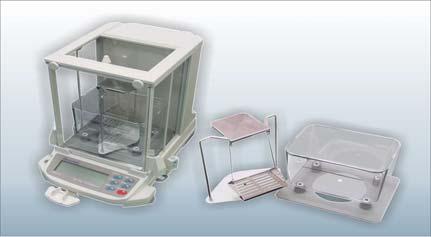

D、高精度生胚密度、烧结后密度专用测试仪 MGR-120S&MGR-204S
原理:根据 ASTM D792、ISO 1183、GB/T1033 规范,应用阿基米得原理浮力法,准确、 直读量测数值。
功能: 1、 采用大水槽设计,降低吊栏线的浮力所造成的误差。
2、 采用腐蚀性液体做为媒介时,可选购防腐蚀水槽。
3、 RS-232 可轻易的连接 PC 和打印机。
4、利用硅油当媒介直接读取产品密度和体积。
规格:
型号 | MGR-120S | MGR-204S | |
秤重范围 | 0.0001g~120g | 0.0001/0.00001g〜42/204g | |
密度解析: | 0.0001g/cm3 | 0.00001 g/cm3 | |
测量时间: | 约 10 秒 | ||
设定: | 温度补偿设定、溶液补偿设定 |
标准接口: | RS-232 |
E:固体生胚视密度、体积测试仪 QL-300MG/1200MG
适用于:使用水银媒介法测定多孔性精密陶瓷、耐火砖、磁性铁氧体、稀土金属材料 等吸水材料的视密度、体积。
原理:根据 ASTMD297-93, D792-00,D618,D891,GB/T1033,JISK6530,ISO2781 标准。 采用阿基米得原理水中置换法。
功能: 1、 使用旋转下降装备可轻易将生胚固体浸入水银液体中。
2、 可任意调整样品液面浸没深度,适合大小不规则样品。
3、 可轻易取出测试后样品。
4、 水银经医学家证实水银是有毒的液体,如吸入汞蒸气,都可引起汞中毒。请为测试人员完善处理好排气系统。
规格:
型号: | QL-300MG | QL-600MG | QL-1200MG | ||
样品重量范围: | 0.01g~300g | 0.01~600g | 0.01~1200g | ||
样品密度精度: | 0.001 g/cm3 | ||||
测试媒介液: | 可设定水银的密度 | ||||
测试种类: | 吸水材料的视密度、体积 | ||||
测试时间: | 3 秒 | ||||
标准接口: | RS-232 | ||||

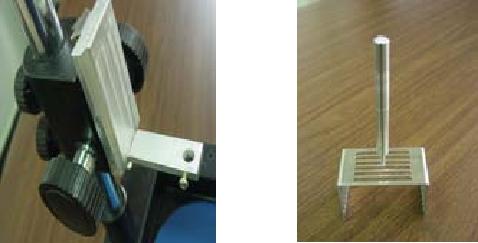

标准配件: 比重测试仪、升降架、抗浮辅助架。
