管材静液压试验机
一、概述
静液压爆破试验机适用于各种流体输送用塑料管材进行管材液压瞬时爆破和长期恒定耐压下热塑性管材耐破坏时间的测定。它是各科研院所、质检部门及管材生产厂家必备的检测仪器。
静液压试验机采用PC机中央集群控制。每一路为一个模块,每个模块设有一个微电脑,用来接收嵌入式PC机控制指令,实现控制,同时通过串行总线不断的把控制信息反馈给PC机,由PC机完成试验数据的采集和存储功能。其具有管材破裂识别、实时监控、来电数据恢复、打印、存储试验结果、试样预处理设置等功能。采用Windows操作平台,菜单提示,操作起来简单方便;实验过程中,压力和时间同时实时显示吗,精确可信,信息量大;同时逐点描绘出压力时间曲线,压力变化过程明显直观。试验结果以文本形式记录在硬盘上作为永久保存资料并随时打印输出,便于日后查阅和比较。本机采用液压(介质为纯净水)系统加压,安全可靠,电磁阀等关键件采用国外进口的先进配件。
标准号 | 标准名称 |
GB/T6111-2018 | 液体输送用热塑性塑料管材耐内压试验方法 |
GB/T15560-95 | 流体输送用塑料管材液压瞬时爆破和耐压试验方法 |
IS01167-2006 | Thermoplastics pipes, fittings and assemblies for the conveyance of fluids –Determination of the resistance to internal pressure — Part 1: General method |
ASTM D1598-2004 | Pipe, Plastic, Under Constant Internal Pressure, Time-to-Failure of (No S/S Document) |
ASTM D1599 | Standard Test Method forResistance to Short-Time Hydraulic Pressure of Plastic Pipe, Tubing, and Fittings1 |
二、符合标准
三、工作原理
在PC机上输入管材的环应力、壁厚和平均外径等参数,自动计算出试验压力,数据通过RS232串口传递给下位机(单片机嵌入式系统),下位机自动对管材进行恒压,高压泵产生高压液体压力源,经过压力控制系统,由高压软管输送给介质恒温箱内的试样中,进行管材的长时间静液压试验或爆破试验。此设备的检测结果能够充分体现企业的产品质量的水平。
四、仪器特点
1.主机特点(压力中心控制系统)
★ 系统主界面方式:
多层 一体化显示方式,每路都能显示压力,时间,温度曲线
★ 集成模块化设计:
每个模块能采集和控制1个工位共计2个电磁阀的启闭,并能够采集1个工位的压力值,采用高可靠的控制芯片,抗强电磁干扰,保证控制万无一失。
|
主路最大压力16Mpa,分路最大压力10Mpa。试验工位数自由组合,该主机最多可安装30个标准控制模块,每个控制模块可以接1个独立的工位,一台主机可对10个工位进行单独的控制,互不干扰,主机内部可自由增加和减少模块的数量,便于升级维护。
★ 设计功能多样化:
可进行管道长期静液压试验又可做管材的爆破试验,还可用于热塑性管材静液压状态下的热稳定性试验。每路都具有多级蓄能压力控制,响应速度快,确保压力控制稳定;可延长电磁阀的使用寿命。
★ 高精度高稳定性:
为确保仪器长期稳定性该机技术核心及关键部件全球采购,产地源于美国、德国、日本和英国著名公司及品牌,确保仪器的高精度、高稳定性。
★ 压力控制范围宽:
每个工位压力控制范围均为0.4-10MPa任意设定。
★ 高可靠性的保证:
所有电气、机械及软件部分均设有安全防护措施。如防漏电,防短路,防静电,防干扰,防渗漏,防停电,防误操作等等。
★ 集成模块式组装:
每一路都设有一台微控单元和电磁阀控制单元,互不干扰,一路试验破裂不影响其他路的正常试验。
★界面中英文及人性化设计:

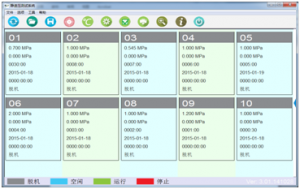

控制主界面具有主路电脑压力实时显示,分路压力峰值实时显示功能,在主试验界面可以选择显示每个工位的计时压力、设定压力、剩余时间、设定时间、延时试验时间、介质箱温度和备注等众多信息,一目了然,不用进入单路界面即可对关注的内容一览无余。
★ 产品共分三部分:
压力主机、安全防护箱、夹具。每部分规格型号由用户选择,也可承接客户特殊定制。
压力源系统:
★ 主压力源自成一体、一台压力源可接多台主机
★ 主压力高,流量大
★ 压力范围宽,蓄能压力任意可调
★ 缺水自动补水模块,确保泵体不因断水而损坏
★ 噪音小,安全稳定
★ 仪器自带漏电保护和缺水保护功能
五、技术参数
管材静液压试验机 | ||
型号; | LSD-JYY | |
品牌; | 群隆 | |
试验管径范围 | D110 D315 D450 630(可选) | |
试验路数 | 1L路 3路 6路(可选) | |
控制方式 | PC机控制 | |
数据保存 | 每路都具有断电数据保护功能,开机即可恢复 | |
时间 | 定时时间 | 0~9999小时59分59秒 |
计时精度 | ±0.1% | |
时间分辨率 | 1s | |
最小设置单位 | min | |
压力 | 压力控制范围 | 0.4~10MPa任意设定;可以设置其他压力单位如:MPa、PSI或bar |
压力控制精度 | -1%~ +2%之间,也可以任意设定 | |
压力显示分辨率 | 0.001MPa | |
测量范围 | 4%~100%FS | |
示值允许误差极限 | 示值的1%以内 |
六、主要配置
名称 | 产地 | 数量 |
电磁阀 | 英国 | 工位数*2 |
压力传感器 | 丹麦 | 工位数*1+1 |
高压柱塞泵 | 美国 | 1 |
蓄能器 | 浙江 | 工位数*1 |
高压软管 | 不锈钢接头,高温高压软管,(水箱耐压管耐温95℃耐压63MPa)柔软性适合各种实验员操作 | 工位数*1 |
电脑(PC) | 19寸联想或惠普电脑 | 1套 |

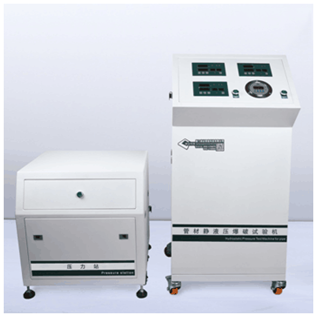

七、仪器参考图

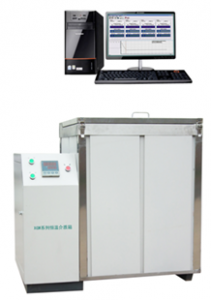

八、水箱规格
WS恒温水箱 | |
试验路数 | 根据主机路数而定 |
试验温度 | 含制冷系统的控温范围20℃–95℃ |
控温精度 | ±1℃ |
内胆材质 | 内外全304不锈钢 |
内胆尺寸 | 具体按合同为准 |
加热功率 | 9KW(常规)(具体按合同为准) |
开启水箱盖系统 | 315以上水箱为气缸控制 |
常用水箱规格推荐:
产品名称 | 系列 | 规格型号 | 技术性能 | ||||
支路数 | 管径mm | 性能 | 容积 | 外板喷塑 | |||
管材耐压试验机(静液压试验) | 恒温介质箱LSD系列 | LSD-A-1-110 | 1 | 110 | 控温仪表LED显示、箱内体加热,体外循环、控温范围:室温~95℃ ,控温误差:±1℃;加热功率:3kW~20kW 有加热功能. 注:1、容积尺寸仅供参考。支路数和管径决定容积的尺寸。以订货为准。 2、内胆为不锈钢,外胆为钢板喷塑或不锈钢 | 450×600×800mm3 | |
LSD-A-1-315 | 1 | 315 | 500×600×900mm3 | ||||
LSD-A-1-450 | 1 | 450 | 600×800×1400mm3 | ||||
LSD-A-3-110 | 3 | 110 | 600×1000×1400mm3 | ||||
LSD-A-3-315 | 3 | 315 | 700×1100×1600mm3 | ||||
LSD-A-3-450 | 3 | 450 | 900×1100×1700mm3 | ||||
LSD-A-3-630 | 3 | 630 | 1100×1200×1700mm3 | ||||
LSD-A-6-630 | 6 | 630 | 1500×1700×1700mm3 | ||||
LSD-B-1-110 | 1 | 110 | 控温仪表LED显示、箱内体加热,体外循环、控温范围: 15~95℃ ,控温误差:±1℃;加热功率:3kW~20kW有加热、制冷功能. 注:1、容积尺寸仅供参考。支路数和管径决定容积的尺寸。以订货为准。 2、内胆为不锈钢,外胆为钢板喷塑或不锈钢 | 450×600×800mm3 | |||
LSD-B-1-315 | 1 | 315 | 500×600×900mm3 | ||||
LSD-B-1-450 | 1 | 450 | 600×800×1400mm3 | ||||
LSD-B-3-110 | 3 | 110 | 600×1000×1400mm3 | ||||
LSD-B-3-315 | 3 | 315 | 700×1100×1600mm3 | ||||
LSD-B-3-450 | 3 | 450 | 900×1100×1700mm3 | ||||
LSD-B-3-630 | 3 | 630 | 1100×1200×1700mm3 | ||||
LSD-B-6-630 | 6 | 630 | 1500×1700×1700mm3 |

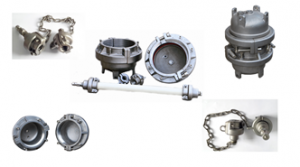

九、不锈钢夹具
- 产品描述
塑料管材、管件密封夹具系列产品,主要用于液压测试试验和负压测试试验。采用无拉杆径向密封,满足ISO、GB等相关标准的要求。可适用于PVC、 PE、 PP-R 、内衬钢骨架复合等各种管材管件的端部密封,该夹具主要由夹紧块、椭圆端头、硅胶密封圈、压圈等主要零部件组成。
二、符合标准
GB/T6111-2009、GB/T15560-95、GB/T18997.1-2003、GB/T18997.2-2003、ISO1167-2006、ASTM D1598-2004、ASTM D1599
三、产品特点
1、φ10—φ1200采用精密铸造加工,密封采用A型径向密封结构,材质全部采用优质304不锈钢材料,夹具零部件外表面不锈钢本色均匀一致,具有高强度,耐腐蚀性。
2、该夹具结构简单,操作便捷,实验时实现了先装卡再密封的工序流程,确保装卡100%无渗漏。
3、夹具装配时,无需专用装卡支架,3KG以上零部件均有安全吊装装置。
4、分瓣式夹紧块结构,可实现自动对心,使管材管件夹持更加牢固,夹紧块设计为实心结构,以保证强度和夹持牢固度,易于搬运及组装操作。
5、夹具端部采用四脚支撑,使安装更便捷,试验时使试样稳定在浴槽中。

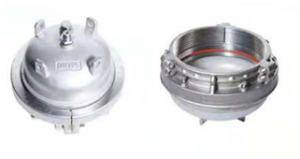

四、产品实拍图片
