落锤冲击试验机

分类:
订购热线:13860463849

描述

产品型号: LSD-LC-200

一、用途:

LSD-LC-200落锤冲击试验机适用于对非金属材料制品进行冲击试验,是用以评价材料抗冲击性能的一种测试仪器。以鉴定材料质量的优劣。对通过法和梯度法两种试验方法均适用。



二、性能:

本试验机采用单片机控制技术,可预置冲击高度,自动防止二次冲击,自动提锤到预定高度,并显示实时高度。该机可靠性好、精度高,符合专业标准ZBN72026—90、GB/T18102-2007、GB/T14153-2002落锤式冲击试验机技术条件标准的要求。

三、主要技术参数及规格:

1、使用温度:10—35℃

2、附近无大的振源,无强的电磁场。

3、环境中无腐蚀性介质,并注意做到电控箱通风良好。

4、电源:交流220V±10%  2A

5、锤体质量:0.5kg      1kg

6、工作台行程:0—400mm

7、试样直径:10—400mm或(板材、型材)

8、最大冲击高度:2000mm

9、高度定位误差:±2mm

10、外形尺寸:主机(长×宽×高) 600mm×600mm×3500mm



四、主要构造和原理:

1、 试验机主要由工作台、防止二次冲击机构、支承管、导管、锤体、V型体及自动落锤机构、减速器、电控箱和机座组成。

2、 试验机工作原理:在试验机导管内安装一个锤体安装夹具,通过电机及减速箱的运转,带动夹具提升锤体,锤体自动升到所需高度时,按动落锤开关,使锤体在导管内自由落下,冲击在试样上,达到测试目的。冲击能量可根据锤体质量及冲击高度计算得出结果。当锤体冲击试样后,试样没破碎使锤体产生反弹时,光电信号控制防止二次冲击机构迅速将反弹锤体夹(接)住,达到防止二次冲击的目的。安放试样的V型铁安装在工作台下方,两侧安装有二根丝杆,通过手轮的转动带动丝杆旋转V型铁升降。

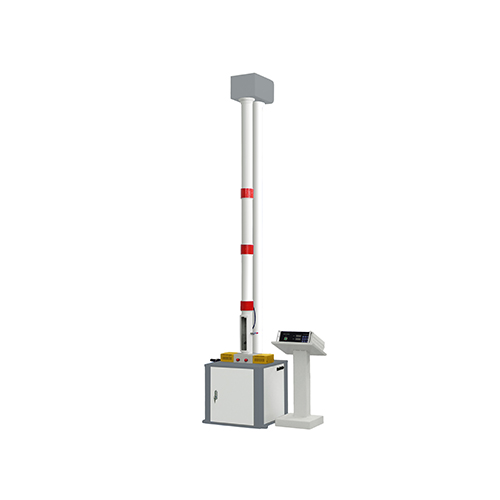

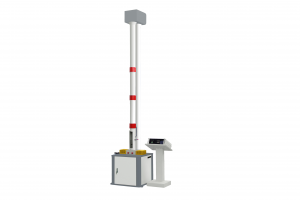

五、产品图片
