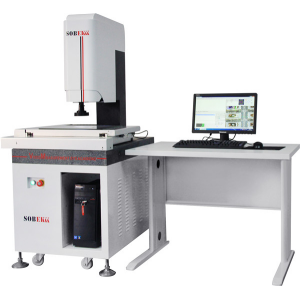

经济型全自动影像测量仪

分类:
订购热线:18046321714

描述

名称:经济型全自动影像测量仪

详细信息 :

AC全自动影像测量仪的主要特点:

◆ 高性能伺服电机运动装置,保证仪器高速运行下高静音,高精度,高重复度

◆ TPI精密丝杆、让测量定位精度准确可靠、定位精度可达到0.001mm

◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠。

◆ 配备SBK-CNC-C多功能测量软件、让测量速度比手动影像测量仪提升4-5倍.

◆ 可导入DXF文件进行快速检测,实现快速编程.批量测量同规格产品.

◆ 测量数据可导入Word、Excel、AutoCAD、图文并茂的报表输出功能、轻松输出检测结果

◆ 具有自动轮廓扫描、轮廓跟踪、产品外形自动扫描等功能.

◆ Z轴采用上银精密级线性导轨和X、Y轴采用高精度交叉导轨、保证机器精度及使用寿命。

◆ CNC专用高清晰度镜头和专用高分辨率CCD、实现产品高清晰度测量。

◆ 业界先进的卡位镜头、轻松实现编程及程序测量,可选用自动变倍镜筒.



AC系列CNC系列技术参数技术参数:

型号AC300CNCAC400CNCAC500CNC
行程(mm)300x200x200400x300x200500x400x200
外形尺寸(mm)850x1300x1550850x1300x1550850x1300x1550
金属台面尺寸(mm)460×360460×360460×360
工作台玻璃尺寸(mm)340×250340×250340×250
重量(kg)250250250
承重(kg)202525
X 、Y轴测量精度(μm)3.0+L/200
Z轴测量精度(μm)5.0+L/100
X、Y轴运动速度0-200mm/S(任意选择)
Z轴运动速度0-100m/S(任意选择)
重复精度(mm) 0.003
操作方式 软件
光栅尺0.001mm玻璃光栅
X、Y轴导轨 精密级交叉导轨
Z轴导轨台湾“上银”H级精密直线导轨
Z轴丝杆台湾“TBI”研磨滚珠丝杆
轴承日本原装“NSK” 双例组合向心球轴承
电机“TIGER”交流同步伺服电机,定位精度≤0.001mm
运动控制器SBK4000(全闭环控制器)
摄像机SBK-HC536 1/3英寸600线彩色高清晰度摄影机(带白平衡功能)
视频卡高解析度彩色视频卡
光源轮廓光轮廓光 LED冷光源,透射光加装聚光镜片实现平行光照射
表面光四环八区LED冷光源,各区独立操控,256级亮度程控可调
光学镜头0.7-4.5X卡位镜头,1:6.5变倍比
放大倍率光学放大倍率:0.7~4.5×;影像放大倍率:24~158X
软件SBK-CNC-C专用全自动测量软件
电脑联想电脑:内存2G、硬盘500G、19寸液晶显示器、DVD光驱
电源220V/50Hz/3A
工作环境温度20℃±2℃,温度变化<2℃/hr,湿度30~80%
影像仪专用桌内置开关电源、控制器、电机驱动器、电源控制开关、指示灯、急停开关、移动滚轮
保修期12个月
