描述
一、 产品介绍

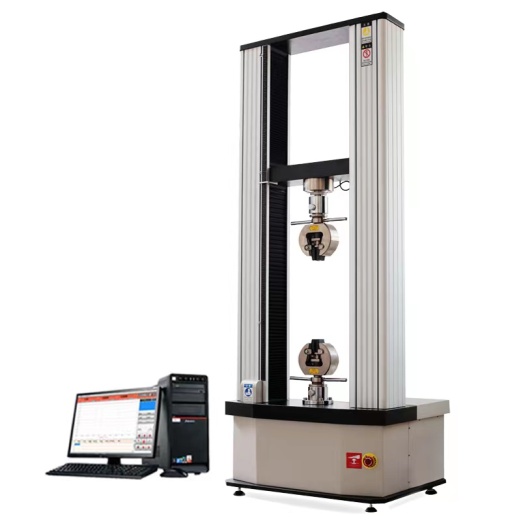

伺服控制材料试验机适用对金属、非金属材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等力学性能的测试，还可以进行等速加载、等速变形、等速位移的自动控制试验，并有低周载荷循环、变形循环、位移循环的功能。求取伸长率、拉伸强度、弯曲模量、弹性模量、屈服强度、净能量、折返能量、总能量等指标.。
采用PC进行数据处理分析，试验结果可自动保存，试验结束后可重新调出试验曲线，通过曲线重现试验过程，或进行曲线比较、曲线放大。Windows、visit平台下的试验软件，具有很强的数据和图形处理功能， 可即时打印出完整的试验报告和试验曲线
二、 执行标准
GB/T16491-1996 电子万能试验机
本机操作软件涵盖GB、ISO、ASTM等各类标准共计200个，其中包含客户提出的ISO34、 ISO 37、ISO 178、ISO 527
三、 产品参数
| 规格型号 | MDWJ-5T
|
| 最大负荷(kN) | 50 |
| 传感器 | 0-50kN。力量精度在±0.5 %以内 |
| 试验空间 | 单空间 |
| 试验机级别 | 0.5级 |
| 试验力测量范围 | 0.4%-100%FS |
| 试验力示值相对误差 | ±0.5% |
| 试验力分辨力 | 最大变形量的1/1000000 |
| 力控速率调节范围 | 0.005-5%FS/s |
| 力控速率相对误差 | 设定值的±1%以内 |
| 变形分辨力 | 1/500000FS |
| 变形测量范围 | 0.2%-100%FS |
| 变形示值相对误差 | 设定值的±0.5%以内 |
| 变形速率调节范围 | 0.02-5%FS/s |
| 数据传输方式 | USB传输 |
| 位移分辨力 | 0.05μm |
| 位移示值相对误差 | 设定值的±0.5%以内 |
| 横梁移动速度调节范围(mm/min) | 0.01~500 mm/min |
| 横梁移动速度相对误差 | 设定速度≤0.01mm/min,设定值±1.0%以内； 设定速度＞0.01mm/min,设定值±0.5%以内
|
| 显示方式 | UTM107+Win7/10测试软件计算机屏幕显示 |
| 容量分段 | 全程七档：× 1，× 2，× 5，× 10，× 20，× 50×100； 采用高精度24 bits A/D，取样频率200Hz 全程力量最大解析度 1/300,000 |
| 横梁行程（mm） | 1000(单空间） |
| 试验宽度（mm） | 400 |
| 安全装置 | 过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能 |
| 测试空间 | 测试宽度约400mm（标准规格）；联板行走空间800mm（不含夹具、标准规格） |
| 动力系统 | 天光传感器+海得电机+海得驱动器＋减速机＋滚珠丝杆＋同步带传动 |
| 控制系统 | 采用Pulse Command控制方式使控制更精准速度控制范围0.01~500mm/min；中联板调整具有快速粗调与慢速微调功能。测试后自动回归原点、自动储存 |
| 外形尺寸（mm) | 760×580×1870mm (长×宽×高)
|
| 额定电压 | 220V，50Hz |
| 电机功率 | 750W |
| 安全保护 | 力过载保护，位移机械限位，电压过载保护 |
| 重量(kg) | 约400 kg |
| 测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。数据备份：测试数据可保存在任意硬盘分区。 | |
四、 产品清单
| 序号 | 名称 | 产地 | 备注 | 数量 |
| 1 | 传感器 | 中国 | 安徽天光（50KN） | 壹 个 |
| 2 | 滚珠丝杆 | 中国 | 济南黄金 | 贰 根 |
| 3 | 伺服驱动器 | 中国 | 宁波海得 | 壹 台 |
| 4 | 伺服电机 | 中国 | 宁波海得 | 壹 台 |
| 5 | 减速机 | 国产 | 铸铝 | 壹 台 |
| 6 | 同步带 | 中国 | 泰州九江 | 壹 根 |
| 7 | 主 板 | 中国 | 本公司 | 壹 块 |
| 8 | 软 件 | 中国 | 本公司 | 壹 份 |
| 9 | 夹 具 | 中国 | 本公司（拉伸） | 壹 付 |
| 12 | 电 脑 | 中国 | 台式 | 壹 台 |
| 13 | 打印机 | 中国 | 台式 | 壹 台 |
| 注：底板的材质处理工艺等：45#钢退火处理，变性量不超过0.2MM。 | ||||
