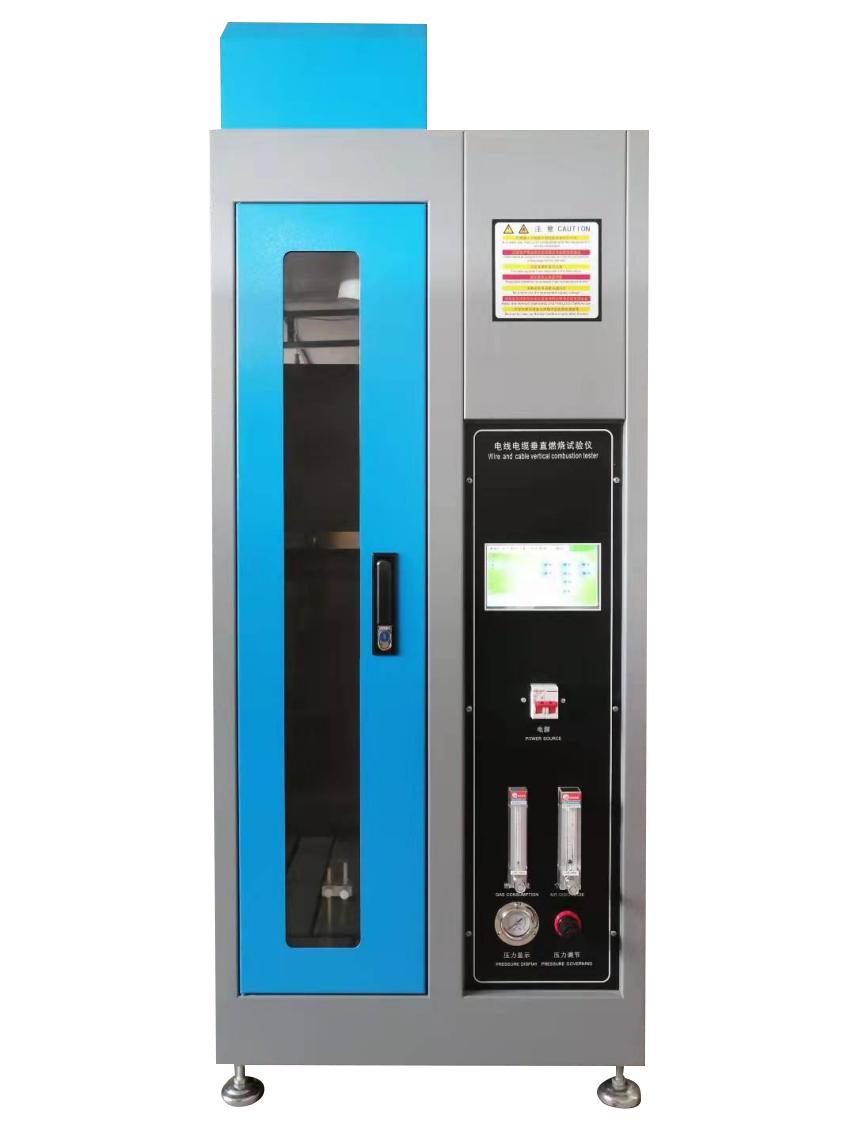

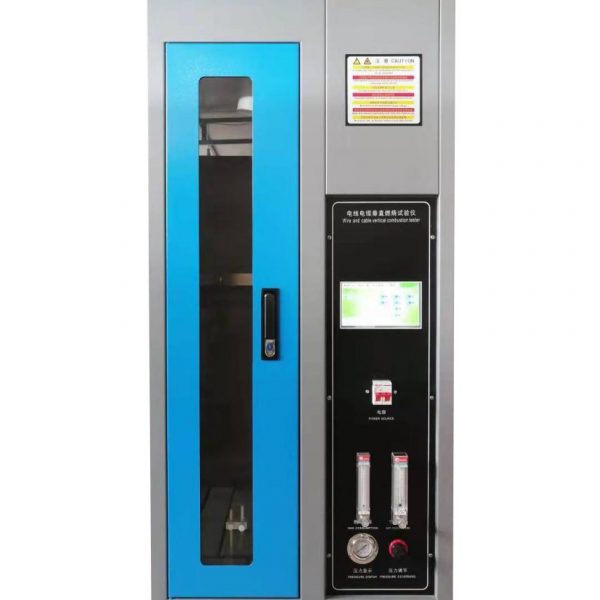

DJC-1型 单根电线电缆燃烧试验仪

分类： ,
订购热线:18046321714

描述

一、 产品介绍

DJC-1型 单根电线电缆燃烧试验仪适用于测定单根塑料线、控制、交联、电梯、船用、矿用电缆等电线电缆的不延燃性能，还可做低烟无卤阻燃聚烯烃绝缘料和105℃低烟无卤阻燃聚烯烃辐照绝缘料的垂直燃烧试验。该设备依据国标GB/T 18380.11《电缆和光缆在火焰条件下的燃烧试验 第11部分：单根绝缘电线电缆火焰垂直蔓延试验 试验装置》、GB/T 18380.12《电缆和光缆在火焰条件下的燃烧试验第12部分单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验方法》等单根电线电缆垂直燃烧试验方法而设计。



二、 适用材料及定义

DJC-1主要针对导体直径大于0.8mm或截面积不小于0.5mm2的单根电线电缆的可燃性能进行评定。该款采用了GB/T 18380.12-2008附录B中关于空气混合结构部分推荐的产品结构，细节上也完全满足质检单位验收需求。

三、 执行标准

GB/T 18380.11《电缆和光缆在火焰条件下的燃烧试验 第11部分：单根绝缘电线电缆火焰垂直蔓延试验 试验装置》

GB/T 18380.12《电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验方法》

四、 产品特点

  • 七寸全彩可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能。
  • 自动化程度高：自动记录试验时间，自动显示结果，自动计时，自动点火，施焰结束后本生灯自动退回,可选择是否关闭燃气。
  • 启动时可选择是否自动点火；启动、停止、燃气、计时、点火、保存、保存、排风均通过触摸屏控制实现。
  • 计时按钮配合PLC自动记录储存燃烧耗时间。
  • 试验时间系统自动记录，并生成试验结果。

五、 产品参数



型号DJC-1
试验流量燃气650mL/min.空气：10L/min。
喷灯标准规定的1KW预混合型火焰喷灯
试验倾角45°(试样横梁可前后移动，根据试样粗细调节与本生灯的位)置。
火焰高度20mm ±2mm 到190mm±1mm可调
施焰时间0-999.9s±0.1s可调
燃烧气体95%丙烷气（用户自备）
燃气采用高纯度丙烷气或石油液化气（用户自备）
被试验电线电缆长度600±25mm
被试验电线电缆外径导体直径大于0.8mm或截面积大于0.5mm2
试验环境本装置应安放在不通风且温度为（23±10）℃的环境中进行试验
电源电压220V/50Hz
箱体材料钢板静电喷涂（可指定不锈钢材质机箱）
设备外形尺寸600mm×450mm×1560mm（长×宽×高）
火焰校准装置选配
荷重装置选配
