描述
一、 产品介绍

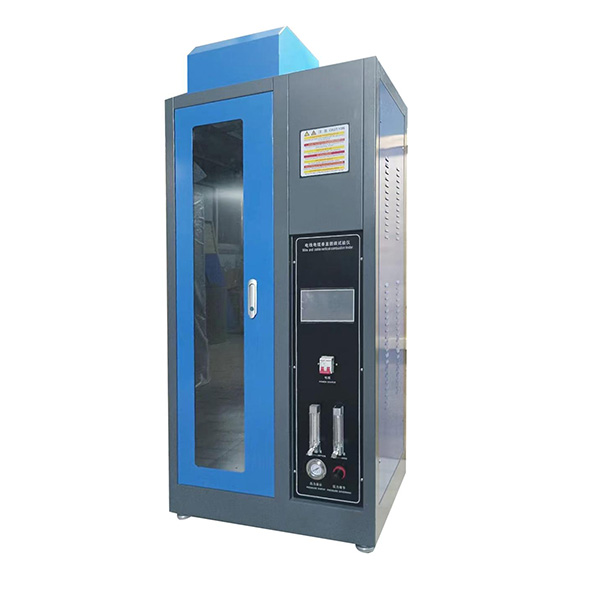

单根电线电缆垂直燃烧试验是采用规定尺寸的本生灯 (Bunsen burner) 和特定燃气源 ( 丙烷 ) ,按一定的火焰高度和一定的施焰角度对呈垂直状态的试品定时施燃,以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。
二、 适用范围
单根电线电缆垂直燃烧试验仪主要针对导体直径大于0.8mm或截面积不小于0.5mm2)的单根电线电缆的阻燃性能进行评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生 产和质检部门。该款采用了GB18380.11-2022中的结构设计外型尺寸72*58*168(长宽高) 体重95KG GB18380.12-2022附录B中关于空气混合结构部分的推荐的产品结构,细节上也完全满足质检单位验收需求。
三、 执行标准
GB/T18380.1-2022、GB/T18380.11-2022、GB/T18380.12-2022、
GB/T18380.21-2022、GB/T18380.22-2022
适用标准 :IEC60332 、 GB/T19666-2005、 GB12972 、 GB13033 、 MT818、MT386、ISO5656
四、 产品特点
- 七寸全彩可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能。
- 自动化程度高:自动记录试验时间,自动显试结果,自动计时,自动点火,施焰结束后本生灯自动退回,可选择是否关闭燃气 。
- 启动时可选择是否自动点火;启动、停止、燃气、计时、点火、保存、保存、排风均通过触摸屏控制实现,指尖轻触即可完成试验。
- 计时按钮配合PLC自动记录储存燃烧耗时间 。
- 采用新国标规定的双层箱体设计。
五、 产品参数
型号 | DJC-2 |
燃烧器 | 内径Φ12mm ± 0.5mm |
试验倾角 | 45°(试样横梁可前后移动,根据试样粗细调节与本生灯的位置) |
火焰高度 | 20mm ±2mm 到190mm±1mm可调 |
施焰时间 | 0-999.9s±0.1s可调 |
燃烧气体 | 95% 丙烷气( 一般情况可采用液化石油气代替 ) |
燃气 | 采用高纯度丙烷气或石油液化气 |
空气 | 500w小型空压机(注:气源和链接头用户自备) |
被试验电线电缆长度 | 600±25mm |
被试验电线电缆外径 | 导体直径大于0.8mm或截面积大于0.5mm² |
试验环境 | 本装置应安放在不通风且温度为(23±10)℃的环境中进行试验 |
电源电压 | 220V/50Hz |
燃气流量 | 分辨率≤10ml/min。 |
空气流量 | 分辨率≤0.2L/min。 |
箱体材料 | 钢板静电喷涂 |
设备外形尺寸 | 720mm×580mm×1680mm(长×宽×高) |
火焰校准装置 | 标准推荐两种火焰校准方式: (1)火焰内焰50~60mm,外焰170~190 mm 。 (2)10g铜头从100℃升温到700℃时间为46s±6S 如果用户采用第二种方式验证火焰,则需选配火焰校准装置。前期采购暂不考虑火焰校准方式,后期如有需要可再加配。
|
荷重装置 | 可选配常用的荷重装置一套:7.5N 12.5N 20N 30N |
