管道环刚度测试仪

描述

管道环刚度测试仪

原理

微机控制万能试验机是根据GB/T1040、GB/T9647-2015、GB/T1041-2008、GB/T8804、GB/T19806-2005、GB/T328-2007、GB/T9341-2008、GB/T13022-91、JTT/529-2016、ISO9969-2007、IS0527-1993等标准要求设计制造,本机采用闭环控制技术,实现了设备运转的稳定性和可靠性。

二.设备用途

用于测定热塑性管材、复合管材等的拉伸、环刚度等性能测定。可用于科研部门、大专院校和工矿企业对各种材料进行力学性能分析和生产质量检验。

三.技术指标

型号QLHGD-1500QLHGD-2000QLHGD-2500
可以测量管道直径;1.5M以内2M以内2.5M含以内
试验力:30KN-50KN(3T-5T)
测量范围最大试验力的0.4%—100%
试验机精度级别1级
试验力准确度优于示值的±1%
位移测量分辨率为0.001mm
变形准确度优于±1%
调速范围0.1-300mm/min
可测试项目可测试项目:拉伸(拉伸强度,拉伸屈服强度、最大力、断裂力、断裂伸长率)环刚度(含内径测量装置)  环柔度  扁平
加热温度范围40℃~200℃
工作环境室温~45℃,湿度20%~80%
仪器净重(kg)300-600Kg



四.相关标准

GBT1040.1-2006《塑料拉伸性能的测定 第1部分:总则》GBT1040.2-2006《塑料拉伸性能的测定 第2部分:模塑和挤塑塑料的试验条件》

GBT8804.1.2.3-2003《热塑性塑料管材 拉伸性能测定》

GBT9647-2003《热塑性塑料管材环刚度的测定》

JTT/529-2016混凝土桥梁用塑料波纹管

GB/T1041-2008《塑料压缩性能测试方法》

GB/T19806-2005《塑料管材管件挤压剥离试验》

GB/T13022-1991《塑料薄膜拉伸性能》

GB/T15788-2005《宽条拉伸试验》

GB/T2791-1995《剥离强度 剥离试验方法》

GB/T9341-2008《塑料弯曲试验方法》

五.硬件配置和系统构成

1.内置式闭环控制系统

2.标准拉伸,环刚附具各一套。

3.台湾TBI高精度滚珠丝杠。

4.东能交流伺服电机。

5.一级同步减速系统。

6.内径测量装置。

7.精密力值传感器。

8.联想商用台式电脑、联想激光打印机

系统由主机和电脑控制系统组成

六、基本试验过程

1.打开设备电源。

2.打开设备软件,选择试验类型

3.设置试验参数。必须设置的项目是试验速度、截面积、长度。设置完成后按复位。

4.选择一个速度,然后按上升或下降调整夹具间距。调整完毕,放入试样,点试验。

5.试验完毕,自动计算试验结果。

6.关闭设备电源。

七、设备安装及使用注意事项

1.务必保证设备已经接地;

2.设备应安装再平整地基上,附近无震动、无粉尘、无电磁干扰;

3.对裸露钢板定期维护;

4.未经培训不得操作本设备;

5.内径测量装置应细心使用,严禁拉出钢丝猛然弹回;

6.设备运行过程中,严禁操作人员离岗;

7.设备工作结束后,请不要停留在待机状态,应关闭设备电源;

8.设备长期关闭再次启用前,先给设备通电5分钟后再运行;

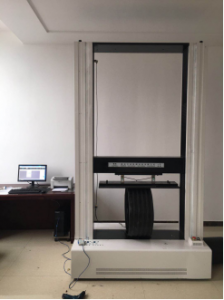

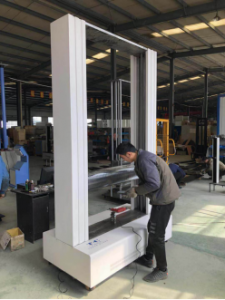

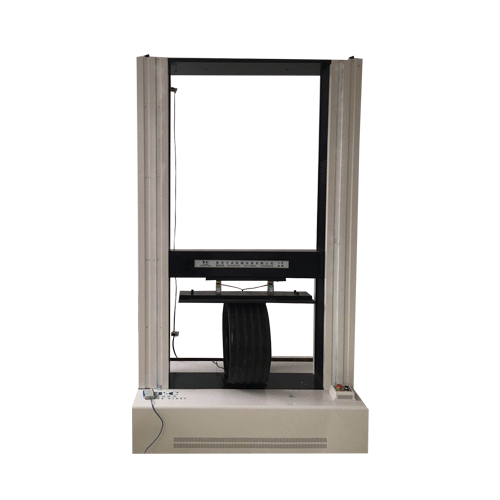

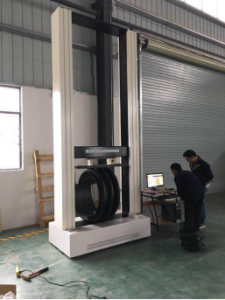

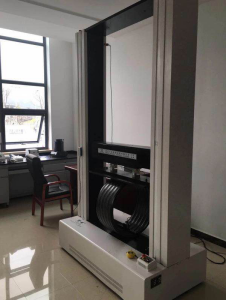

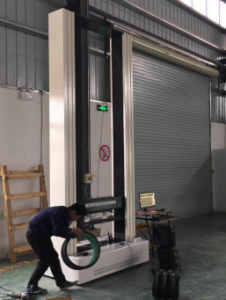

八、设备外观图

服务承诺:

1、免费安装、调试,为客户培训至少2名设备操作人员;

2、产品保修两年,终生维修;

3、提供所有设备配件;配备专用工具;

4、24小时内提供解决方案,48小时内上门维修;

5、免费提供软件及升级换代;

6、易损件、消耗品不在保修范围。
