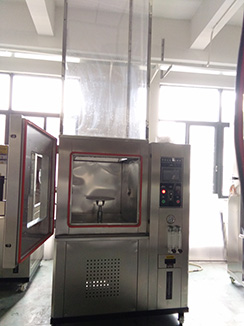

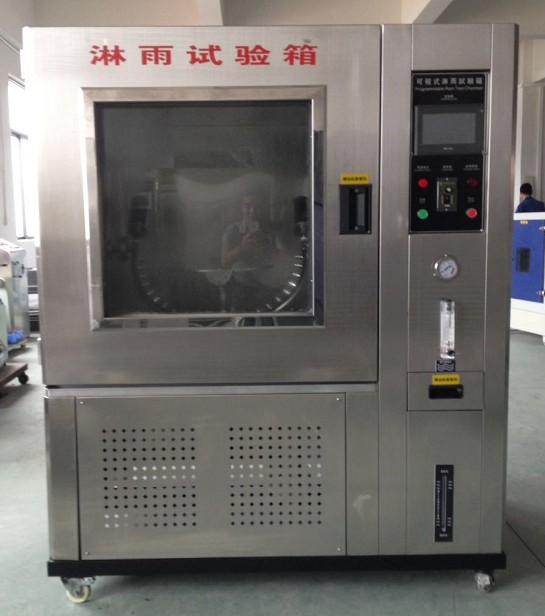

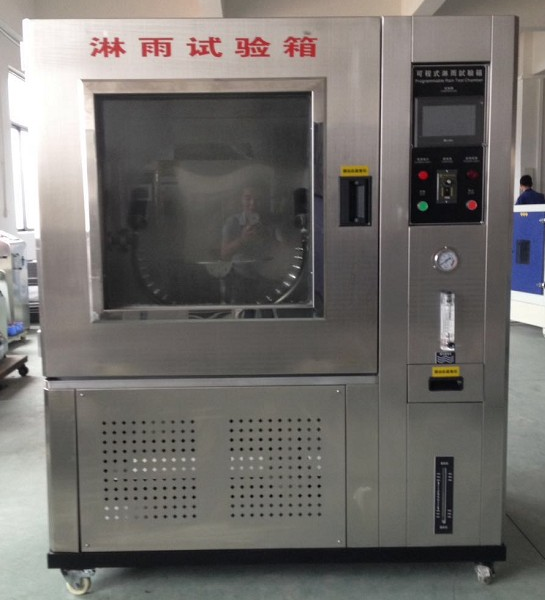

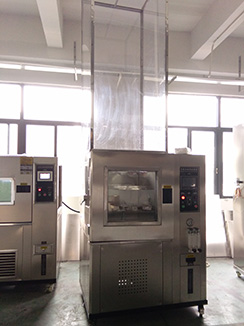

IP56雨淋试验箱

描述

技术规格







设备名称型号数量单价(万元)
6 级淋雨装置M/IR1
技术指标






IPX6试验:

要求的试验条件如下:
a. 喷嘴内径:12.5 mm;
b.水流量:100士5L /min;
c.水压 :按规定水流量调节;
d.主水流的中心部分:离喷嘴2.5m 处为直径约120mm 的圆,
e.外壳表面每平方米约喷水时间:约1min;
f.试验时间:最少3min;
e.喷嘴至外壳表面距离.2.5-3m



材质配置
Ø喷头材质:不锈钢材料;
循环水箱材质:外壁材料:1.2mm 厚冷轧钢板静电双面喷塑,颜色请参考上图,内壁水箱
材质:不锈钢304 厚1.0mm
Ø移动脚轮:带有移动脚轮,方便试验箱的移动与固定
Ø门与门框之间采用进口密封材料及独特的硅胶密封结构,密封、抗老化性好
Ø产品样品架转盘:直径300mm
Ø工作室尺寸:700*700*700(深宽高)
Ø

Ø

DIN_40050-9_EN_防护等级

GMW 3172(2007)车辆环境、可靠性和性能一般要求





Ø VW80106-2008 汽车上电气和电子部件一般试验条件

Ø ISO16750-1-2006道路车辆 电气及电子设备的环境条件和试验(一般规定)

Ø DIN40050-9 外壳防护等级 IP 代码

Ø ISO20653道路车辆-防护等级(IP 代码)-电气设备对外来物,水和接触

Ø IEC60529电器外壳保护分类等级(IP)码

Ø GB 4208(1993)外壳防护等级

Ø GB 10485(1989)汽车及挂车外部照明和信号装置基本环境试验

Ø GBT 2423.23(1995)电工电子产品环境试验试验 Q:密封

Ø GBT 2423.38(1990)电工电子产品基本环境试验规程试验 R 水试验方法

执行标准:
验收标准:强冲水装置满足:IPX6 或双方签订之“技术协议书”
随附资料:
1.设备操作说明书

2.合格证

3.保修卡

配件清单:(标准配件型号供参考、具体根据客户定制设备会有变动)
名称型号品牌产地价格
开关施耐德法国
交流接触器施耐德施耐德法国
断路器施耐德施耐德法国



保险丝施耐德施耐德法国
相序保护器安良台湾中国
小型继电器施耐德法国
电磁阀德力西浙江
观察玻璃窗钢化玻璃蓝氏合肥
转盘电机减速机outai浙江
增压电机自吸增压泵三瑞福建
压力表上海精密上海
流量计上海精密上海
喷头黄铜安科合肥
水箱 2000SUS304 不锈钢安科合肥
喷水台壳体安科合肥
箱体1.2mm 冷板烤漆马钢安徽
内胆SUS304 不锈钢 1.0mm太钢山西
脚轮可移动或固定白云启东
门锁150-II白云启东
其他附件
以上价格含税,人工费,运费等。
设备的使用环境

Ø 温度:5-30℃ (试验箱所在房间的温度)



Ø 相对湿度 85%RH 大气压:86-106Kpa



Ø 周围无强烈振动。



Ø 为保证设备的正常运行和操作方便除保持水平安放外,设备与墙壁或器物之间应预留一定 的空间,以便于维修和通风。(参考下图 )



Ø 周围无强烈气流,当周围空气需要强制流动时,气流不应直接吹到箱体



Ø 无阳光直接照射或其他热源直接辐射



Ø 周围无强电磁场影响。



Ø 周围无高浓度粉尘及腐蚀性物质。



Ø 保护接地线单独接,勿与其他设备的接地线共用!



Ø A:≥60cm B:≥60cm C: ≥135cm   D: ≥110 cm



Ø 场地地面承重要求≥600kg/㎡(针对楼上场地)



Ø 地面平整,通风良好,



Ø 设备周围留有适当的维护空间



Ø 场地排水:试验箱附近最好能备有排水地漏

服务说明

售前服务



供 货 期: 收到预付款后 40天内发货 运输方式:通过汽运或托运免费送货上门 安装调试:供方负责免费安装调试并培训 交货地点:

条款

付款方式:

售后服务:保修壹年,终生维护 此价含 17%增值税、运输及调试与培训 报价有效期:30 天

技术支持 免费对要进行现场进行勘察的客户,针对客户要求进行专业方案设定 定期进行回访,听取客户建议,建立客户服务档案;

全国各 24 小时服务热线由专人负责, 随时接受用户的咨询、投诉及报修。

免费的技术支持及使用指导服务, 我公司相关部门即会以最快的速度与您联系,并承诺在 24 小时内派 出人员(特殊情况如法定假日等除外)。

安装调试培训

机器运抵需方后通知我方安装调试,由我方派遣工程师到贵方进行安装调试,所需费用均由我方 负责。调试过程由供方技术人员负责,需方派人协助。

设备安装调试完毕,验收合格后,由我方技术工程师对贵司相关人员进行现场讲解、示范训练, 需方提供培训场所和必要的条件。

操作培训:通过培训使需方相关人员熟练掌握设备操作全过程了解机器原理。 维修培训:通过培训使需方相关人员掌握机器工作原理,整机及配件构造、一般故障维修方法。 维护培训:通过培训使贵司相关人员了解机器工作原理,了解配件及整机的日常维护方法。 培训内容:供方进行现场技术培训,并长期提供技术咨询。

验收

预验收在需方进行,甲方可派员参加,供需双方按本协议各项条款进行验收。预验收合格后需方 可发货。

终验收在甲方进行,乙方派人员参加。设备调试时间不超过 3 天,设备在正常工作后 10 个工作日 需方未提出异议视为验收合格。对验收结果,双方签订验收备忘。

售后服务 下列原因造成的损坏不属保修范围,但供方可以为需方提供有偿服务:



消耗品不在保修范围内,需方因使用、维护或保管不当造成损坏的。

未经需方认可擅自修改设备的,因需方使用环境等不良因素而导致设备的腐蚀、侵蚀或耗损。 保修期内不收取任何费用(非人为)保修期后收取配件成本费及上门差旅费
