描述
一、 应用范围
适用于塑料、橡胶、纤维、泡沫塑料、软片和薄膜及纺织等材料的燃烧性能测定
二、 执行标准
设计标准:GB/T 2406.2-2009
符合标准:ASTM D 2863, ISO 4589-2, NES 714 GB/T 5454 GB/T 10707-2008 GB/T 8924-2005 GB/T 16581-1996 NB/SH/T 0815-2010 TB/T 2919-1998 IEC 61144-1992 ISO 15705-2002 ISO 4589-2-1996
三、 产品参数
型号 | JL-JF-3 |
范围 | 0— 100% |
数字分辨率 | ±0.1% |
整机测量精度 | 0.4级 |
流量调节范围 | 0-10L/min(60-600L/h) |
响应时间 | <5S |
石英玻璃筒 | 内径≥75㎜ 高480mm |
燃烧筒内气体流速 | 40mm±2mm/s |
压力表精度 | 2.5级,分辨率:0.01MPa
|
流量计 | 1-15L/min(60-900L/H)可调,精度2.5级
|
试验环境 | 环境温度:室温~40℃;, 相对湿度:≤70% |
输入压力 | 0.2-0.3MPa
|
工作压力 | 氮气0.05-0.15Mpa 氧气0.05-0.15Mpa氧气/氮气混合气体入口:包括稳压阀,流量调节阀,气体过滤器和混合室 |
丙烷(丁烷)点火系统 | 火焰长度5mm-60mm可自由调节 |
气体 | 工业用氮气、氧气,纯度>99%;(注:气源和链接头用户自备)。 Tips:氧指数测定仪试验时需用不小于98%的工业级氧气/氮气各一瓶作为气源,由于以上气体为高危运输品,无法作为氧指数测定仪的配件提供,只能在用户当地气站购买。(为保证气体的纯度请在当地正规气站进行购买)
|
电源要求 | AC220(+10% )V、50HZ |
最大使用功率 | 150W |
点火器 | 有一根金属管制成、尾端有内径Φ2±1mm 的喷嘴,能插入燃烧筒内点燃试样,火焰长度: 16±4mm , 大小可调 |
自撑材料试样夹 | 能固定在燃烧筒轴心位置上、并能垂直夹住试样 |
非自撑材料试样夹 | 能将试样的两个垂直边同时固定在框架上(选配 纺织品薄膜等材料适用)
|

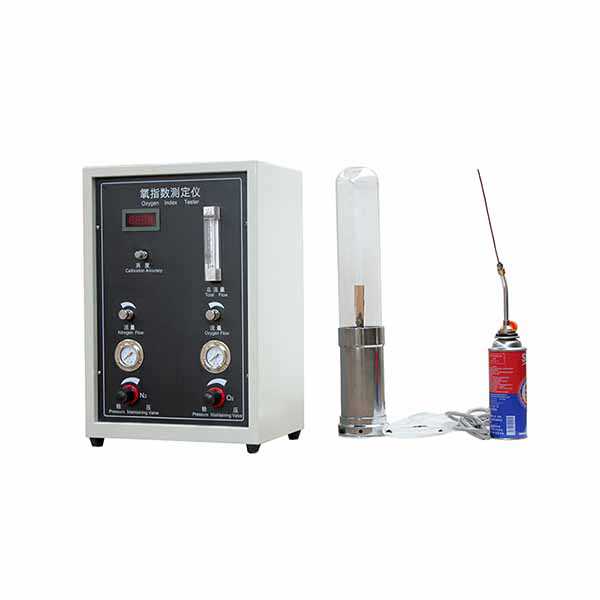

四、 机箱结构
- 控制箱:采用数控机床加工成型,钢板喷塑箱体静电采用喷涂,控制部分与试验部分分开控制 。
- 燃烧筒:耐高温优质石英玻璃管(内径¢75mm,长480mm) 出口内径:φ40mm
- 试样夹具:自撑式夹具,并能竖直地夹住试样;(可选配非自撑式式样架),两套式样夹满足不同试验要求;式样夹插接式,安放式样与式样夹更简易
- 长杆点火器尾端管孔直径¢2±1mm,点火器火焰长度(5-50)mm可任意调
