LSD缺口制样机

分类:
订购热线:13860463849

描述

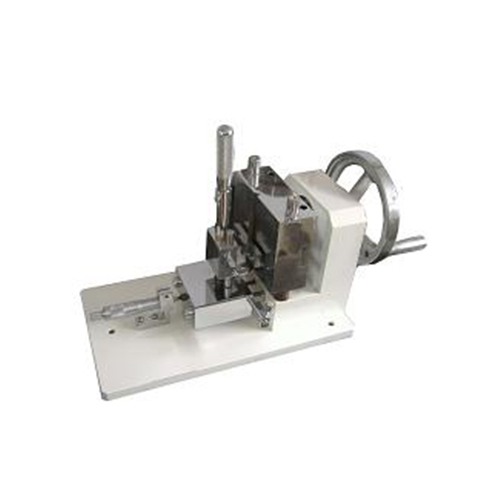

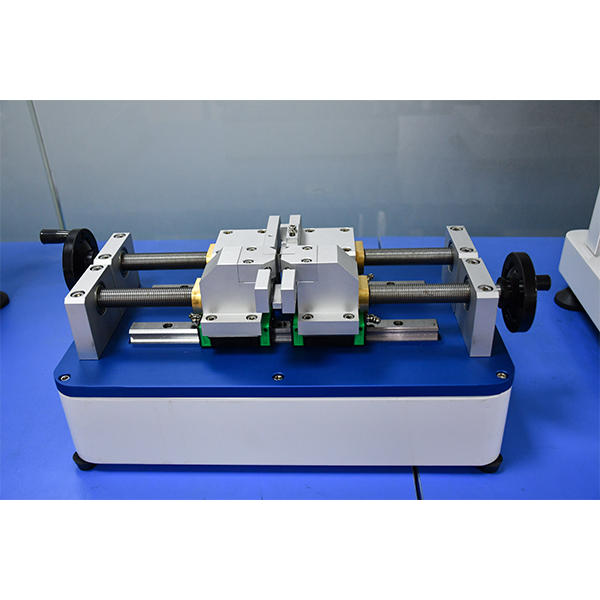

一、LSD-20A型手动缺口制样机

LSD-20A型手动缺口制样机是悬臂梁、简支梁式冲击试验机做非金属材料冲击韧性试验时所用缺口试样的制样设备,本设备可供科研机关、大专院校、非金属材料生产厂等单位的实验室制作缺口试样使用。该机技术参数符合ISO179-1993、ISO180-1993及GB/T1043-93、GB/T1843-1996标准规定的要求。

技术参数
1、刀具行程:24mm
2、进刀最大速度:4mm/min
3、试样类型:1型、2型、3型
4、缺口类型:A型、B型、C型
5、刀具参数:
A型刀具:45±1度 r=0.25±0.025
B型刀具:45±1 r=1.0±0.025
C1型刀具:45±1 r=0.1±0.02
6、进给量:0.5mm/行程
7、进给行程:10mm

产品图片



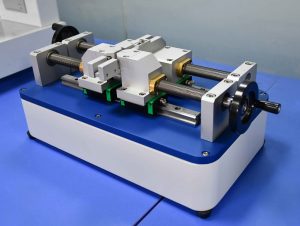

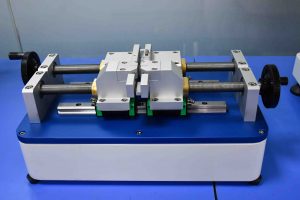

二、LSD-20B自动缺口制样机

LSD-20B自动缺口制样机,是用机械加工方法制备加工塑料、有机玻璃等非金属材料的简支梁、悬臂梁冲击试验用标准缺口样条。该机符合ISO179、ISO180、GB/T1043、GB/T1843、GB/T8814D的要求,使用减速电机带动铣刀做往返运动,达到铣缺口的作用,是一种结构合理、操作方便、快速准确的制样设备。

主要技术参数:

1.铣缺口刀具长度:50 mm

2.最大铣切厚度:20mm

3.铣刀往返速度:60次/min

4.电机功率:60W

标准试样:

A型   45°±1° R=0.25±0.025mm

B型   45°±1° R=1.0±0.025mm

C1型  缺口厚度为0.8±0.1mm

C2型  缺口厚度为2.0±0.2mm

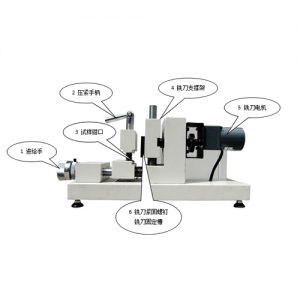

操作过程:

1、刀具安装:松开铣刀坚固螺钉(图-6),将所需刀具从下往上塞入铣刀固定槽之中,要放到底部,刀具比刀具固定槽高出5—8 mm即可,拧紧铣刀坚固螺钉,注意,刀具不得装反,斜角的一侧向下。

2、试样(样条)的装卡

把需要铣缺口的样条(一般是一叠样条)一侧靠紧试样钳口,旋转压紧手柄,将样条压紧到钳口上。

3、铣缺口操作

首先顺时针方向旋动进给手轮,使试样刚刚接触铣刀,记下当前位置,打开电源开关,铣刀做上下往复运动,缓缓旋转手轮,使其进给试样需要的距离,铣出缺口。完成后关闭电源,反向旋转手轮,取出样条。

维护保养

1、缺口制样机要放在稳固的工作台上,并调整地脚使其固定,以保证其正常工作,保证制样精度。

2、缺口制样机要放置在常温干燥的环境下保存,不可接触潮湿环境、化学及腐蚀性物质,以免损坏。

3、要使用220V交流电源,并有良好可靠的接地。

4、运动部件要定期涂优质润滑脂,以减少主要磨损,延长使用寿命。



LSD-20C型万能制样机

LSD-20C万能制样机符合GB/T1043GB/T1040 、GB/T1843、GB/T 1040、GB/T8804.2、ISO8004.2、ISO179国家标准和国际标准,主要用于塑料、有机玻璃、玻璃钢、复合材料及各种非金属材料的冲击试验缺口样条、拉伸试验哑铃形样条、压缩弯曲等标准样条的制备;另配管材切割卡具后可加工管材标准试样,符合GB/T8804.3-2003标准。

主要特点

主机为全自动台式结构、自动制样、速度快、精度高;设计合理性能稳定可靠、外形美观、操作方便;试样形状可根据靠模板和刃具而定;能自动进行铣哑铃形、铣缺口、切断。

主要技术参数:

1、最大锯切长度:250mm
2、最大锯切厚度:25mm
3、最大铣削平面长度:240mm
4、锯切用铣刀规格:φ250mm×φ32mm×3mm
5、铣缺口刀具长度:50mm
6、加工哑铃形及平面刀具规格:φ27mm×φ12mm×30mm
7、整机外形:长1100mm×宽600mm×高1000mm
8、各部分转速及运动速度
锯切部分主轴转速:1450r/min
铣削哑铃形铣刀转速:2800r/min
铣削进给速度:0-180mm/min
铣缺口铣刀往返速度:60次/min

9.试样类型:Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型(选配)符合试验样条标准加工精度要求。

10.缺口类型:A型、B型、C型

11.整机外形尺寸:1100×600×1050mm

12.设备总功率:1050W(切割功率:750W,铣缺口功率:60W,铣削哑铃型功率:180W,哑铃型进给功率:60W)

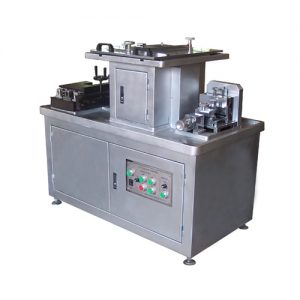

三、LSD-20C型万能制样机

LSD-20C万能制样机符合GB/T1043GB/T1040 、GB/T1843、GB/T 1040、GB/T8804.2、ISO8004.2、ISO179国家标准和国际标准,主要用于塑料、有机玻璃、玻璃钢、复合材料及各种非金属材料的冲击试验缺口样条、拉伸试验哑铃形样条、压缩弯曲等标准样条的制备;另配管材切割卡具后可加工管材标准试样,符合GB/T8804.3-2003标准。

主要特点

主机为全自动台式结构、自动制样、速度快、精度高;设计合理性能稳定可靠、外形美观、操作方便;试样形状可根据靠模板和刃具而定;能自动进行铣哑铃形、铣缺口、切断。

主要技术参数:

1、最大锯切长度:250mm
2、最大锯切厚度:25mm
3、最大铣削平面长度:240mm
4、锯切用铣刀规格:φ250mm×φ32mm×3mm
5、铣缺口刀具长度:50mm
6、加工哑铃形及平面刀具规格:φ27mm×φ12mm×30mm
7、整机外形:长1100mm×宽600mm×高1000mm
8、各部分转速及运动速度
锯切部分主轴转速:1450r/min
铣削哑铃形铣刀转速:2800r/min
铣削进给速度:0-180mm/min
铣缺口铣刀往返速度:60次/min

9.试样类型:Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型(选配)符合试验样条标准加工精度要求。

10.缺口类型:A型、B型、C型

11.整机外形尺寸:1100×600×1050mm

12.设备总功率:1050W(切割功率:750W,铣缺口功率:60W,铣削哑铃型功率:180W,哑铃型进给功率:60W)

产品图片:
