描述

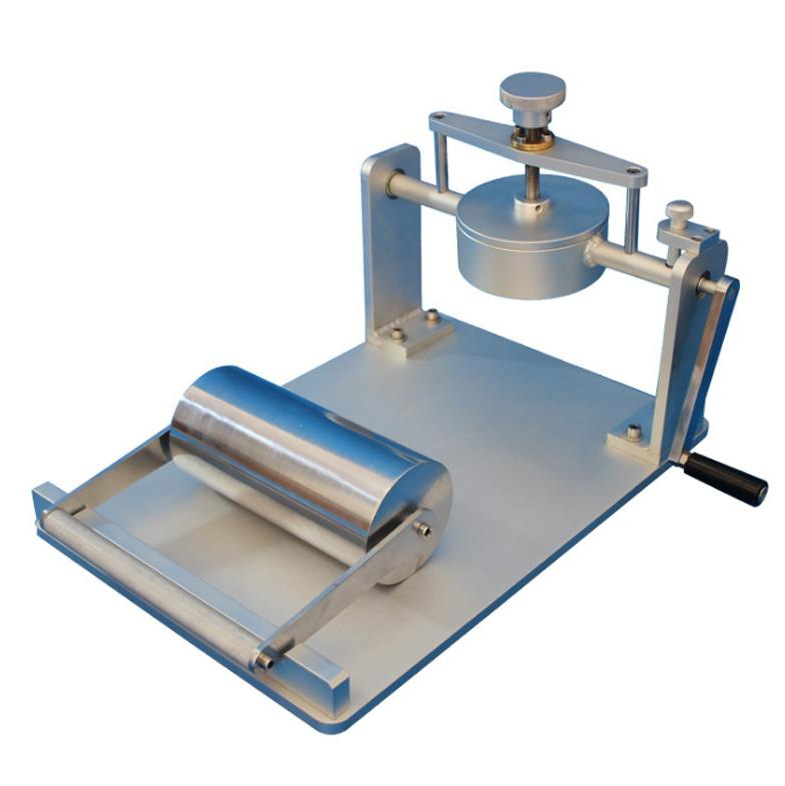

LSD-K125可勃吸水仪是用来测定施胶纸和纸板包括瓦楞纸板的表面吸水性的专用仪器. 按国际通用的可勃法作原理设计。仪器采用翻转式,操作简单方便、安全可靠。
■ 技术参数
参数项目 | 技术指标 |
测量面积(cm²) | 100±0.2 |
压辊宽度(mm) | 200±0.5 |
压辊质量(kg) | 10±0.5 |
试样直径(mm) | 125±5 |
仪器尺寸(长*宽*高)mm | 270*400*300 |
净重kg | 35 |
■ 执行标准
ISO535《纸和纸板—吸水性的测定(可勃法)》
GB/T 1540《纸和纸板吸水性的测定 可勃法》
概述

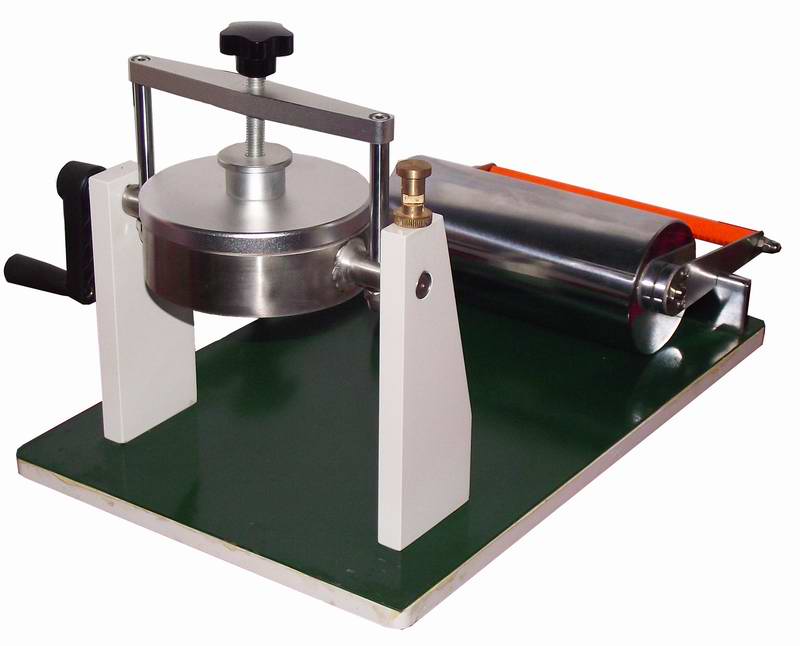

食品包装用纸吸水量检测仪是纸张和纸板表面吸水性测定的专用仪器,其主要技术指标和性能参数符合GB/T1540及ISO535《纸和纸板——吸水性的测定——可勃(Cobb)法》和QB/T1668《可勃吸收性测定仪》的有关规定。
本仪器主要用于在标准规定的条件下,测定施胶纸和纸板表面吸收水量。疏松的纸(如新闻印刷纸)、未施胶的纸(如吸墨纸)及其他吸水性相当高的纸不适用本仪器,应选用其他试验方法和仪器。
主要技术特性
1. 技术参数
参 数 项 目 | 技 术 指 标 |
圆桶内截面积 | 100±0.2cm2 |
试样尺寸(直径) | Φ125mm |
试验用量筒 | 100ml |
压辊长度 | 200mm±0.5mm |
压辊质量 | 10kg±0.5kg |
外型尺寸(长×宽×高) | 430mm×320mm×320mm |
整机质量 | 约30kg |

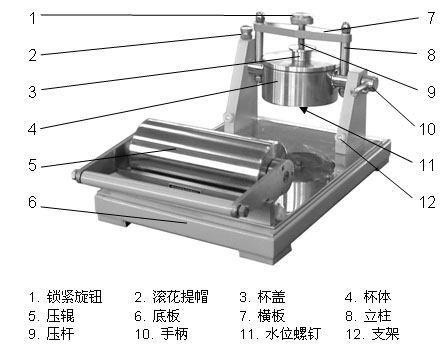

2仪器外形图
拆箱与试机
1 拆箱
本仪器采用木箱包装。开箱时,打开包装箱顶板,取出箱内资料袋中的随机技术文件,并按装箱单清理箱内物件,核对无误后,打开箱侧板,卸下箱底板与仪器主机连接的两个固定螺栓,取出仪器主机。
2 试机
3.2.1 将仪器表面擦拭干净(涂防锈油处需用软布去掉油脂并擦净)后放置在平整稳固的工作台面上。
3.2.2 装上手柄,检查仪器各部是否有运输过程造成的损坏。
操作使用步骤及注意事项
1 试样制备及处理
1.1 按GB/T1540及GB10739进行试样的采取和处理。
1.2 将处理后的试样切成直径为125mm的圆形试片(推荐使用专用的可勃吸水性取样器)。
2 试验
2.1 用分辨力不低于0.01g的天平称量切好的圆形试样质量g1。
2.2 逆时针方向旋松锁紧旋钮,取开杯盖,向杯内倒入100ml±5ml、温度为20℃±1℃的蒸馏水或去离子水。
2.3 将试样置于杯口并盖上杯盖,顺时针方向旋紧锁紧旋钮压紧杯盖,左手提起滚花提帽,右手摇动手柄,使杯口向下并放下滚花提帽定位锁定,同时启动秒表开始计时。
2.4 根据选定的试验时间,在下表推荐的移去剩余水的时间内,提起滚花提帽,将杯口转至向上并锁定,迅速旋松锁紧旋钮松开杯盖,取下试样,在完成吸水的时间的瞬间将试样与水接触的一面向下放在仪器底板预先准备好的吸水滤纸上,然后再盖上另一张吸水滤纸,并用压辊不加其他压力在4s内前后往返辗压一次,将试样表面剩余的水吸干。将试样与水接触的一面向内折叠并迅速称量吸水后的试样质量g2。
国际标准推荐的移去剩余水和进行吸水的总的试验时间
推荐的试验时间 s | 记号 | 移去剩余水的时间 s | 完成吸水的时间 s |
30 | cobb30 | 20±1 | 30±1 |
60 | cobb60 | 45±1 | 60±2 |
120 | cobb120 | 105±2 | 120±2 |
300 | cobb300 | 285±2 | 300±2 |
1800 | cobb1800 | 1755~1815 | 移去剩余水后15±2 |
2.5 根据两次称量的试样质量之差计算可勃吸水值:
C=(g2-g1)×100 (g/m2)
注:一般要求试验为正、反各一组,每组5次,求其平均值。
2.6 擦净杯口边缘和杯盖胶垫表面的水,以水位螺钉顶面为参考补足杯内水量,按上述步骤进行下一次试验。
3 注意事项
3.1 每组试样测试完毕后,应更换新水。
3.2 试验用水规定使用蒸馏水或去离子水。
3.3 吸水滤纸定量规定为200~250g/m2。
注:根据试验方法标准GB1540第4.3.1条规定:
“当吸水滤纸单层定量小于200~250g/m2时,可用多层叠加满足要求。”
3.4 测试瓦楞纸板时,压辊辗压过程中,压辊轴线应与瓦楞方向平行。
3.5 使用压辊辗压时,不得向压辊施加垂直方向的外力。
3.6 每张试片只能测试一次,不得重复使用。
维护保养
1 保持仪器日常清洁、干燥。
2 使用中应防止仪器与压辊表面的碰撞损伤。
3 各转动或滑动部位应不定期加油润滑。
4 严防碰伤杯口及杯盖平面,以免影响密封。
5 杯体内保持清洁,试验完毕应将水倒尽擦干,以防锈蚀。
