描述
冷热冲击试验箱分为两厢式和三厢式,区别在于试验方式和内部结构不同,产品符合标准为:GB/T2423.1-2008试验A 、GB/T2423.2-2008试验B、GB-T10592-2008、GJB150.3-198、GJB360A-96方法107温度冲击试验的要求。冷热冲击试验箱是金属、塑料、橡胶、电子等材料行业必备的测试设备, 用于测试材料结构或复合材料,在瞬间下经极高温及极低温的连续环境下所能忍受的程度,得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。
产品概况
一、用途 :用于电子电器零组件、自动化零部件、通讯组件、汽车配件、金属、塑胶等行业,国防工业、航天、兵工业、电子芯片IC、 半导体陶瓷及高分子材料之物理性变化,测试其材料对高、低温的反复抵拉力及产品于热胀冷缩产出的化学变化或物理伤害,可确认产品的品质,从精密的IC到重机械的组件,无一不需要它的理想测试工具。
二、满足标准:GB 10589-89、GB 10592-89、GB 11158-89、GB/T 5170.2-1996、GB 2423.1-89、GB 2423.2-89、GB 2424.1-89、GJB 150.5-86、QC/T 17-92、IEA 364-32、IEC 68-2-14等。
- 此设备分为高低温区、低温区、测试区三部分,测试样品完全静止。采用独特之蓄热、蓄冷结构,强制冷热风路切换方式导入测试区,完成冷热温度冲击测试。
- 零部件的配套与组装匹配性好,主要功能元器件均采用具有国际先进水平的原装进口件,提高了产品的安全性和可靠性,能保证用户长时间、高频率的使用要求
- 可独立设定高温、低温及冷热冲击三种不同条件之功能,执行冷热冲击条件时,可选择2槽或3槽之功能并具有高低温试验机的功能。
- 试验系统结构设计先进合理,制造工艺规范,外观美观、大方。
温度波动度:±2.0℃
温度转换时间:2S
温度稳定时间:5MIN,常温~最低温度5MIN,常温~最高温度5MIN
内箱材质:SUS304镜面不锈钢
外箱材质:SUS201纱面不锈钢或电解钢板喷塑处理
冷冻系统:冷冻机组为复叠式,原装进口法国泰康压缩机或原装进口比泽尔压缩机,R404A、R23A环保冷媒
冷却方式:风冷
控制器系统:TEMP8226S
标配:测试1个,样品架2个
使用电源:AC 三相 五线 380V 75HZ
保护装置:无熔丝开关,压缩机过载保护,超温保护,风机过载保护,保险丝
联机软件:R232、485或USB接口
设备技术协定
设备名称 | 冷热冲击试验箱 | |
型号 | LSD-LR-150 | |
容积L | 150L | |
溫濕度控制儀錶 | 可编程韩国进口TEMP8226S,触摸屏输入,根据客戶要求可任意设定不同温度点 | |
箱体结构 | 此设备分为:高温蓄热器,低温蓄冷区,产品测试区 | |
测试区尺寸 | 宽500*深500*高600 | |
外型尺寸 | 宽1550*深1500*高2100 | |
結 構 及 重 要 參 數 | 測試箱溫度衝擊範圍 | -40℃~+150℃(可編程任意設定) |
蓄熱箱溫度範圍 | 常温~+200℃(可編程任意設定) | |
蓄冷箱溫度範圍 | 0℃ ~ -60℃(可編程任意設定) | |
控制器控制精度 | ±0.2℃ | |
温度冲击速率 | 5分鐘 | |
外壳材料 | SUS#304耐熱耐寒不銹鋼板 | |
內箱材料 | SUS#304耐熱耐寒不銹鋼板,一級光面板 | |
保溫材料 | 高密度玻璃棉及高強度PU發泡絕緣材料 | |
箱體均勻度 | ±2℃ | |
送風循環系統 | 采日制多翼離心式循環風扇,日制馬達整組 | |
加熱器 | U型鰭片式304#無縫鋼高速加溫電熱器。 | |
製冷壓縮機 | 采用法国“泰康” | |
製冷配件 | 台彎中力蒸發器、馬爾風機等 | |
製冷方式 | 风冷式 | |
樣品架 | 二層 | |
電氣配件 | 國內知名品牌電氣元件 | |
配線方式 | 本公司電控配線方式按照國際電工標準執行 | |
保護裝置 | 壓縮機過熱,超溫,超載,高壓,低壓,油壓,過流,欠相,停電待機等報警警示. | |
電源 | AC380V 75-80Hz 30KW | |
符合標準 | GB2423[1].02高溫試驗方法,GB2423[1].01低溫試驗方法. |
材料清單:
序號 | 名稱 | 產地品牌 | 備註 |
1 | 控制器 | TEMI | 8226S |
2 | 電磁接觸器 | 臺灣台安 | CU-11 |
3 | 熱繼電器 | 臺灣台安 | 8.5-12.5A |
4 | 中間繼電器 | 香港艾克斯 | MY2J |
5 | 計時器 | 日本CKC | AH3-3 |
6 | 超溫保護 | 臺灣志禾 | AT-350 |
7 | SSR | 香港艾克斯 | SR-D2525 |
8 | 冷凍油 | 美國冰熊 | 貳瓶 |
9 | 感測器 | 瑞士羅卓尼克 | 5只 |
10 | 無熔絲開關 | 日本三菱 | 220V\50A |
11 | 迴圈風機 | 臺灣力大 | 220V60W |
12 | 風輪 | 臺灣建煜 | 6F×3 |
13 | 壓縮機 | 法國泰康 | 貳個 |
14 | 冷凝器 | 臺灣中力 | 9匹 |
15 | 冷凝風機 | 德國馬爾 | 220V350M |
16 | 油分離器 | 美國ALCO | 3個 |
17 | 乾燥篩檢程式 | 丹麥丹佛斯 | DML053S |
18 | 膨脹閥 | 丹麥丹佛斯 | NEL220 |
19 | 電磁閥 | 日本鷺宮 | NEV220V |
20 | 高低壓開關 | 日本鷺宮 | DNS-D306S |
21 | 扳式熱交換器 | 臺灣高力 | 9匹 |
22 | 蒸發器 | 臺灣中力 | 9匹 |
23 | 製冷劑 | 美國杜邦 | R404A,R23 |
24 | 加熱器 | 臺灣隆星 | AC380V8.5W |
25 | 油壓開關 | 日本鷺宮 | R23系統採用 |
26 | 外箱材質 | SUS201拉丝不銹鋼 | 整機外殼 |
27 | 內箱材質 | SUS304光亮不銹鋼 | 整機內箱 |
設備使用條件
1、電 壓: 三相五線制 380V±10%; 75-80 Hz;
2、環境溫度: 5~35℃;;
3、環境濕度: < 85%R.H(25℃);
4、大氣壓: 86~106Kpa;
5、環境條件:設備現場周圍無強烈振動、無強電磁場幹擾、無高濃度粉塵及腐蝕性物質、無陽光直接照射或其他熱源直接輻射。
6、設備應水準放置於通風良好的試驗室內,周圍應留有充足的空間供操作維護之用。
7、氣源:用戶須提供供氣源.高溫,低溫轉換時用
售后服务:
6.1、供方质量保证体系严格按照ISO9001质量标准之要求执行
6.2、培训:可根据客户要求在设备出厂前或设备到场后,对需方的技术人员进行操作、保养及设备维护进行技术培训
6.3、服务:当设备因质量或其他原因不能正常工作时,我公司在得到通知后24小时内给予答复;需要现场维修时,我公司在得到通知后48小时内派员上门维修、检测
6.4、设备保修期为1年

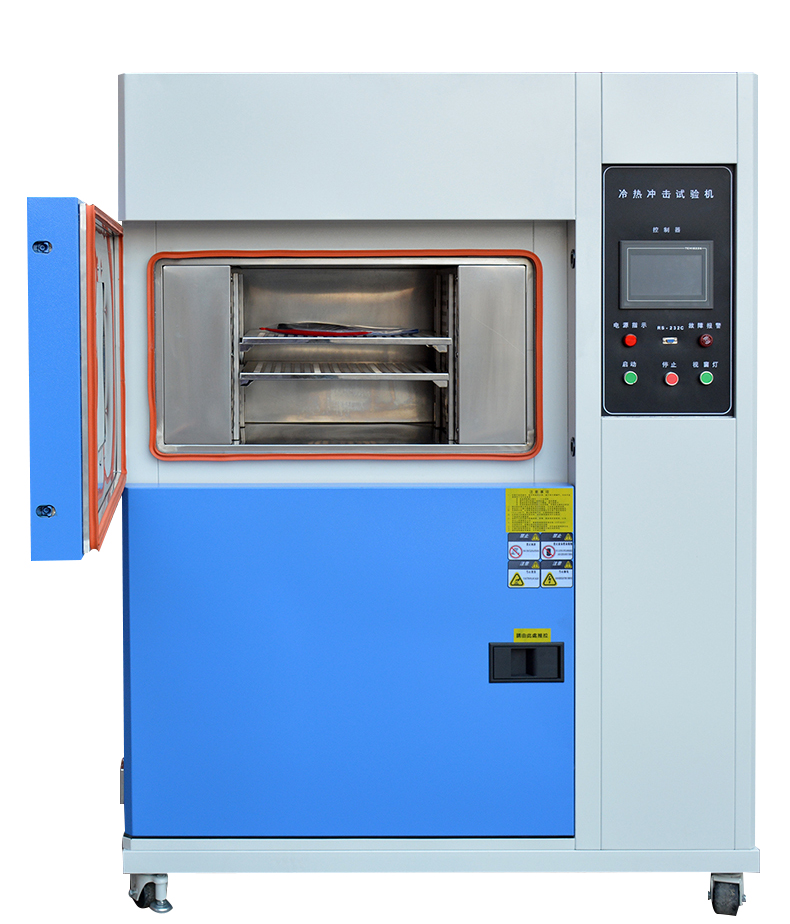

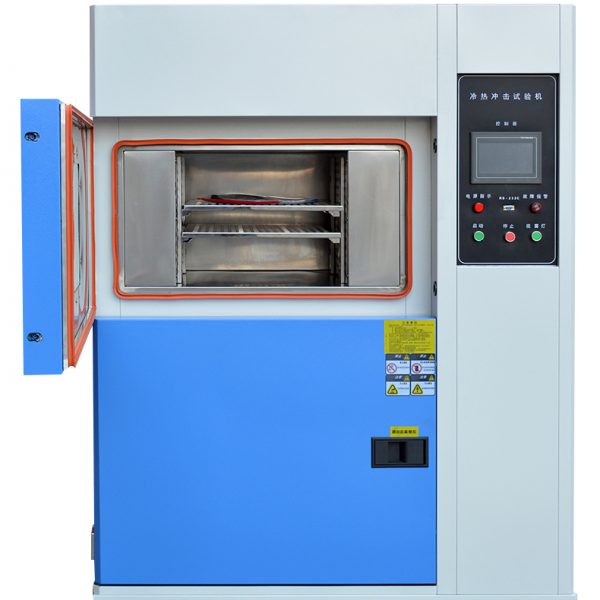

产品图片:
