描述
一、 产品介绍

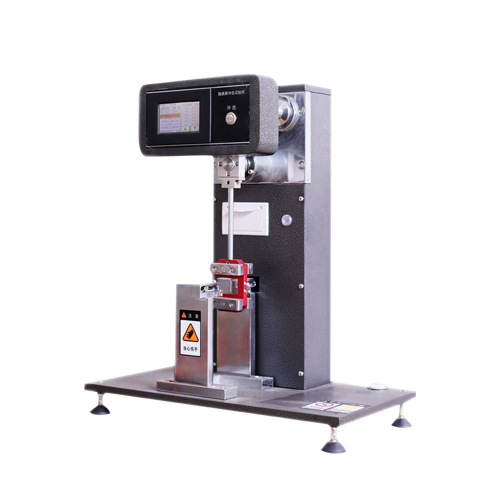

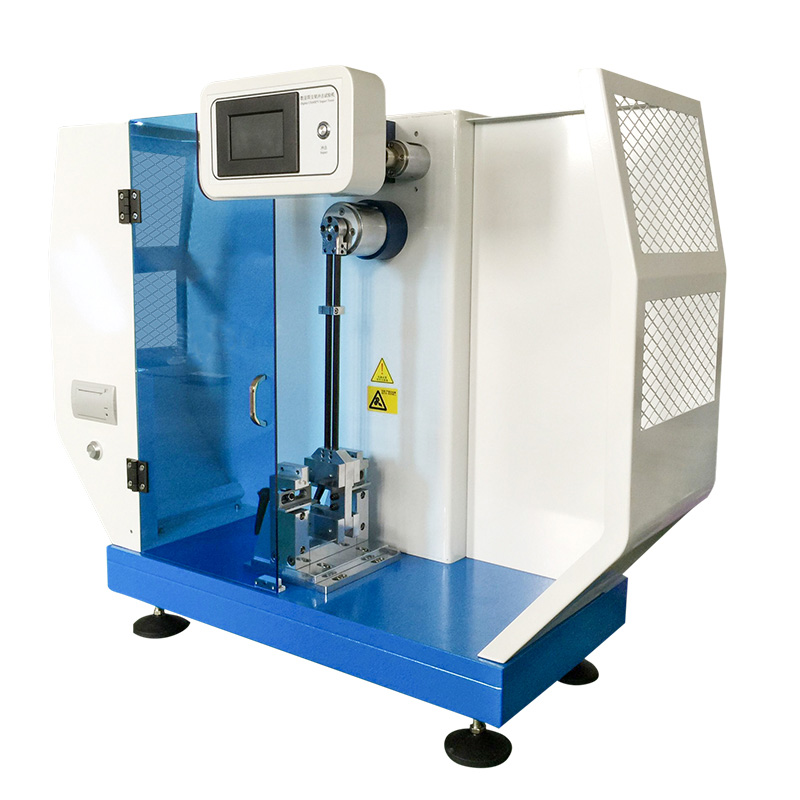

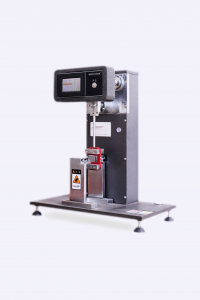

液晶数显简支梁冲击试验机是对硬质塑料、尼龙、硬橡胶、电气绝缘材料等非金属材料在动负荷下抵抗冲击性能进行检测的仪器，是非金属材料生产厂家、质检部门必备的检测仪器，也是科研单位进行新材料研究不可缺少的测试仪器。
数显简支梁冲击试验机可对试验结果进行打印输出等功能。
二、 产品标准
ISO179—2000《塑料—硬质材料简支梁冲击强度的测定》
GB/T1043—2008《硬质塑料简支梁冲击试验方法》
JB/T8762—1998《塑料简支梁冲击试验机》
GB/T 18743-2002《流体输送用热塑性管材简支梁冲击试验方法》（适用于管材件）
三、 产品特点
- 高精度智能控制器，并配备液晶显示器，能直观，准确的读取数据
- 国内首家使用碳纤维摆杆（已申请专利），在冲击方向上，提高材料的刚性，及将冲击质量最大集中在摆锤的质心上，真正做到无震动冲击试验，且使用寿命增长。
- 采用进口高分辨率的数字编码器，角度测试精度更高更稳定
- 符合空气动力学原理的冲击锤和进口滚珠轴承，极大的减少了机械带来的摩擦损耗
- 自动计算最终结果，试验数据可保存12组数据且求平均值
- 可选择中英文操作界面，测试结果可选择J/m,KJ/㎡，kg-cm/cm,ft-ib/in等单位
- 内置微型打印机打印测试数据
四、 产品参数
| 型号 | QLJZ-5A |
| 摆锤能量 | 1J、2J、4J、5J |
| 摆锤预仰角 | 150° |
| 冲击速度 | 2.9m/s或者3.8M/S |
| 显示方式 | 彩色触摸屏（中英文） |
| 角度传感器 | 原装进口欧姆龙编码器，精度到0.01° |
| 能量显示精度 | 0.01J |
| 摆锤中心至试样中心距离 | 230mm、395mm |
| 钳口支承间距 | 40mm、60mm、70mm、95mm |
| 支承刀刃圆角半径 | R=1mm |
| 冲击刀刃夹角 | 30° |
| 冲击刀刃圆角半径 | R=2mm±0.5mm
|
| 刀刃前角 | 5° |
| 刀刃后角 | 10° |
| 试样类型及尺寸 （长×宽×厚）mm3
| ISO180-2000或GB/T 1843-2008： 1型试样：80×10×4 2型试样：63.5×12.7×6.4 3型试样：63.5×12.7×3.2
|
| 工作环境及条件 | 室温控制范围：10℃～35℃ 相对湿度≤80% 周围环境中无震动，无腐蚀性介质，无强电磁干扰
|
| 电源 | 交流220v 50Hz |
| 外形尺寸 | 360x240x680mm |
| 重量 | 约95kg |
摆锤自由摆动时的能量损失的相对误差
| 试验方法 | 摆锤冲击能量（J） | 允许最大摩擦损失（J）% |
| 简支梁 | 1 | 2.0 |
| 2 | 1.0 | |
| ≥4 | 0.5 |
摆锤力矩
| 简支梁 | |
| 冲击能量（J） | 摆锤力矩（N·m） |
| 2 | 1.07180Nm |
| 4 | 2.14359Nm |
| 5 | 2.67949Nm |
| 7.5 | 4.01929Nm |
| 15 | 8.0385Nm |
| 25 | 13.3976Nm |
| 50 | 26.7952Nm |
如果摆锤标称能量值不在上表之列，请用户按如下公式自行计算
MN = EN/[1+sin(π/3)]0.535898EN
式中： MN：摆锤力矩（N·m）
EN：摆锤标称能量（J）
五、 产品清单
| 类 目 | 名 称 | 数量 | 单位 | 备注 |
| 主 机 | 冲击试验机 | 1 | 台 | |
| 附 件 箱 | 工具箱 | 1 | 只 | |
| 1J冲击摆锤 | 1 | 把 | QL-JZ5A | |
| 2J 4J，5J冲击砝码 | 1 | 对
| ||
| 简支梁样品夹具 | 1 | 套 | 组合在机台 | |
| 内六角搬手 | 1 | 套 | ||
| 打印机 | 1 | 台 | 组合在机台 | |
| 打印纸 | 2 | 卷 |
