描述
一、 产品介绍

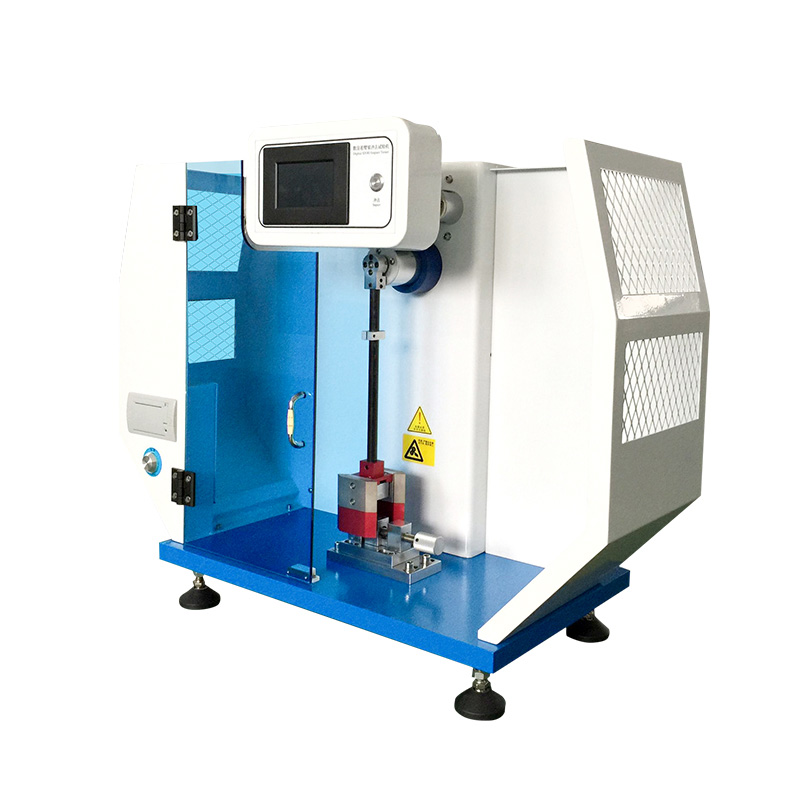

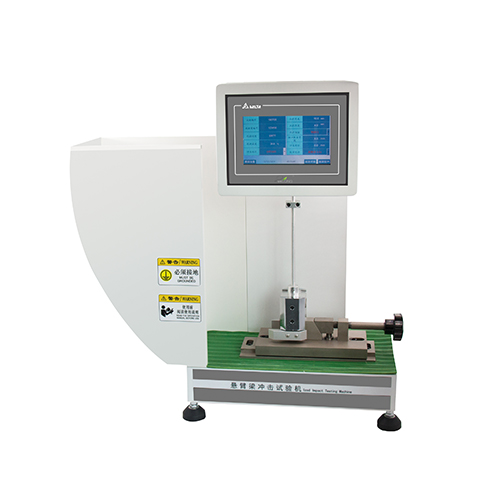

悬臂梁冲击试验机用于测定塑料、增强尼龙、玻璃钢、陶瓷、铸石、塑料电器、绝缘材料等非金属材料的冲击韧性。摆锤冲击试验机是科研单位、大专院校、非金属材料生产厂家进行质量检验的常用设备,该机是一种结构简单,操作方便,测试精度高的仪器,数显冲击试验机采用高精度编码器技术,具有精度高、稳定性好和测量范围大等特点,数字化测量显示冲击强度及平均值,能量损失自动修正,打印试验报告等功能。
二、 产品特点
- 高精度智能控制器,并配备液晶显示器,能直观,准确的读取数据
- 国内首家使用碳纤维摆杆(已申请专利),在冲击方向上,提高材料的刚性,及将冲击质量最大集中在摆锤的质心上,真正做到无震动冲击试验,且使用寿命增长。
- 采用进口高分辨率的数字编码器,角度测试精度更高更稳定
- 符合空气动力学原理的冲击锤和进口滚珠轴承,极大的减少了机械带来的摩擦损耗
- 自动计算最终结果,试验数据可保存12组数据且求平均值
- IZOD冲击试验机可选择中英文操作界面,测试结果可选择J/m,KJ/㎡,kg-cm/cm,ft-ib/in等单位
- 内置微型打印机打印测试数据
三、 执行标准
- ISO180—2000《塑料—硬质材料悬臂梁冲击强度的测定》
- GB/T1843—2008《硬质塑料悬臂梁冲击试验方法》
- JB/T8761—1998《塑料悬臂梁冲击试验机》
- ASTM D256-2010《测定塑料IZOD摆锤冲击强度的试验方法》
四、 产品参数
型号 | QL-XBL5.5A |
显示方式 | 彩色触摸屏(中英文) |
角度传感器 | 原装进口欧姆龙编码器,精度到0.01° |
能量显示精度 | 0.01J |
冲击速度 | 3.5m/s |
摆锤能量 | (5.5D)2.75J、5.5J
|
摆锤扬角 | 150° |
摆锤中心至冲击刀刃距离 | 335mm |
冲击刀刃至钳口上平面距离 | 22mm |
刀刃圆角半径 | R=0.8±0.2mm |
刀刃前角 | 5° |
刀刃后角 | 10° |
外形尺寸 | 360x240x680mm |
机台重量 | 85kg |
试样类型及尺寸 (长×宽×厚)mm3
| ISO180-2000或GB/T 1843-2008: 1型试样:80×10×4 2型试样:63.5×12.7×6.4 3型试样:63.5×12.7×3.2
|
工作环境及条件 | 室温控制范围:10℃~35℃ 相对湿度≤80% 周围环境中无震动,无腐蚀性介质,无强电磁干扰
|
电源电压 | AC220V±10% 50HZ
|
摆锤自由摆动时的能量损失的相对误差
试验方法 | 摆锤冲击能量(J) | 允许最大摩擦损失(J) |
悬臂梁 | 2.75 | 0.02 |
5.5 | 0.03 | |
11 | 0.05 |
摆锤力矩
悬臂梁 | |
冲击能量(J) | 摆锤力矩(N·m) |
2.75 | 1.47372 |
5.5 | 2.9474 |
11 | 5.8949 |
22 | 11.7897 |
如果摆锤标称能量值不在上表之列,请用户按如下公式自行计算
MN = EN/[1+sin(π/3)]≌0.535898EN
式中: MN:摆锤力矩(N·m)
EN:摆锤标称能量(J)
五、 产品清单
类 目 | 名 称 | 数量 | 单位 | 备注 |
主 机 | 冲击试验机 | 1 | 台 | |
附 件 箱
| 1J冲击摆 | 1 | 把 | XBL-5.5D
|
2.75J冲击砝码 | 1 | 对 | ||
5.5J冲击砝码 | 1 | 对 | ||
对中样板 | 1 | 件 | ||
搬手 | 1 | 套 | ||
打印机 | 1 | 台 | 组合在机台 | |
打印纸 | 2 | 卷 |
