QLWJ-20T电子拉力试验机

分类: ,
订购热线:13860463849

描述

一、产品说明:

伺服控制材料试验机适用对金属、非金属材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等力学性能的测试,还可以进行等速加载、等速变形、等速位移的自动控制试验,并有低周载荷循环、变形循环、位移循环的功能。求取伸长率、拉伸强度、弯曲模量、弹性模量、屈服强度、净能量、折返能量、总能量等指标.。

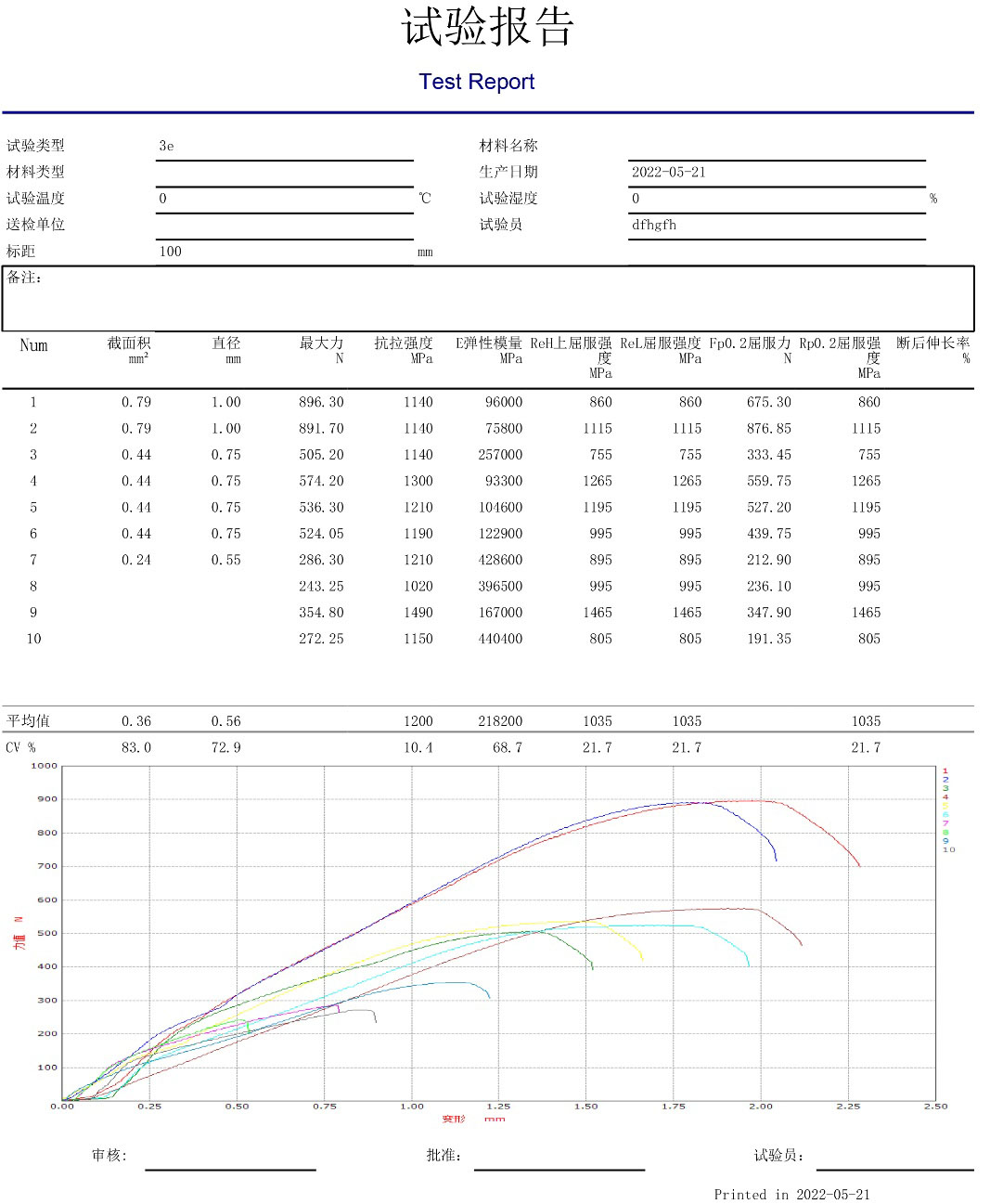

采用PC进行数据处理分析,试验结果可自动保存,试验结束后可重新调出试验曲线,通过曲线重现试验过程,或进行曲线比较、曲线放大。Windows、visit平台下的试验软件,具有很强的数据和图形处理功能, 可即时打印出完整的试验报告和试验曲线。



二、满足标准:

GB/T16491-1996 电子拉力试验机

本机操作软件涵盖GB、ISO、ASTM等各类标准共计200个,其中包含客户提出的ISO34、 ISO 37、ISO 178、ISO 527 。

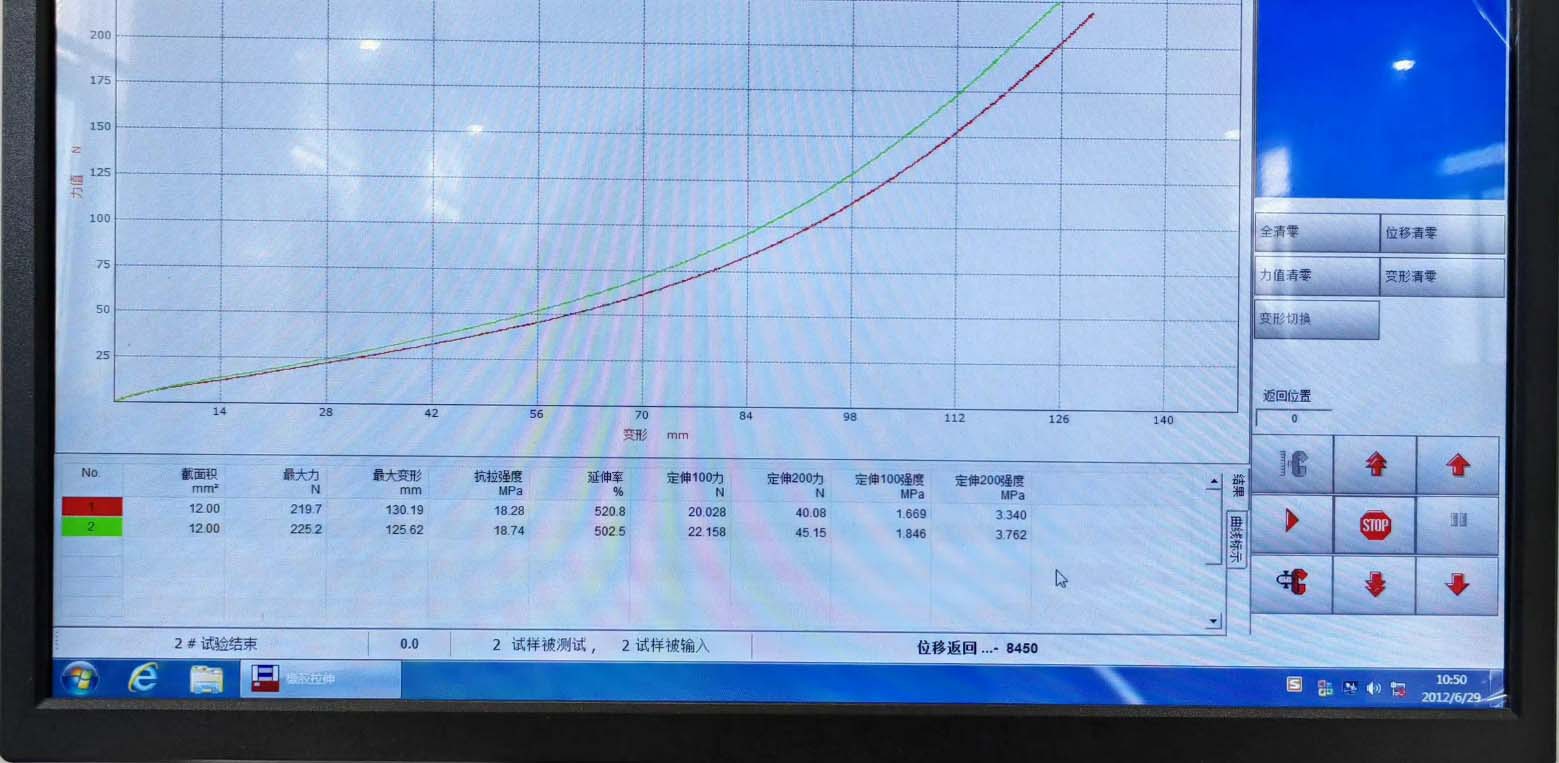

本机可做曲线类别:荷重V.S.位移      荷重V.S.时间

位移V.S.时间       应力V.S.应变

荷重V.S.两点延伸



三、技术参数:

1、荷重 元:0-200kN;

2、力量解析度:1/300,000;

3、力量准确度:≤0.3% ;

4、力量放大倍数:7段自动切换;

5、系统精度:≤5%

6、位移解析度:1/100,000;

7、位移准确度:≤1% ;

8、金属引伸计解析度:1/1000;

9、金属引伸计准确度:≤0.5% ;

10、大变形引伸计准确度:±1mm ;

11、速度范围:0.001-260mm/min          (特殊测试速度亦可依客户需求定制);

12、行走空间:900mm          (不含夹持器、特殊行走空间亦可依客户需求定制);

13、测试宽度:400mm                      (特殊测试宽度亦可依客户需求定制);

14、使用电源:∮380V 50HZ;

15、功    率:约2500W;

16、机台尺寸:约880×680×2000 mm(长×宽×高);

17、机台重量:约500kg。



四、主机规格:

1、高精度美国传力力量传感器:0-100kN。力量精度在±0.3%以内。

2、容量分段:全程七档:× 1,× 2,× 5,× 10,× 20,× 50,× 100;

采用高精度24 bits A/D,取样频率200Hz  全程力量最大解析度 1/300,000。

3、动力系统:美国传力传感器+日本松下工用级伺服电机+日本松下工用级伺服驱动器+上海减速机+台湾TBI滚珠丝杆+同步带传动 。

4、控制系统:采用Pulse Command控制方式使控制更精准速度控制范围0.001~260mm/min;中联板调整具有快速粗调与慢速微调功能。测试后自动回归原点、自动储存。

5、数据传输方式:USB传输。

6、显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。

7、简洁的全程一档与精密全程七档力量线性双校正系统。

8、测试结束可自动存档、手动存档,测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x%荷重、断点荷重X%位移、等等。数据备份:测试数据可保存在任意硬盘分区。

9、测试空间:测试宽度约400mm标准规格;联板行走空间800mm(不含夹具标准规格)。

10、全程位移:采用日本松下位移编码器,提升4倍精度,抗干扰能力极强。位移解析1/100,000;金属引伸计,解析 0.001mm(选配)。

11、安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。

12、手控方式:可增添手工操作盒。



五、机器附件及计算机配置明细:

(一)机器附件

1、一年保固书、中文操作说明书各一份。

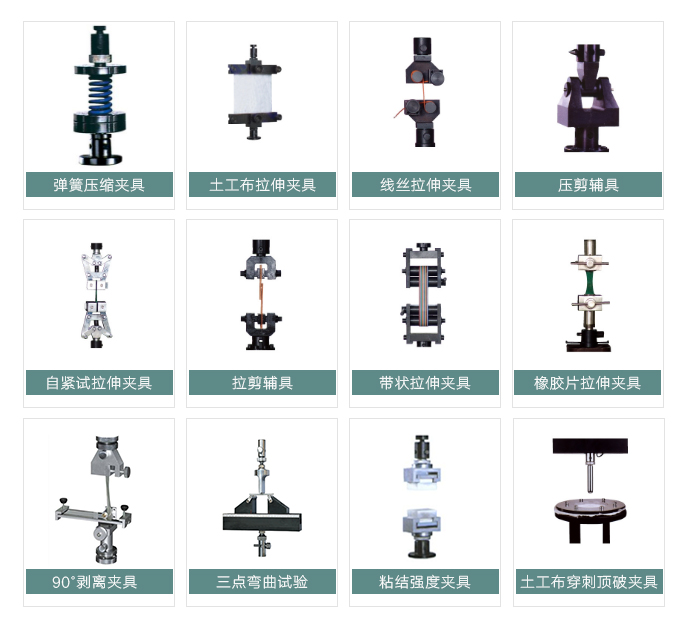

2、随机配送标准夹具一付(其他夹具选购)。

3、拉力机专用测试软件一份 。

4、保修证书一份。

(二)计算机明细

1、18.5’液晶显示屏一台(清华同方品牌电脑)。

2、4G硬盘。

3、内存500G。

4、酷睿双核处理器。

5、HP喷墨打印机一台。

注:电脑桌自备

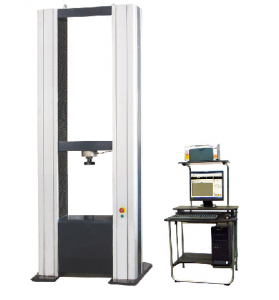

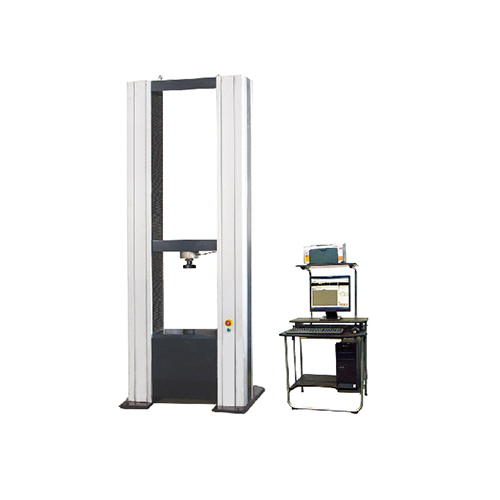

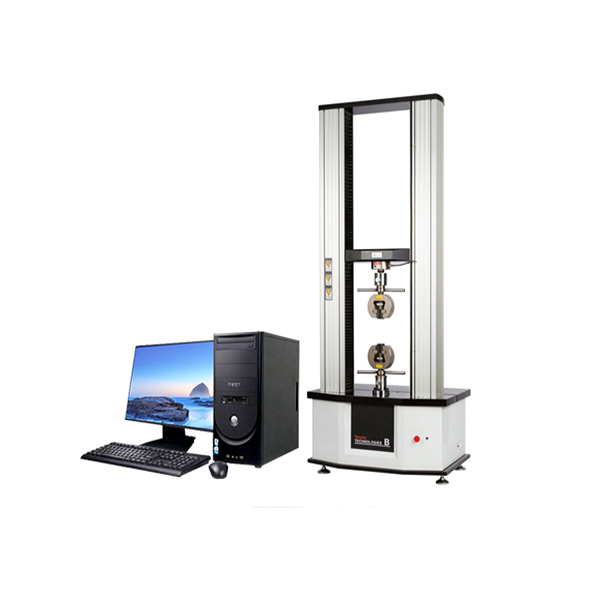

六、产品图片:
