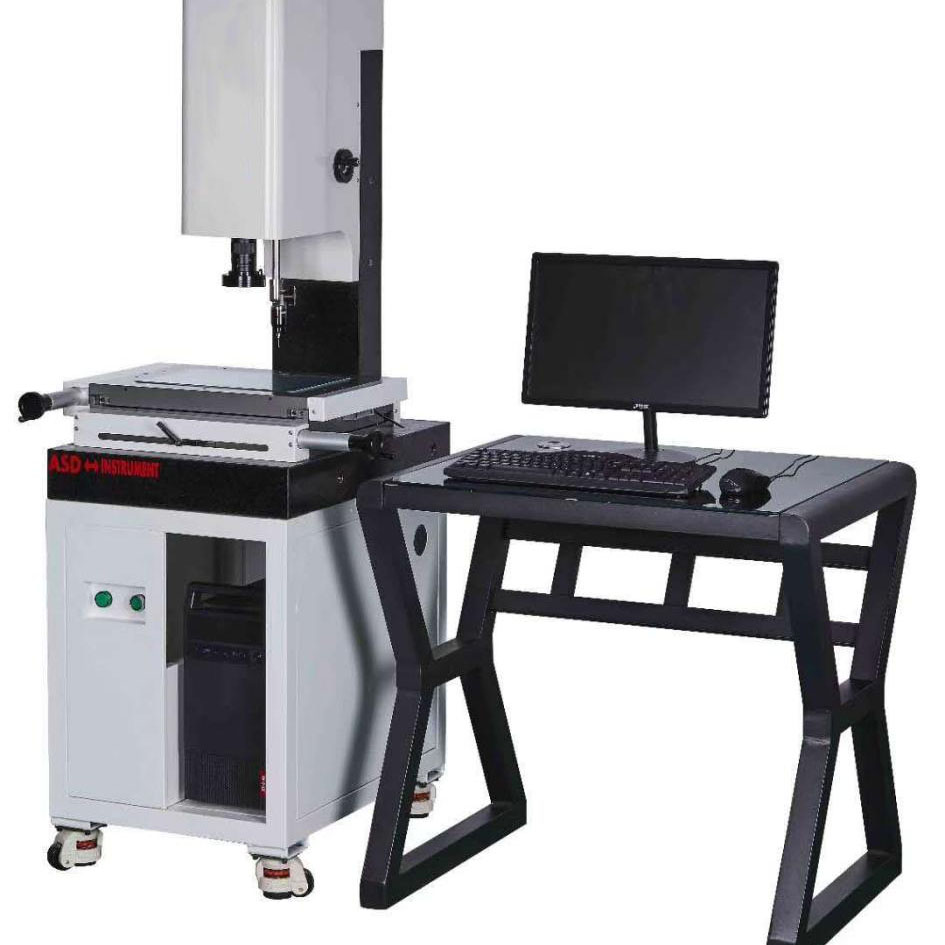

手动二次元影像测量仪

分类: , 标签:
订购热线:18046321714

描述

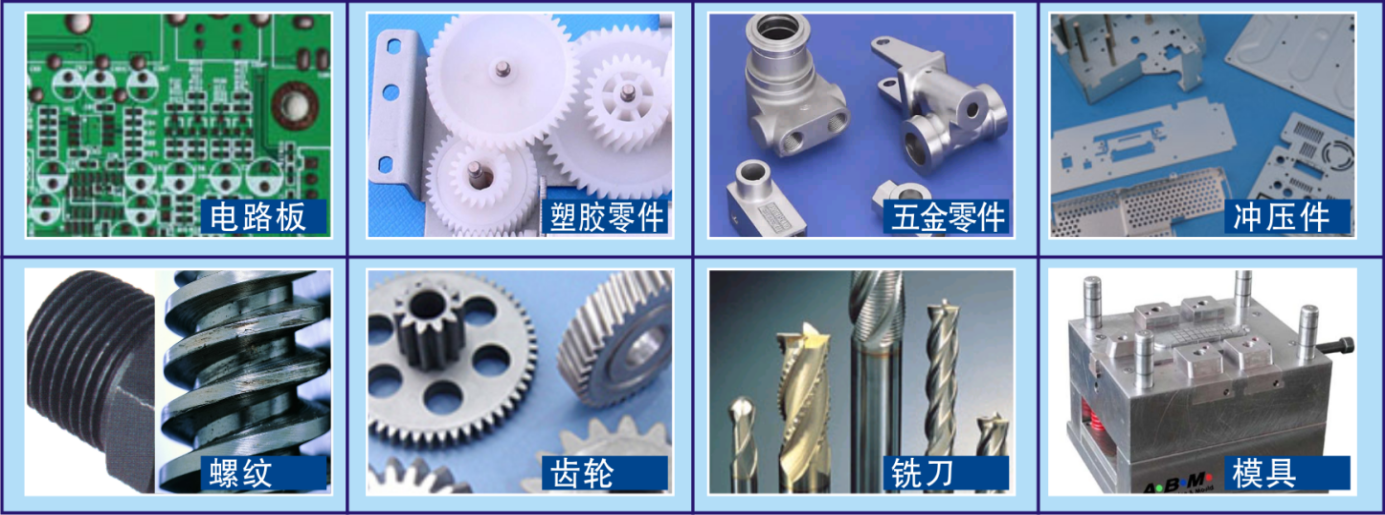

>>>仪器可测量的部分工件



>>>仪器优点

本公司所生产之测量投影仪与同类产品相比,具有以下之特点:

本仪器能高效地检测各种复杂工件的轮廓和表面形状如:样板、冲压件、凸轮、螺纺、齿轮、成形铣刀等各种工具、刀具和零件、以及端子、钟表、金钢石等。

使用范围更为广泛,它广泛应用于机械、模具、仪表、电子、轻工等行业,是计量室和生产车间不可缺少的一种计量检定设备。

仪器测量精度:(3+L/200)μm

X,Y坐标解析度:1μm

数据处理系统:多功能数据处理系统,全中文显示可做多点采样,坐标旋转,点、线、距离,角度检测RS-232数据输出,可直接导入CAD。



型号分类:



型号LSD-200YXLSD-300YXLSD-400YXLSD-500YX
实际测量尺寸200*100(mm)300*200(mm)400*300(mm)500*400(mm)
测量精度(3+L/200)μm(3+L/200)μm(3+L/200)μm(3+L/200)μm
外形尺寸(mm)380*480*900380*480*900380*480*900380*480*900
机械本体底座,立柱:济南花岗岩精度00级,平面度3μm,物理稳定
导轨:    FY-V型高平衡滚子交叉导轨
光栅尺: 原装德国IC-house进口芯片闭合式光栅尺,分辨率1微米
光学系统CCD

日本索尼芯片高解析分辨率1/3彩色CCD

镜头定制可连续变倍高清镜头,光学放大倍率0.7×-4.5×
表面光美国进口灯珠LED环形冷光源,光源稳定,寿命高
轮廓光美国进口灯珠LED圆形冷光源,光源稳定,寿命高
软件系统进口汉化REICAVMT自动测量系统
0. 1微米分辨率DC3000解析系统
高清晰SDK2000视频采集系统


附件



保养手册
出厂检验报告
1微米分辨率校准片
各适用连接线

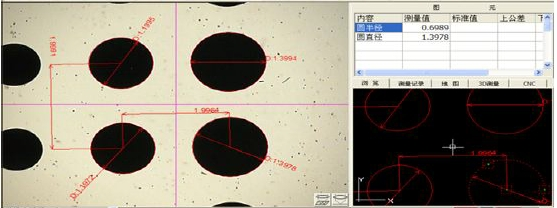

软件量基本功能:

基本测量:点、线、圆、弧、椭圆、距离,角度等等的测量

量矩形,自动识别点、线、圆、弧。多种寻边模式,电脑自动取点,自动识别圆、弧大大提高采点速度。



测绘功能:测量数据直接发送到AutoCAD中,测量的图形可以dxf文档保存。测量数据可发送到WORD,Excel中,进行统计分析,可画出简单的Xbar-S管制图,求出Ca,等各种参数。多种语言界面切换。

拍照功能:量测区工件放大摄像图形化输出,转成(.bmp、.jpg)。

测量报告:对测量数据可设定公差,自动判断,选择需要的测量数据,生成标准的WORD、EXCEL 图表报告。

光度指示:指导用户将光源明暗调至最佳强度,减少人为带来的不确定因素。

在线标注:可以在实时影像中标注尺寸,半径标注、直径标注、角度标注、线性标注、对齐标注、文本标注、坐标标注等。

离线标注:可以在鸟瞰的全图中进行标注尺寸。

几何测量:两圆弧顶点距离、两直线的距离、垂直线、平行线、剪切直线、延长直线、两线交点、线圆交点、两圆交点、圆的切线、两圆切线、两线连接弧、角平分线。

辅助功能:复制、全选、删除、移动、镜像、旋转。

坐标系:设置客户坐标系、三点设定坐标系、坐标原点平移、坐标旋转。

坐标标注:以自设的坐标原点(0,0)为基准,标注画面上任意一点的坐标位置。

对比功能:程式可直接输入.DXF文件,在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。

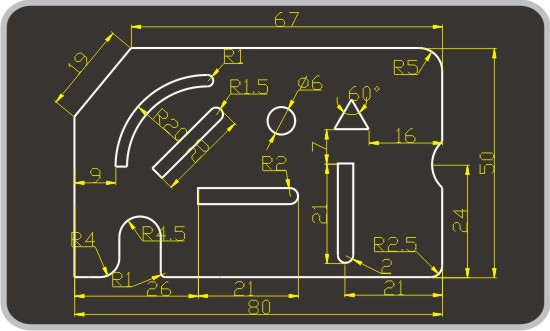

绘图:可将实时影像中的实际工件外形进行描绘,形成完整的工程图,绘图方式和AutoCAD相似。

报表格式:测量数据可以直接导入成EXCEL、word、CAD图档。

自动寻边功能:软件采用自动寻边,可以减少肉眼判断带来的误差。

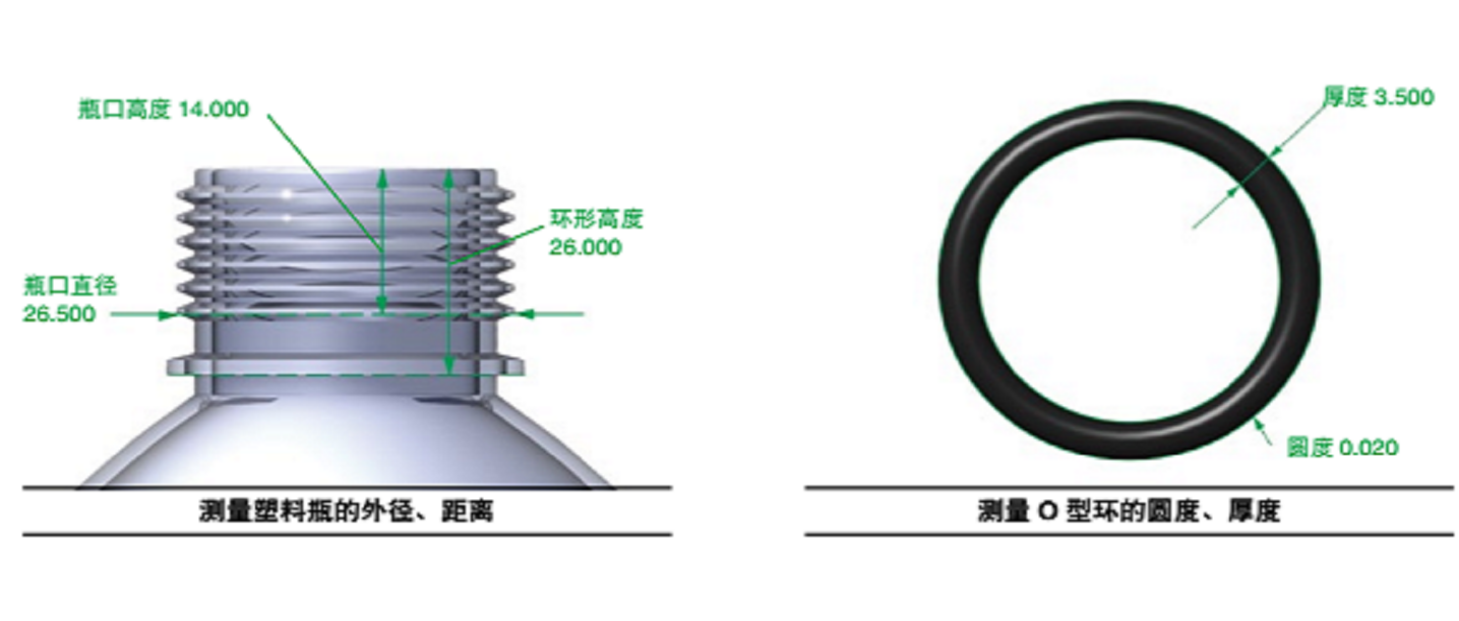

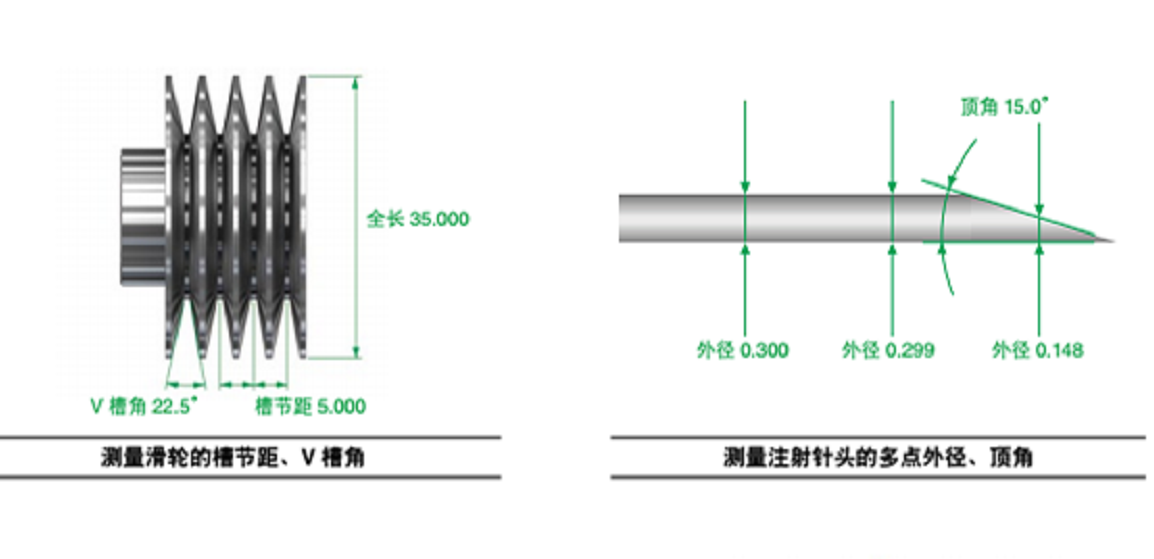

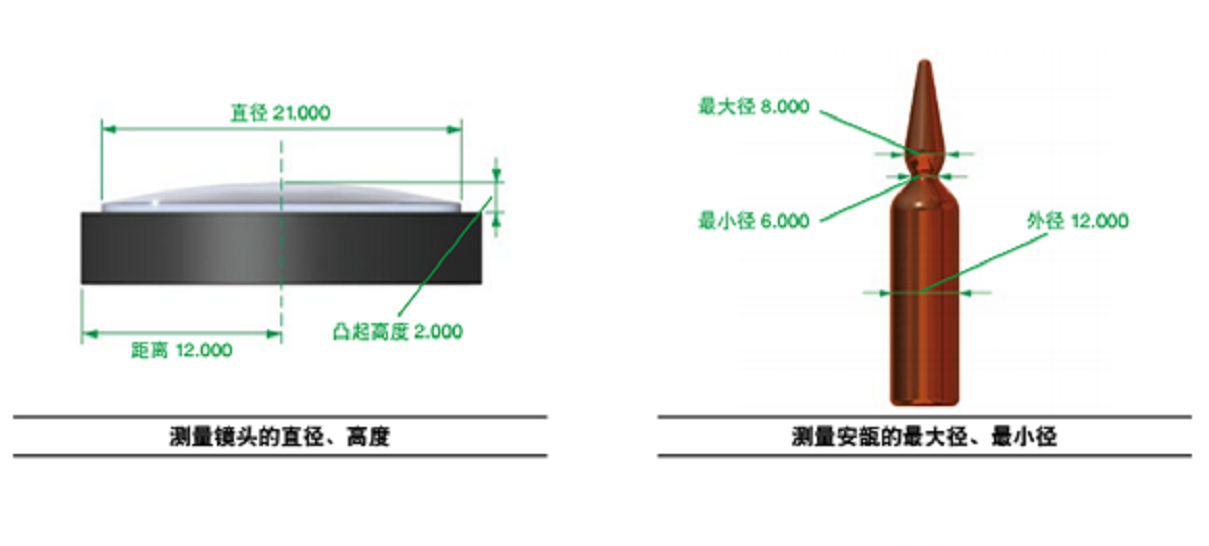

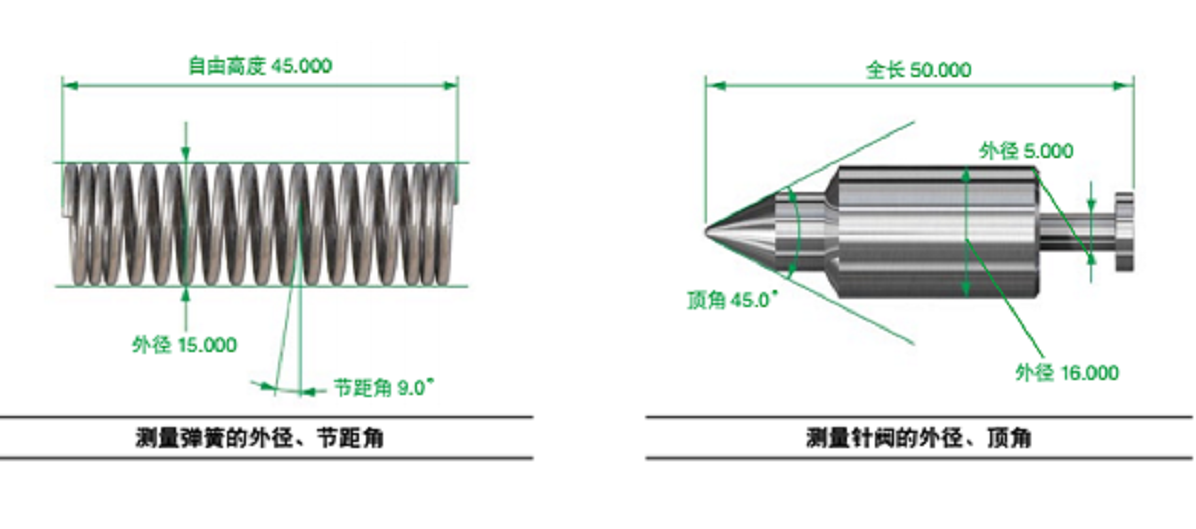

测量应用:





3D系列(可依客人产品来选择)―功能介绍

1:具有2D光学测量仪器的全部功能!

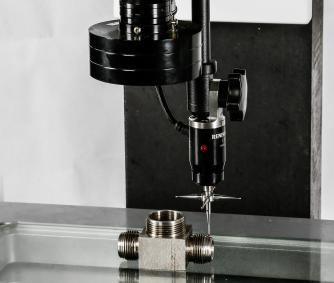

2:结合MCP测针,可完成多项三坐标测量仪功能!

3:快速边缘追综系统,快速完成平面抄数的工作!

4:与CAD强强结合,使更多的功能通过此平台加以实现!

5:大面积平面图形的扫描功能,能快速完成JPG图片方式

,在其它的软体中叫做地图功能!

三坐标中70%功能如下:

圆柱外径  圆柱内径

圆锥顶角  球直径  R角

高度      宽度    距离

两面夹角  直线度  平面度

圆度    圆柱度  垂直度

平行度   同轴度

圆两孔中心距离     孔边距离
