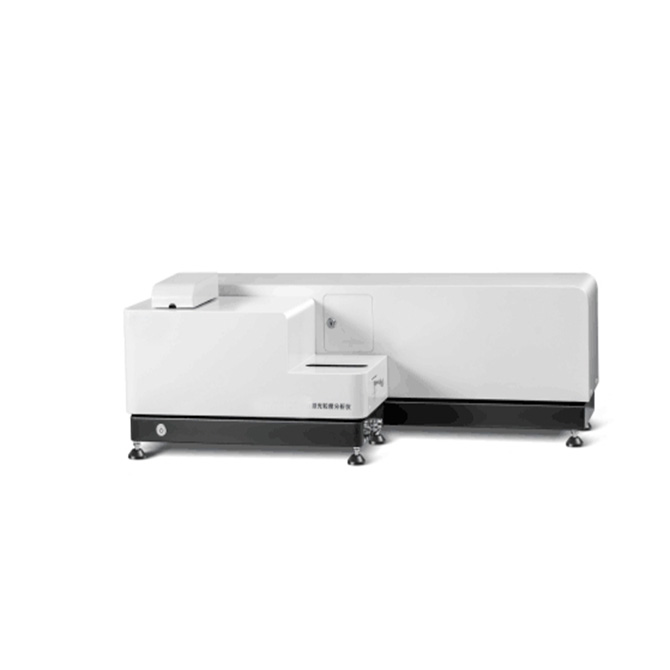

干湿一体自动激光粒度分析仪LSD-1078B

分类:
订购热线:18046321714

描述

LSD-1078B采用国际最先进的MIE氏散射原理和会聚光傅里叶变换光路,傅里叶变换镜头+滤波镜头双镜头技术的采用保证了仪器的测量精度,高密度阵列探头及全量程无缝衔接测试方法,保证了测试结果的准确性和重复性。独特的湿法循环分散系统采取了管道无残留设计,保证颗粒测试过程无颗粒沉积现象,测试排水后无废液积存现象,不但保证了测试不同样品的准确性,还保证了第二次测试精度,使测试结果更真实可靠。

干法分散采取了直线喷射分散方法,样品经过高压气体分散后垂直向后飞行,避免了待测颗粒二次团簇,同时采取了管道无残留设计,保证了测试不同样品的准确性。优越的光路自动校对系统、干湿一键切换系统、干法电脑远端控制喂料系统等精心设计彰显出LSD-1078B独特优势。

测试过程由计算机自动完成控制完成,控制系统原理图如下:

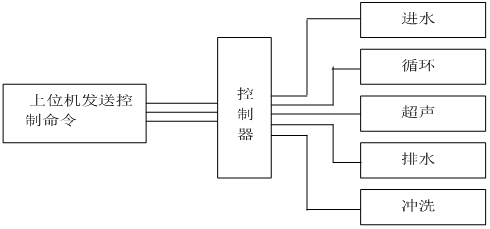

智能型激光粒度分析仪控制系统原理图

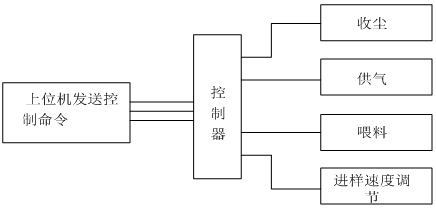

智能型干粉激光粒度分析仪控制系统原理图



一 仪器特点

  • 激光器智能管理系统:率先增加了激光器智能管理系统,智能管理系统实时监测仪器的工作状态,一旦接收到工作的命令智能管理系统会瞬间点亮激光器,高性能激光器会在3秒内达到稳定的工作状态。样品测试完毕后智能管理系统会自动关闭激光器,激光器基本上不会衰减,理论上可以终身不需要更换激光器。
  • 全智能操作模式:湿法点击运行SOP(可编辑)即可自动完成进水、排气泡、背景采集、样品分散、采集测量数据、保存、清洗等所有功能,操作人员只需放待测样品,测试结果不受人为因素影响,干法点击自动测试可编辑即可自动完成吸尘、供气、背景采集、样品分散、采集测量数据、保存、高压吹扫等所有功能,操作人员只需放待测样品,测试结果不受人为因素影响。
  • 误操作保护功能:仪器具有误操作时无响应功能,超声防干烧功能,水过量溢出功能。
  • 自动加注分散剂功能:部分样品具有较强的团聚性,需加某些特定的分散剂,人工加注或多或少无法定量,自动加注系统会按需定量加注分散剂,测量结果稳定准确。
  • 双镜头技术:傅里叶变换镜头+滤波镜头单光路镜头技术的采用,可有效的过滤掉光信号非必要的杂散光,可获取到更纯净的光学背景,提高测量林敏度。
  • 防尘防震:仪器的防震处理使仪器具有了更稳定的光路系统,探测器无需调整。
  • 样品无残留设计:仪器管道及排水结构进行了优化设计,仪器管道采用专利技术的循环泵内无积液残留,避免对下一次测试数据的影响。
  • 样品窗快换装置:全新设计的样品窗快换装置,使样品窗更换更方便快捷,样品窗的拆装过程10秒钟即可完成。
  • 全密封光纤半导体激光器:采用了高稳定、长寿命的全密封进口光纤半导体激光器,优良的稳定性让拥有了超强的测试重复性。
  • 超声防干烧功能:经过潜心研发,可实现超声防干烧功能,避免无水情况下损坏超声。
  • 独特的干法分散系统:在法国理论数据的基础上进行了优化设计,使仪器对干粉的分散更加均匀,超强的负压保证了进料的连续性及均匀性,有效避免测试过程中干粉的相互粘连。
  • 先进的光路设计:采用会聚光傅立叶变换测试技术保证在最短的焦距获得最大量程,有效提高仪器的分辨能力;独特的高密度探测单元,让拥有了超强的小颗粒测试能力,高密度探测单元使具有超强的全量程无缝测试能力。
  • 干湿法一键自动切换:一键自动完成,无需任何手动操作,保证了仪器的稳定性可靠性。

 二 仪器参数

规格型号 LSD-1078B
执行标准 ISO 13320:2009;GBT 19077-2016
测试范围 湿法0.01μm -2000μm干法0.1-2000μm
探测器通道数 湿法127    干法96(均匀交叉及面积补偿多方位阵列)
超高速采集主板 用超高速采集主板,16bit.200kbs的采样速度,样品在激光光束中0.1s即可得出准确结果。
准确性、重复性误差   <±0.5%(国家标准样品D50值)
免排气泡 具备免排气泡设计,无气泡干扰数据更准确
激光器参数 进口光纤输出大功率半导体激光器 λ= 635nm,  功率最大20mW,使用寿命>50000小时
激光器智能管理系统 实时监测仪器的工作状态,一旦接收到工作的命令智能管理系统会瞬间点亮激光器,高性能激光器会在3秒内达到稳定的工作状态
光学对中系统 机械中心+光学中心双定位全自动对中系统
操作模式 SOP可编辑一键式全自动测量
浓度范围 最低遮光度3%,最高遮光度90%(光学浓度)
样品窗 特殊镀膜工艺处理,光信号透过率>99.7%
智能操作模式 干、湿法测试均实现软件一键式全自动操作
干湿法切换 软件一键式自动切换,无需手动操作
内置分散方法 超声 频率:f=40KHz,功率:p=80W,时间:随意可调;具备超声防干烧
搅拌 循环搅拌一体化设计,转速:100-3950rpm转速可调
循环 循环额定流量:0-10L/min可调  额定功率:25W
样品池 自行设计沸腾式样品池,分散效果更好,容量:190-600mL均可正常测试
干法分散 分散方式 高压空气分散
喂料方式 机械无级调速振动喂料,软件控制
无油静音空压机 具有粉尘过滤功能,保证测试准确性,0.1-0.8MPa连续可调
过滤器 可过滤空气中的水分,保证分散效果
测量时间 典型值<10秒
环境温度 0°-45°C
环境湿度 10%-85%相对湿度(无结凝)
电源要求 110V-240V(±20V),50Hz-60Hz
体积 1040mm*505mm*335mm
重量 50Kg



 三 软件功能



测试报告 测试报告可导出Word、Excel、图片(Bmp)和文本(Text)等多种形式的文档,满足在任何场合下查看测试报告以及科研文章中引用测试结果
自行DIY 用户自定义要显示的数据,根据粒径求百分比、根据百分比求粒径或根据
统计方式 体积分布和数量分布,以满足不同行业对于粒度分布的不同统计方式
统计比较 可针对多条测试结果进行统计比较分析,可明显对比不同批次样品、加工前后样品以及不同时间测试结果的差异,对工业原料质量控制具有很强的实际意义
分析模式 包括自由分布、R-R分布和对数正态分布、按目分级统计模式等,满足不同行业对被测样品粒度统计方式的不同要求
显示模板 粒径区间求百分比,以满足不同行业对粒度测试的表征方式。径距、一致性、区间累积等等
智能操作模式 真正全自动无人干预操作,无人为因素干扰,您只需按提示加入待测样品即可,测试结果的重复性更好。
多语言支持 中英文语言界面支持,还可根据用户要求嵌入其他语言界面。

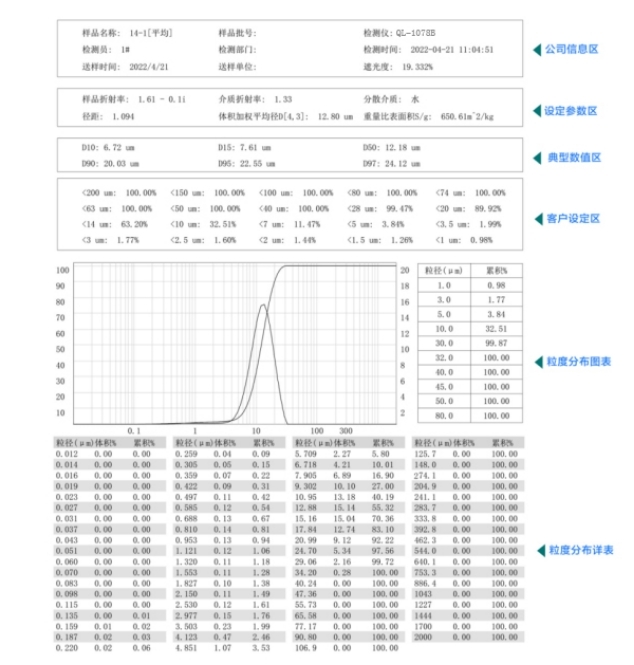

 四 测试软件及分析报告



附件:常用孔径尺寸与目数对应表

目数(mesh) 微米(μm) 目数(mesh) 微米(μm) 目数(mesh) 微米(μm)
2.5 7925 20 833 200 74
3 5880 24 701 250 61
4 4599 27 589 270 53
5 3962 32 495 325 47
6 3327 35 417 425 33
7 2794 40 350 500 25
8 2362 60 245 625 20
9 1981 65 220 800 15
10 1651 80 198 1250 10
12 1397 100 165 2500 5
14 1165 110 150 3250 2
16 991 180 83 12500 1
