气动小型立式注塑机

分类: ,
订购热线:18046321714

描述

一、 产品介绍

注塑制样机是一个机械设备。通常由注射系统、合模系统、压压传达动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。

注射系统是注塑机最主要的组成部分之一,一般有柱塞式、螺杆式、螺杆预塑柱塞注射式3种主要形式。目前应用最广泛的是螺杆式。其作用是,在注塑料机的一个循环中,能在规定的时间内将一定数量的塑料加热塑化后,在一定的压力和速度下,通过螺杆将熔融塑料注入模具型腔中

二、 产品特点

1、人性化的工作台面高度设计,适合大型机种,操作舒适,从而减少操作者的劳动强度,提高工作效率。

2、注塑机采用气动操作设计,实现快速、简单、维修简易的要求。
3、模板与机柱的活动部位,采用高刚性铜制衬套,实现运动顺畅和使用寿命长精度高的需求。
4、注塑系统采用气动双导柱设计,运动平稳,射出精度高。
5、加料采用手动加料。
6、台口钳模具安装、拆卸方便,可大幅度提高产量与工作效率。
7、调模单独侧面控制、从视角方便、人性化角度方便快速调换模具。
8、人性化设计射台升降系统,方便、快速、省时省人力调模或换模。

三、 产品参数



型号 QL-1775D-20 QL-1775D-40 QL-1775D-60
温度范围 RT〜450℃(±3℃)【极限450度】
柱塞直径【mm】 25mm 35 45
最大压缩行程约mm】 150mm
加热腔尺寸【约mm】 25 * 110 35 * 110 45 * 110
最大射出量【约】 20g 40g 60g
注塑压力 1T 1T 2T
注塑时间 0-9999s【可设置】
模腔结构 可抽换是模腔,有效防止物料相互污染。
安全保护 防护门+安全光栅【选配报价单为准】
模具安装最大尺寸约 200 * 160 * 210 200 * 200 * 210 210 * 200 * 210
机器重量【约kg】 35 55 65
功率 800w 1000w 1200w
电压 220V/ 60HZ
气源 0.6mpa
控制方式 气动
外形尺寸【约】 550 * 600 * 1300 600 * 660 * 1400 650 * 660 * 1550

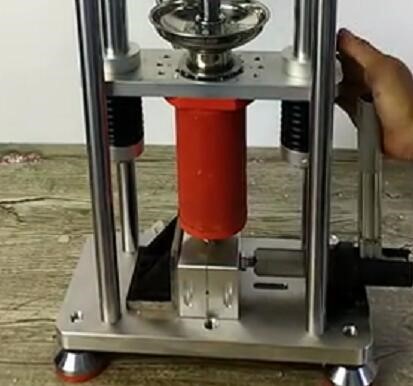

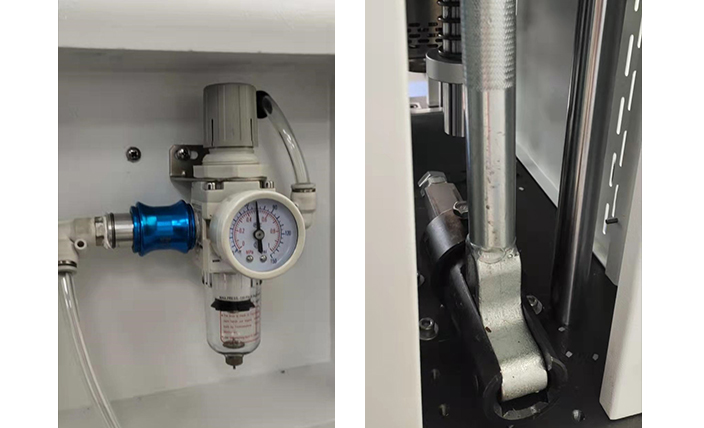

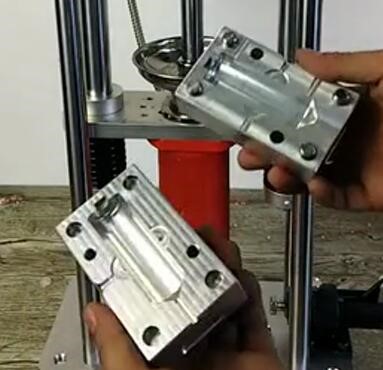

四、 结构图片

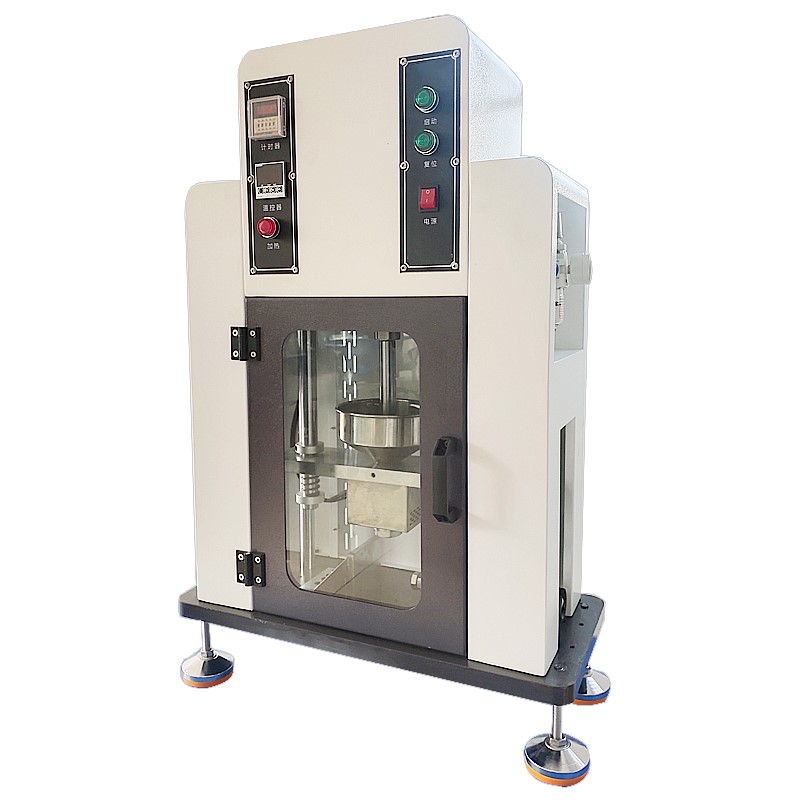

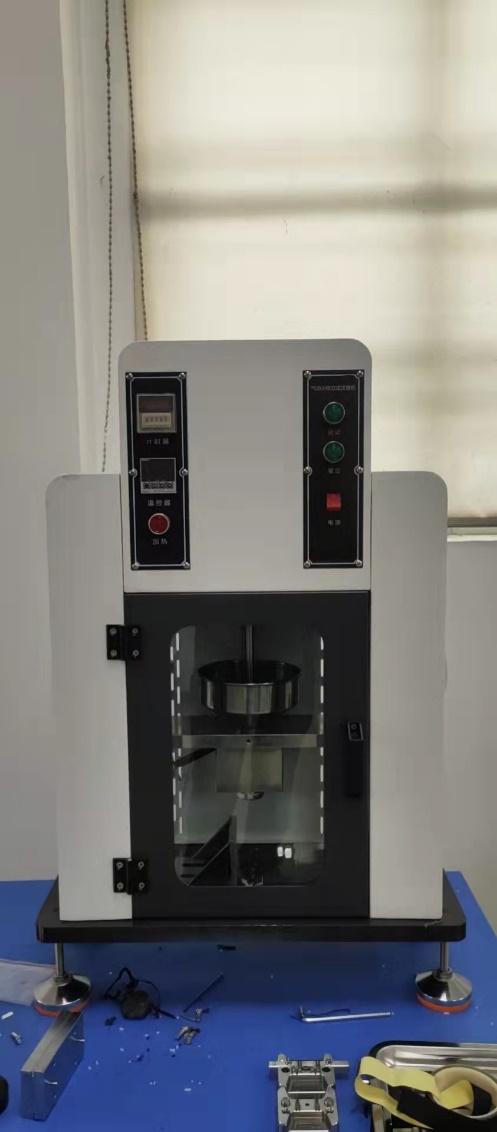

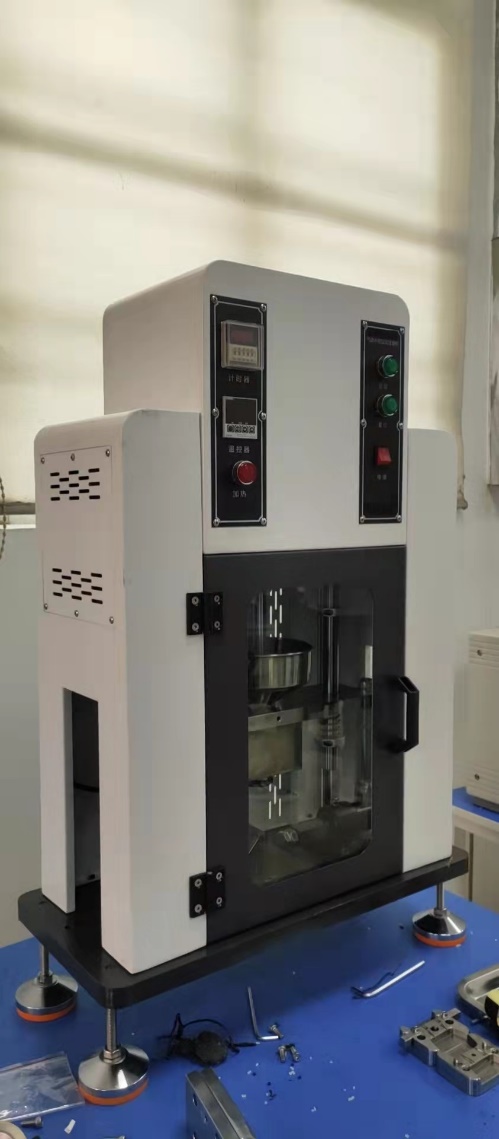

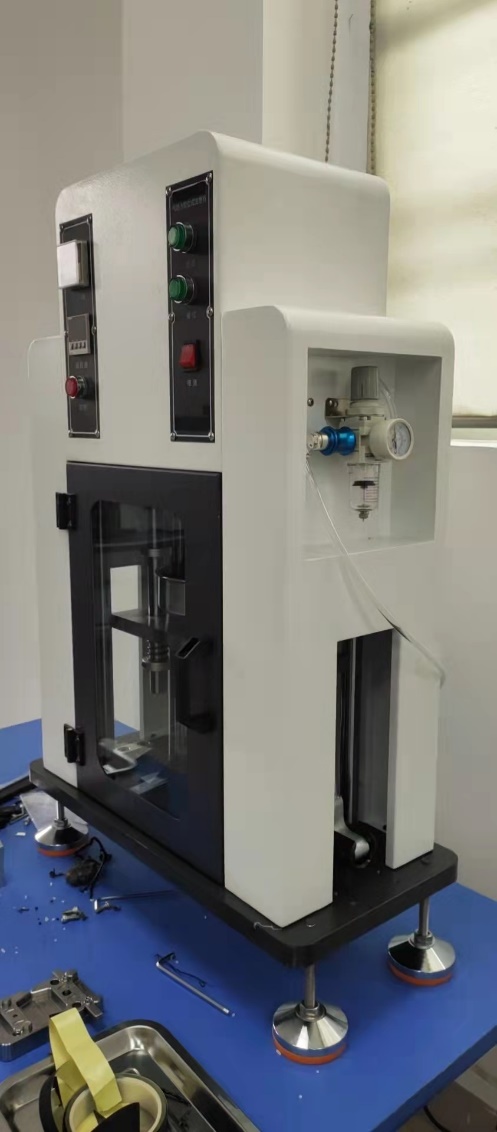

五、 产品实拍
