龙门全自动影像测量仪

分类:
订购热线:18046321714

描述

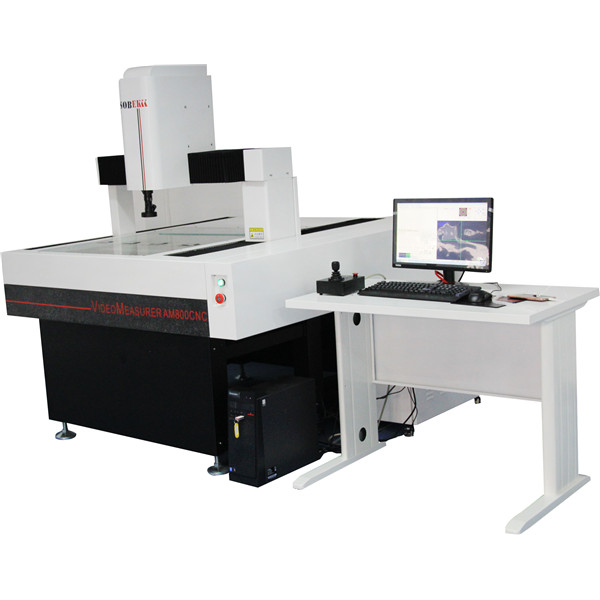

名称:AM-CNC龙门全自动影像测量仪

详细信息 :

AM龙门全自动影像测量仪的主要特点:

◆ 高性能松下伺服电机运动装置,保证仪器高速运行下高静音,高精度,高重复度

◆ TPI精密丝杆、让测量定位精度准确可靠、定位精度可达到0.001mm

◆ 立柱和底座采用高精度的花岗岩结构、稳定可靠。

◆ 配备SBK-CNC多功能测量软件、让测量速度比AC系列自动影像测量仪提升2倍.

◆ 英国“RENISHAW”0.001mm金属光栅、测量数据更具稳定性和高精密性

◆ 测量数据可导入Word、Excel、AutoCAD、图文并茂的报表输出功能、轻松输出检测结果

◆ 具有自动轮廓扫描、轮廓跟踪、产品外形自动扫描等功能.

◆ 三轴采用台湾上银精密级线性滑轨和TBI高精度滚珠丝杆、保证机器精度及使用寿命。

◆ CNC专用高清晰度镜头和专用高分辨CCD

技术参数

型号 AM600CNC AM800CNC AM1000CNC AM1500CNC AM2000CNC
行程(mm) 600×500×200 800×600×200 1000×800×200 1500X1200X200 2000X1500X200
外形尺寸(mm) 1250X1700X1700 1425X2100X1700 1825X2400X1700 2050X2800X1700 3100X2050X1700
重量(kg) 1450 1900 3300 4300 5600
承重(kg) 20 25 25 25 25
X 、Y轴测量精度(μm) 3+L/200
Z轴测量精度(μm) 5.0+L/100
重复精度(μm) 0.003
X、Y轴运动速度 0-600mm/S(任意选择)
Z轴运动速度 0-100m/S(任意选择)
操作方式 摇杆+软件
光栅尺 英国“RENISHAW”0.001mm金属光栅
导轨 台湾“上银”精密级(行走平行度精度≤0.002mm)直线导轨
丝杆 台湾“TBI”研磨滚珠丝杆
轴承 日本原装“NSK” 双例组合向心球轴承
电机 日本“Panasonic”交流同步伺服电机,定位精度≤0.002mm
运动控制器 SBK4000(全闭环控制器)
光电限位开关 日本原装“欧姆龙”光电限位开关
摇杆 德国“MEGATRON”霍尔型三轴操纵杆
摄像机 SBK-HC600 1/2英寸700线彩色高清晰度摄影机(带白平衡功能)
视频卡 北京“大恒”高解析度双路彩色视频卡
表面光源 4环8分区LED冷光源,软件操控,减少电气元件损坏。
轮廓光源 轮廓光 LED冷光源,透射光加装聚光镜片实现平行光照射
光学镜头 自动变倍带导航镜头,1:6.5变倍比
放大倍率 光学放大倍率:0.7~4.5×;影像放大倍率:24~158X
软件 SBK-CNC专用全自动测量软件
电脑 联想商用电脑:D1840CPU、500G硬盘、2G内存、23寸液晶显示器、DVD光驱
电源 220V/50Hz/3A
工作环境 温度20℃±2℃,温度变化<2℃/hr,湿度30~80%
影像仪专用桌 内置开关电源、控制器、电机驱动器、电源控制开关、指示灯、急停开关、移动滚轮
保修期 12个月
