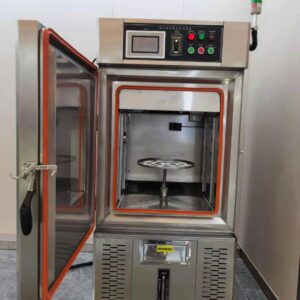

80L可程式恒温恒湿试验机

分类： ,
订购热线:18046321714

描述

一、产品简介：

该系列产品恒温恒湿试验机，主要用于模拟电子仪器仪表、新型材料、电工、车辆、金属、电子产品、航空航天材料等在运输、储存、使用过程中可能会遇到的严酷高温、低温或湿热环境；或高温、低温、湿热交变环境下，检验材料、配件或仪器设备耐高温、耐寒、耐湿热性能及可能造成的损坏寿命缩减等。

二、产品特点：

（一）、箱体结构：

  • 内箱材料：采用SUS304#（2mm厚）不锈钢板，具有耐酸、耐腐蚀、易清洗等优点。
  • 外箱材料：冷轧钢板烤漆处理，2mm厚。
  • 门把手：采用无反作用、防爆门把手，操作简便、安全可靠。
  • 保温系统：采用超细玻璃纤维填充保温区，内外箱连接部位采用非金属耐高、低温材料，有效降低温度传导；箱门密封采用精制硅橡胶，从而在高、低温状况下不存在老化及硬化现象，密封性更可靠；加湿方式采用隔离式加湿。
  • 移动及定位装置：机器底部安装高品质可固定式PU活动轮，可以很方便地将机器移到指定位置，后将脚轮固定。
  • 样品架：采用SUS304#不锈钢冲孔折弯成网状，使用方便，物料架间间距可调节，标准配置两块，样品按承重≧50kg均匀分布。
  • 测试孔：开Φ50mm的测试孔，并附上相应保温隔热配件及专用的密封软塞
  • 观察窗：采用双层真空强化玻璃，内侧胶合片式导电膜加热除霜，清楚观察试验过程。

（二）、冷冻系统：

  • 冷冻机组采用日本电产压缩机，日本电产是全球密封式制冷压缩机(制冷系统的核心)市场的领导厂商，在市场具有比较高的认可度，并使用美国杜邦环保制冷剂（R404a），采用二元式低温回路系统设计，便于不同温域采用不同压缩机作功，以增加设备。
  • 温湿度控制采用I.D + S.S.R系统同频道协调控制，具有自动演算的功能，可将温湿度变化条件立即修正，使温湿度控制更为精确稳定。
  • 温湿度均采用高精密控制器，相对温湿度性能精确的设定显示，分辨率达到1℃

（三）、加热加湿系统:

  • 加热采用镍铬合金高速加温电热丝；
  • 高温完全独立系统；
  • 湿度采用不锈钢管内置镍铬合金高速加温电热丝和高温氧化镁粉，反应快寿命长。
  • 加温、加湿系统完全独立，湿度有自动补水装置。

（五）、控制系统:

1、采用精密液晶显示可编程温度控制器；

2、智能型数显PID微电脑温度控制仪表；

3、触控式设定、数位及直接显示，湿度直接显示百分比，感温传感器采用PT100铂电阻测试器。

4、温度控制采用热平衡调温方式。

5、用精密液晶显示可编程温度控制器可以做程序试验，可以有多组多段编程操作，定值和程序任选，时间任意设定的功能。

6、设备的主要电器元件如断路器、交流接触器均采用“正泰”品牌，其他电器附件采用国产知名品牌。

7、方便的数据处理：可连接打印机或232通讯接口，具有USB数据转移接口（U盘），用电脑显示，并打印温湿度和时间曲线，为试验过程数据储存与回放提供有力保证。

（六）、保护系统：

整体设备超温，风机过热保护，整体设备欠相/逆相，制冷系统过载，制冷机组超压，整体设备定时，其它还有漏电、运行指示，故障报警后自动停机等保护。







三、试验标准：

1、GB2423.1-2008/IEC6008-2-1-2007

2、GB/T 2423.2-2008

3、GJB150.3A－2009

4、GJB150.4A－2009

5、GB2423.22-2008

6、GBT 2424.5-2006

7、GB/T 10589-2008

8、GB/T2423.3-2008(IEC68-2-3)



四、主要技术参数：

型号 LSD-HWHS80L20 LSD-HWHS80L40 LSD-HWHS80L60
标称内容积 80L
内箱尺寸 400mm×500mm×400mm（W×H×D）
外形尺寸 850mm×1420mm×955mm（W×H×D）
技

术

参

数

 温度范围 －20℃ ～ + 150℃ －40℃ ～ + 150℃ －60℃ ～ + 150℃
温湿度范围表
控制精度 温度分辨率：0.01℃               湿度分辨率：0.1%R.H

温度偏差： ±0.5℃              湿度偏差： ±2%R.H

温度均匀度：≦ 2℃                湿度均匀度：±3%R.H

温度波动度：±0.5℃               湿度波动度：± 2%R.H
升降温速率 升温时间：-60℃ → + 150℃    全程平均 ≧ 3℃ / min
降温时间：150℃ → -60℃     全程平均 ≧ 1℃ / min
制

冷

系

统

 压缩机 日本电产全封闭压缩机
冷媒 环保冷媒R404A/R23
制冷方式 单级制冷方式 机械式二元制冷方式
鼓风机 离心风机带强制循环
蒸发器 翅片管式换热器
冷凝方式 风冷
冷凝器 风冷式鳞片式冷凝器，冷却风机散热 不锈钢钎焊板式换热器
干燥过滤器 吸收制冷系统制冷剂中的残留水分、酸性物质，和过滤掉系统中的固休杂质颗粒、铜削等，保护膨胀阀和毛细管的正常工作，不至于发生冰堵和脏堵
加湿系统 不锈钢加湿器
加热系统 镍铬合金不锈钢加热器
供水系统 前置式给水箱，全自动给水系统
控

制

系

统

 控制器 群隆控制器
画面显示

功能

 1.温湿度设定(SV)实际(PV)值直接显示

2.可显示执行程序号码,段次,剩余时间及循环次数, 运转时间显示

3.程序编辑以及图形曲线显示

4.具单独程序编辑画面,每页可输入4个段次温湿度,时间

5.定点或程序动作状态显示

6.语言转换可以切换中文/英文

7.7寸真彩显示屏幕
程序容量

及控制功能

 1.可使用的程序量:最大120组,1个程序可由1~99段次组合而成，容量: 1200段

2.可重复执行命令:每一个命令可达999次，温湿度斜率设定可由时间轴来设定；3.程序间可设定联结使用；程序之制作采对谈式操作简单；具有编辑,清除,插入等功能；组时间信号输出控制(可控制待测物ON/OFF动作)

4.具有9组PID参数设定

5.程序执行中具有跳档,保持功能

6.具有断电程序记忆,复电后自动启动并接续执行程序功能

7.资料获取,汇出,查看图形功能

8.PID自动演算和FUZZY控制功能

9.荧幕可作背光调整,可设定背光时间

10.荧幕显示保护功能可做定时或手动关闭设定

11.程序复制,COPY, 连接功能,编辑实验标题等程序编辑功能

12.具有预约启动及关机功能

13.具有日期,时间调整功能

14.按键及画面锁定(LOCK)功能

15.待机看图功能及异常处理图片说明功能












控

制

系

统

 通讯界面 1.R232/485通讯

2.可显示曲线,资料获取

3.可做为监控及遥控系统
设定方式 中/英文界面、触摸式输入
运行方式 程序方式 / 定值方式
设定范围 最大温度范围上下限5℃
显示分辨率 温度：0.01℃；时间：0.1min;
断电记忆功能 可设定断电恢复模式为：热起/冷起/停止
输入 铂电阻
存储功能 标准配置 记录试验资料曲线，可上传及下载资料，可扩充存储量
软件使用环境 IBM PC兼容机，PⅡ以上CPU，128M以上存储器，简体中文Windows2000或简体中文 WindowsXP作业系统
安全保护措施 整体设备超温，风机过热保护，整体设备欠相/逆相，制冷系统过载，制冷机组超压，整体设备定时，漏电、运行指示，故障报警后自动停机等保护
结构 机箱外壳 优质冷轧钢板静电喷塑（1.2mm厚）
机箱内壁 SUS304#不锈钢板（1.2mm厚）
绝热材料 100mm聚氨酯硬质发泡+100mm高密度玻璃纤维棉
标准配置 φ50测试孔、照明灯、双层真空强化玻璃观察窗
重量 180kg 185kg
电流 25A 30A
额定功率 5.5kw 6.5kw
电源 单相，220V



  • 主要零配件清单：



序号 品名 品牌 参考图
1 温度控制器 群隆
2 制冷压缩机 日本电产
3 超温保护 韩国彩虹
4 电磁阀 三花
5 固态继电器 美格尔
6 断路器 正泰昆仑
7 中间继电器 正泰
8 温湿度传感器 台湾唯乐
9 加热发热管 启东白云
10 加湿桶 启东白云
11 视窗玻璃 台湾佩信
12 交流接触器 正泰
13 过热保护器 正泰
14 自动补水泵 三角洲
15 冷凝器 科威力
16 冷凝风扇 微光/马尔





 六、产品出厂配置：

序号 品名 数量 单位 备注
1 使用说明书 1 本
2 保修卡 1 份
3 设备合格证 1 份
4 装箱清单 1 份
5 试验样品架托盘 2 块
6 试验样品架支撑轨道挂钩 8 个



注：我们始终致力于产品性能和功能的创新及改进，基于该原因，产品技术规格、外观亦会相应改变，上述情况恕不另行通知。本公司保留修改权与最终解释权。
