MIT耐折度测试仪



电  源:  AC 220V  50Hz



为确保使用人员之人身安全及仪器的完好性,在使用本仪器前请充分阅览此操作手册,确实留意其使用上的注意事项。本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。在本操作手册中如有提及之各种“试验规定”、标准时均只作参考用,如贵司觉得有异议请自行检阅相关标准或数据。

1 概述

LSD-135B MIT式耐折度测试仪是我公司按国家标准GB/T 2679.5-1995(纸和纸板耐折度的测定)研究开发的一种新型仪器。仪器具有标准中包含的各项参数测试、转换、调节、显示、记忆、打印,具有数据处理功能,可直接得出各项数据的统计结果。仪器结构紧凑、体积小、重量轻、功能全、卧台式放置、操作方便、性能稳定,适用于各种纸张、纸板、材料耐折度的测定。

仪器可实时显示双折次数,实验完毕后,记录折断时的次数,按“次数/对数”键,显示相应的对数值,按“统计”键,显示标准偏差和变异系数。按“打印”键,可打印出统计报告。

2 标准依据

本仪器参数、功能符合国家标准:

GB/T2679.5-1995 纸和纸板耐折度的测定(MIT耐折度仪法)

Paper and board—Determination of folding endurance(MIT tester)

3、主要技术参数

测量范围 Measuring range 0~99999次
折叠角度 Folding angle 135±2°
折叠速度 Folding speed 175±10次/min
弹簧张力 Spring tension 4.9N、9.8N、14.72N
夹具距离 Range of clamp 3mm
打印输出 Printer 模块式一体热敏打印机
工作环境 Working environment 温度(0~35)℃,湿度<85%
外形尺寸 Dimension 300*350*450mm





  • 仪器构造

本仪器为光机电一体化结构。机械部分包括电机传动部分和张力机构部分。在机械传动方面是通过电机带动曲柄滑块机构实现齿条的来回平动,再通过齿轮齿条的传动来带动折叠夹头来回135°转动。此传动机构传动比较平稳,经过多年的实践检验,是比较可靠的传动方式。张力机构通过下压张力杆使张力弹簧产生形变,形成的弹簧力对被测纸样施力。(被测纸样所受力大小由弹簧所产生的形变调节。)

仪器通过光电电路的检测能对被测纸样的双折次数进行计数,并能使电机在试样测试完毕后自动停止。同时,仪器还通过光电电路的检测实现折叠夹头的自动归位。

电气部分除了参数设定、测量显示外,还根据光电电路的检测对整机进行动作控制。此外,能够统计同组多个试样的实验数据:最大值、最小值、平均值和变异系数,并能将这些统计数据进行打印。电气部分主要由主板、电源板、显示面板和打印机组成。

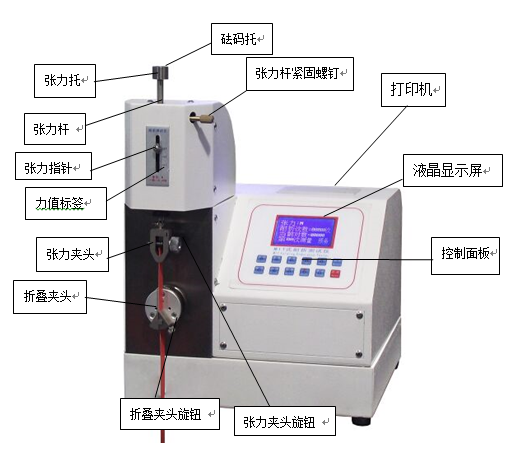

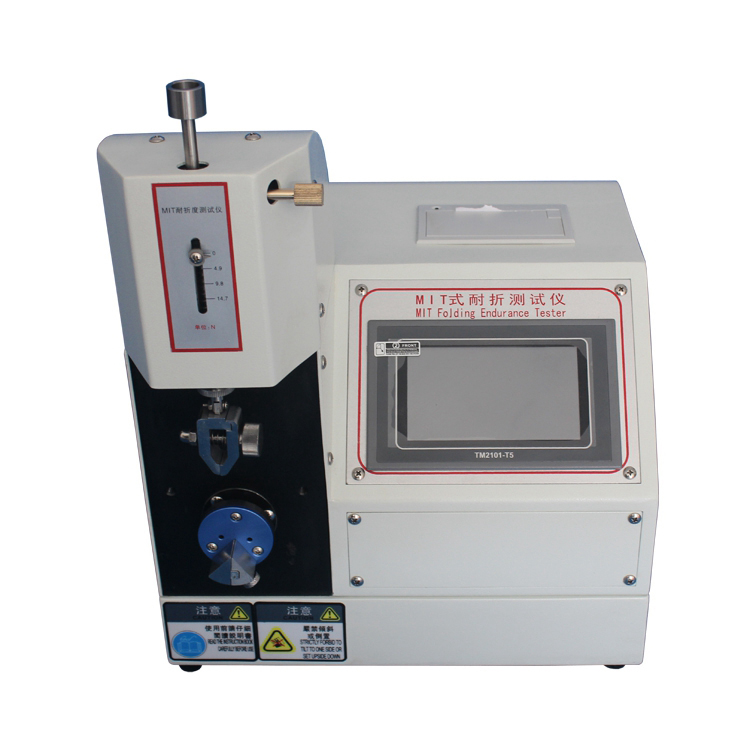

                                                                                            仪器外观图

  • 安置

1、仪器应安放在坚固平稳的水平台面上。

2、将仪器电源线插入仪器左后下部的电源插座,以便为仪器供电。

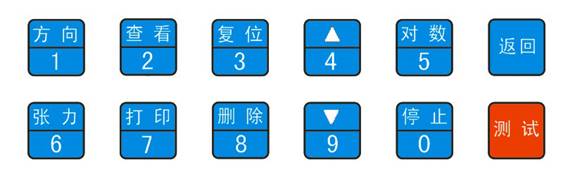

  • 面板说明

1、方向:试验方向(纵、横向         2、查看:查看测试结果

3、复位:使折叠夹头复起始位置       4、▲:用于向上选择

5、次数/对数键:次数与对数转换      6、张力:显示夹持张力

7、打印键:用于打印数据             8、删除键:用于删除测试数据

9、▼:用于向下选择                 0、停止:使折叠夹头处于停止

返回键:用于返回数据状态            测试键:即确定键,用于启动仪器开始测试

7、操作步骤

(一)开机

1.接通电源,按开仪器后面的电源开关,

2.通电后液晶屏显示初始数据

3.几秒后,折叠夹头将自动复位对中归位。

(二)设定参数

1、张力选择,按下“张力”按钮,选择你所需的力值,按“▲”“▼”键选择,按“测试”键确认。

2、根据对应的力值选定砝码,砝码20N、砝码9.8N,砝码为4.9N,两小砝码叠加一起用为14.7N。四档的刻度标尺图见下图。

耐折度仪 刻度



(三)夹试样

首先,用标准切纸刀把要测试的试样切好备用(宽30mm,长大约250mm)。然后根据试验需要的张力把砝码放在张力托上,使张力杆上的张力指针指示数据(4.9N是小砝码,9.8N是大砝码,14.7N是两个小砝码相叠加,),然后,拧紧张力杆紧固旋钮,先将试样夹于张力杆夹头,固定张力夹头(注意:试样务必贴紧夹头内铁片,垂直向下),再固定折叠夹头(注意折叠头要复位归中),夹试样时要求垂直平行、张紧并且不能扭曲。纸张夹好后,将张力杆紧固旋钮旋松。然后把砝码拿下来,放好。

(四)测定试样

夹好试样,拿开砝码,按“测试”键,折叠夹头自动进行折叠,直到折断为止。在折叠时,窗口实时显示折叠次数,折断后,显示最后的折叠次数。

1、按“对数”键,可显示对数。(即为以10为底双折次数对数值)

2、按“方向”键,则可对试样方向进行设定。

(五)清除

如本次折叠不满足要求,可按“删除”键,本次数据不记入统计原始数据,该次测试数据作废,输入“00”可全部删除所有数据。

(六)打印

拉伸完一组试样后,如需打印该组试样的各项参数,在按“打印”键后,即可打印出设定值;弹簧张力;测量值;试样个数及参数的平均值、最大值、最小值、标准偏差及变异系数。

(七)关机

按断电源开关,所有显示熄灭,设定的数据保存

8、校准与使用维护

(一)校准(必要时进行)

将所配给用户的砝码放在张力托上,(小的为4.9N,大的为9.8N)看张力指针是否指在对应刻度上,如有偏差,可用调节旋钮调节,使指针对应标准刻度线,而后再将锁紧旋钮顺时针锁紧。(调节旋钮锁紧旋钮的位置见仪器外观图)。

(二)维护

1、保持仪器清洁,随时清除粘附在夹头导槽内的纸屑和仪器表面的灰尘。

2、注意保护夹头的夹紧面,夹紧面上不应有异物灰尘,试验完毕后将两夹头面合拢,防止灰尘异物落入。

3、注意砝码要保持干净干燥,测试用完要及时拭擦干净,放到专门的盒子里面保存(厂家有赠送),以免砝码被污染、磨损、氧化等造成质量不准确。

9 热敏打印机的使用

9.1打印机更换纸卷

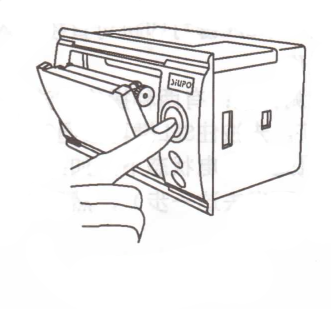

第一步:按下圆按钮将打印机前盖打开;把剩下的纸芯取出,如下图:

第二步:放入新纸卷,如下图

第三步:拉出一部分纸头,放在居中位置,合上前盖,则可以打印,如下图:

9.2 热敏打印机无需更换色带



10、标配:

MIT耐折度测试仪主机 1台 折叠头 1个(赠送3个)
9.8N砝码 1个 热敏打印纸 4卷
4.9N砝码 1个 电源线 1条
说明书 1份
保修卡/合格证 1份
