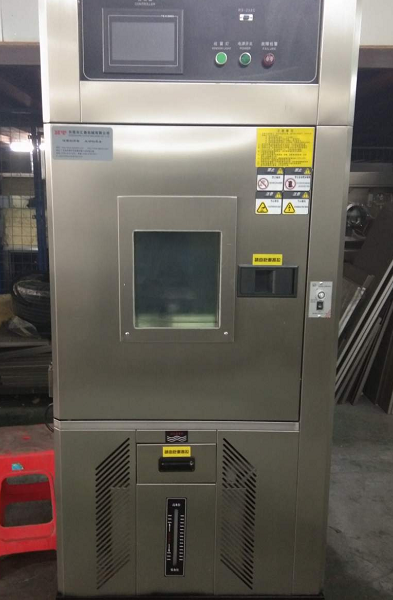

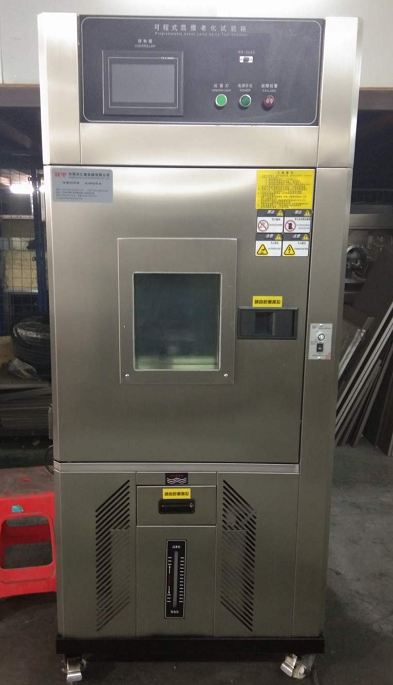

氙灯老化箱

分类: , ,
订购热线:18046321714

描述

用途氙灯老化箱采用能模拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波,可以为科研、产品开发和质量控制提供相应的环境模拟和加速试验。氙灯按光源可以分为风冷式、水冷式,试验参照标准:GB/T 2424.14-1995 电工电子产品环境试验 第2部分试验方法 太阳辐射试验导则、GB/T 2423.24-1995 电工电子产品环境试验 第2部分:试验 试验Sa:模拟地面上的太阳辅射

性能参数

☆、 7 寸原装进采用口韩国三元TEMI990彩触摸屏画面显示直观容易操作,永久性历史数据保存功能.

☆、实时温湿度曲线分析、可以根据客户的要求配备 RS232、USB、RS485 通讯接口连接.

☆、预约开关机功能,结束规划设定,停电自动保存数据曲线。

☆、 加热系统:

连续PID调节,使用交流接触器作为加热执行器,安全可靠,具有单独的超温保护系统。

☆、 风道系统:

为保证较高的均匀度指标,试验箱设有内部循环送风系统;工作室一端的风道夹层内,分布加热器、

制冷蒸发器、风叶等装置;用风机使箱空气循环,当风机高速旋转时,将工作室中空气从下部吸入风

道内,经加热、制冷后从风道上方吹出,在工作室中与试品热交换后的空气再被吸入风道内,反复循

环,从而达到温度设定要求。

☆、控制系统:

控制系统组成:

温度测量:Pt100铂电阻;

湿度测量:Pt100铂电阻干湿球法;

控制装置:触摸屏可编程温湿度控制器TEMI990。可显示设定参数,时间,辐照度、加热器,加湿器等工作状态,同时具有试验自动运行及PID参数自整定功能。 仅需设定温度就可实现制冷机的自动运行功能。控制系统使用智能化控制软件系统,具备自动组合加热,加湿等子系统的工况,从而保证在整个温湿度范围的高精度控制,达到节能降耗的目的。完善的检测装置能自动进行详细的故障显示,报警,如当试验箱发生异常时,控制器自动显示故障状态。

屏幕显示:辐照度:设定温湿度;实测温湿度;

   设定精度: 1℃

运行方式:恒定运行 ;

其它主要低压电气元器件均采用知名品牌产品:如施耐德交流接触器、热过载继电器、欧姆龙小型中间继电器、德力西断路器、台湾凡宜水位浮子开关等。

☆、满足标准:

氙灯老化试验箱采用能模拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波,可以为科研、电子产品开发和质量控制提供相应的环境模拟和加速试验依据。可用于新材料的选择、改变现有材料或评估材料组成变化后耐用性的变化试验,可以很好的模拟在不同环境条件下,材料暴露在阳光下所产生的变化。设备满足相关标准:GB/T16422-2,ASTMD529,ISO4892-2等模拟全阳光光谱

通过将材料曝露在紫外线(UV)、可见光和红外光下,对材料的耐光性进行测定。它采用经过滤处理的氙弧灯来产生与阳光具有最大吻合性的全阳光光谱。采用合理过滤处理的氙弧灯是测试产品对直接光照中或透过玻璃的阳光中的较长波长段紫外线和可见光的敏感度的最佳方式。

符合GB/T 2423.24-1995《电工电子产品环境试验第2部分:试验试验Sa:模拟地面上的太阳辅射》参照塑料氙灯光源曝露试验方法GB9344—88和GB/T9276-96《涂层色漆,清漆试验》设计制作,本试验箱可满足GJB150.7中规定的对纺织品、塑料、天然纤维和橡胶进行光老化试验,GB14522-93人工气候加速试验方法。GB/T5170.9《电工电子产品环境试验设备基本参数检定方法太阳辅射试验设备》的要求,性能指标符合GB/T16585-1996硫化橡胶人工气候老化(荧光紫外灯)试验方法

GB/T22771-2008印刷品与印刷油墨用滤光氙弧灯评定耐光性

GB/T8427-2008纺织品的耐人造光色牢度的试验

同时符合ASTM  C1442   C1501   D904   D3424   D3451   D4101

D4303   D4355   D4459   D479   D5010   D5071 D5794  D2565

D6083   D6551   D6577   D7869   D6695   G151   G155

ISO   105-B02   105-B04   105-B06   11341   3917   4892-1   4892-2   12040等标准

基本原理

人工加速老化仪是科研生产过程中筛选配方优化产品组成的重要手段,也是产品质量检验的一项重要内容应用材料如涂料、塑料、铝塑板、以及汽车安全玻璃等产品标准均要求做耐候性试验。
造成材料老化的主要因素是阳光和潮湿。耐候试验箱可以模拟由阳光、雨水和露水造成的危害。耐候试验箱利用氙灯模拟阳光照射的效果,利用冷凝湿气模拟雨水和露水,被测材料放置在一定温度下的光照和潮气交替的循环程序中进行测试,用数天或数周的时间即可重现户外数月乃至数年出现的危害。人工加速老化试验数据可以帮助选择新材料,改造现有材料,以及评价配方的变化是如何影响产品的耐久性的。

用途:
  耐候试验是科研生产过程中筛选配方优化产品组成的重要手段,也是产品质量检验的一项重要内容应用材料如涂料、塑料、铝塑板、汽车以及安全玻璃等产品标准均要求做耐候性试验。

☆、可程式人工加速老化仪基本参数

1)型号:LSDXD-150

2)工作室尺寸:500*500*600

3)外型尺寸:(约) 1050*970*1750

4)温度范围:RT+0℃~100℃

5)湿度范围:30%~98%RH

6)黑板温度:60℃~100℃±3.0℃

7)温度均匀度:±2.0℃  (空载时)

8)温度波动度:±0.5℃  (空载时)

9)玻璃窗滤光器:1支

10)氙灯灯源:风冷式灯管

11)氙灯数量:1支3KW氙灯灯管

12)降雨时间:1~9999H59M连续降雨可调

13)降雨周期:1~240min间隔(断)降雨可调

14)喷水周期(喷水时间/不喷水时间):18min/102min或12min/48min

15)淋雨水压:0.12~0.15Mpa

16)氙灯功率:5.5 KW

17)加热功率:2.5KW

18)加湿功率:0.75KW

19)样品托盘尺寸:450×720mm

20)样品架与灯距离:230~280mm

21)辐照度范围:光谱波长:295nm~800nm辐照度范围1W~1200W/㎡可调

电源电压:380V,50Hz

性能要求:

1采用能模拟全阳光光谱的氙弧灯来再现不同环境下存在的破坏性光波。

2全自动式手写直接设定温度、湿度、光照、雨淋循环周期,直观的操作界面。

3备品:

(1)提供一年的备品备件。

(2)专用工具一套。

4由供应商提供用户操作手册及安装维护手册和各种相应说明书。

TEMI990控制器

1、7吋彩色触摸屏

2、两种控制方式(定值/程式)

3、传感器类型:PT100传感器

4、输出方式:PID控制输出;(4-20mA)模拟输出;

(1-5V)/(0-10V)可任意选择,8路开关信号辅助输入;(基本配置10个继电器,可选配20个继电器)ON/OFF继电器输出;

5、温度测量范围:-90.00℃–200.00℃,(可选-90.00℃–300.00℃)误差±0.2℃;

6、 湿度测量范围:1.0%–100%RH,误差±1%RH;

7、光照测量范围:可任意设置,特殊功能可定制;

8、程式编辑:可编120组程式,每组程式最大可编100段,并可设置循环运行;

9、通信接口:(RS232/RS485,通讯最长距离1.2km[光纤可达30km]);

10、界面语7吋彩色触摸屏言类型:中文/英文

11外形尺寸:194×133×34(mm) (长×宽×深)

12安装开孔尺寸:189×128(mm) (长×宽)  TFT分辨率:800×480 64K色

一、技术参数

1、灯管功率:3000W

2、灯管长度:约400mm

3、辐照度范围:光谱波长:295nm~800nm辐照度范围1W~1200W/㎡可调

4、冷却方式:风冷

5、有效使用时间:1600小时(超过时间测试误差增大)

6、用途:主要用于国产或进口的氙灯老化机上,模拟太阳光全阳光光谱对材料的老化效果。

二、使用须知

氙灯灯管能够很好地模拟太阳光全阳光光谱,但氙灯灯管发出的光谱在紫外线部分会有部分失真,为了

得到更接近自然的实际的效果,通常氙灯灯管需要配套玻璃过滤片使用(如日光过滤片,窗玻璃过滤片QB过滤片),以得到对应的老化效果;

1超高能效能效比比目前市场上最先进的活塞式压缩机高12%

2杰出的可靠性运动部件少,轴向及径向的泰康柔性设计提供了前所未有的耐液击和容忍杂质的能力
3内置电机断路装置能有效保护电机免受高温及高电流之损坏

4低噪音/低排气脉噪音值比活塞式压缩机低5分贝以上

5简化系统设计独特的卸载启动设计使单相压缩机启动时无需启动电容/继电器

6、近100%的容积效率带来超常的制热能力
7泰康生产的压缩机高效率、低转差率的大体积F级绝缘电机,保证了压缩机高制冷量、低功率消耗及运行安全性。

8泰康压缩机最佳平衡设计,使压缩机振动小、噪音低,运转更为平稳。

不锈钢翅片式电加热管优势:
散热片(翅片式)加热管与普通的加热管相比,具有以下几个优点,翅片式管状电热管与普通光管相比散热面积增加了2.5~4倍,则表面负荷比光管增加了2~3倍,由于散热片电加热器件的长度缩短,使将其本身的热损失减小。在与光管相同功率条件下,具有升温快、热效率高、使用寿命长等优点;在有限的加热装置中,可容纳超光管容量2~3倍的总功率,大大缩小了加热装置的体积,节约了用户的成本;
物理性质:
组成成分:R-125/143A/134A
各成分质量比%:44/52/4分子量:97.6沸点:101.3kpa℃-46.2
临界温度℃:72.1
临界压力:kpa 3728
饱和液体密度:25℃Kg/m³1044
比热:25℃Kj/(kg.k)1.54
破坏臭氧潜能值(ODP):0

等压蒸气比热:(Cp),30℃及101.3kPa[KJ/(Kg·℃)]0.21
沸点下蒸发潜能:KJ/Kg 200.1

  风机特点:

1、风轮为多翼式,高速动平衡校正,风量大,噪音低

2、风壳为精密模具冲压成型,电泳处理,外观精美

3、配备认证高效率马达,直连式安装,性能稳定
4、出风口附带方转圆配件,安装可多向角度调整
5、风道优化设计,节能效果明显
6、风机可做特殊材质,可做无段变速等特殊性能处理
7、风机匹配马达可订做异频率或异电压、交流或直流

1、翅片类型:波纹片或者平片。

2、铜管采用高纯度无缝紫铜管, 寿命长,不易破裂腐蚀

3、盘管外框端板采用优质钢板制作而成,强度高,耐腐蚀,装配组合容易。

4、独特的交叉管方式可保证整个盘管迎风面积分液均匀。

5、翅片与铜管经机械涨管或超高压液压涨管,确保接触紧密,发挥最佳换热效果

6、套片间距选择性大,减少了低温系统盘管积霜的影响。

7、盘管内回路依据设计流速需要 ,采用单、双回流系统,水阻小, 热交换性能好。

8、冷媒盘管经高温加热真空干燥作业,确保腔内无杂质水份存在。

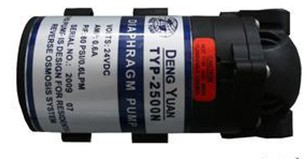

规格:100加仑台湾名牌邓元水泵 家用纯水机通用

输入电压:24VDC(直流)

工作电流:0.6AMP

工作压力:125PSI

工作流量:0.85L/M

净重:1.8公斤

自吸距离:2M

体积:18*10*10cm3



特点:

采用3/8″铜管及麻点铝片,经过机械胀管将铝片与铜管紧密贴合,换热效率高;产

品经过2.5MPa气压试验检漏,出厂并保留0.05MPa~0.1MPa的压力;可使用于R22

、R134a、R404A等制冷工质,广泛配套于各种氟利昂制冷设备中使用FN型冷凝器选用大功率、大风量、低转速电机,且内置安装,外形美观、噪音小,可配套噪音较低的机组中使用;FNV型冷凝器迎风面大,换热效果好,配用6极电机,噪音小;可配套于较大的冷凝机组中使用;可根据客户要求设计各种型式风冷凝器。



主要配件:

序号 设备 牌子型号 数量
1 外箱材质          优质冷板烤漆 1批
3 内箱材质          SUS304镜面型 1批
4 控制器            TEMI990 1台
5 氙灯灯管            ALTAS 1支
6 压缩机               泰康 1台
7 冷凝器             中力 1
8 油分离器             ALCO 1
9 干燥过滤器            丹佛斯 1
10 丹佛斯膨胀阀            丹佛斯 1
11 电磁阀          SAGINOMIYA 2
12 蒸发器            中力 1
13 制冷剂            404A 批
14 发热管            飞扬 5
15 水泵            TIY 1
16 玻璃操作门            佩信 1
17 照明灯           欧司朗 1
18 中间继电器           欧姆龙 3
19 保温棉        聚氨酯发泡板 1批
20 循环风机            尚昱 2
21 超温保护            RKC 1
22 接触器           施耐德 7
