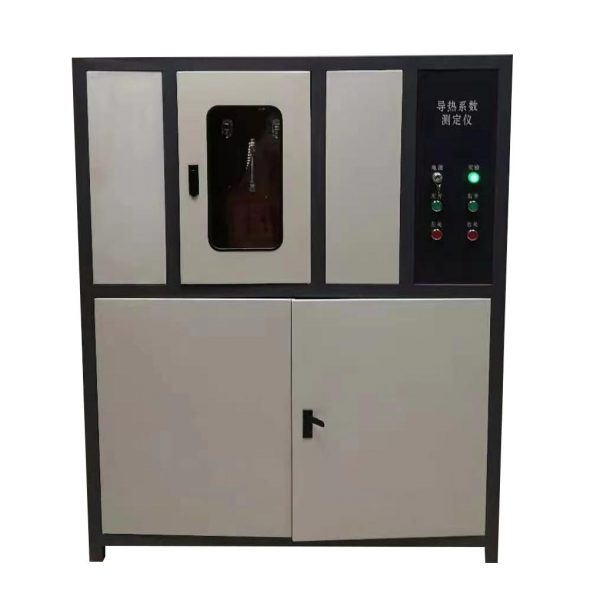

LSDDR-1530导热系数测定仪

描述

一、 产品介绍

用于测量各种匀质板状绝热保温材料及非良导热材料的导热系数。测定仪采用微机自动控制系统，具有实验过程自动控制、自动完成数据采集和生成报表等优点，智能化程度高。是目前国内开展此类检测项目的理想选择。



二、 检测项目

用于测量各种匀质板状绝热保温材料及非良导热材料的导热系数。

三、 产品原理

在稳态条件下，防护热板装置的中心计量区域内，在具有平行表面的均匀板状试件中，建立类似于以两个平行匀温平板为界的无限大平板中存在的一维恒定热流。

四、 执行标准

GB/T10294-2008《绝热材料稳态热阻及有关特性的测定 防护热板法》

GB/T 3399-1982《塑料导热系数试验方法 护热平板法》

五、 产品参数



型号：	LSDDR-1530
外型尺寸(长x宽x高)	1020x650x1480(mm)
试件规格	(计量)150×150(mm)-(防护)300×300(mm)
试件厚度	按国家标准  ≤37.5(mm)，装夹厚度≤50(mm)
导热系数测定范围	0.0100~2.0000W/(m.k)
冷板温度	3℃~90℃
热板温度	≤120℃
测试准确度	≤±2％
测试重复性	≤±1％
配带动力	3Kw  220V



六、 测试装置结构

采用双试件防护热板法(GB10294-2008),由微机自动控制系统、计量加热单元、冷板单元、防护单元、外防护单元、测量系统、压紧系统、制冷机构等组成。

1. 微机自动控制系统

计算机输出信号经I/O和D/A转换控制相应执行元件，实现控温、计算、温度采集、打印测试报告、显示过程曲线等功能。人机对话窗口显示各面温度值，并具备自诊断功能。

2. 计量加热单元

采用铝板板作为加热面板，因其具有高导热性能，使加热板面温度更均匀、热惯性小，这样使测量结果更精确。

3. 冷板单元

采用恒温水箱控制两个冷板的温度，冷板温度可设定，微机自动控制，有利于控制两侧的温差趋于相同。

4. 防护单元

采用与计量加热单元相同的面板材料，精确控制隔缝两侧的温差，降低测试误差。

5. 外防护单元

采用软木制成的防护套作为外防护单元，使实验环境条件更稳定，有利于提高测试精度。

6. 测量系统

采用稳定性更高的美国达拉斯18B20数字式温度传感器和高精度直流功率传感器，使数据采集结果更准确。

7. 压紧系统

采用气动技术，利用气缸自动压紧试件，无需人工调整压紧力，使试件装夹十分方便。

8. 制冷机构

能够实现迅速降低冷板温度和试件测定平均温度低于室温的检测，使检测范围更大且不受环境温度影响。

七、 操作说明

1. 手动操作

接通电源，按下控制柜上“电源”按钮，电源指示灯亮,点动“左开”、“左关”、“右开”、“右关”按钮即可打开或关闭试件装夹装置，以便实验人员安装和拆卸试件。

2. 微机操作系统

• 连接好微机系统，接通电源，启动电脑进入WinXP操作系统，双击“导热系数”图标进入自动控制系统。

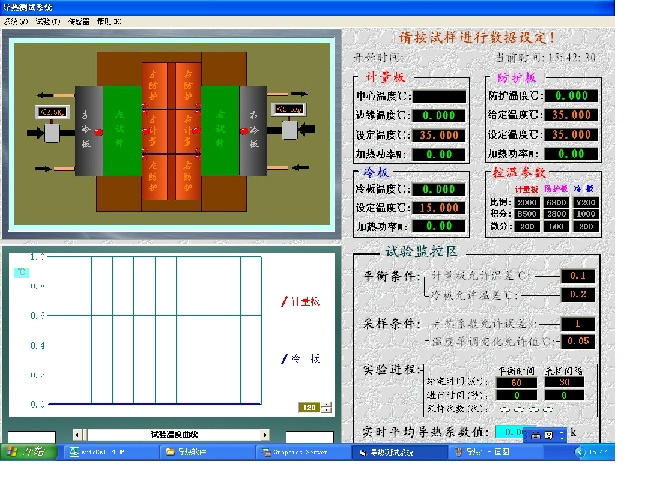

• 点击“退出”按钮退出操作系统，点击“测试”按钮进入主画面（见图二）。

（图二）

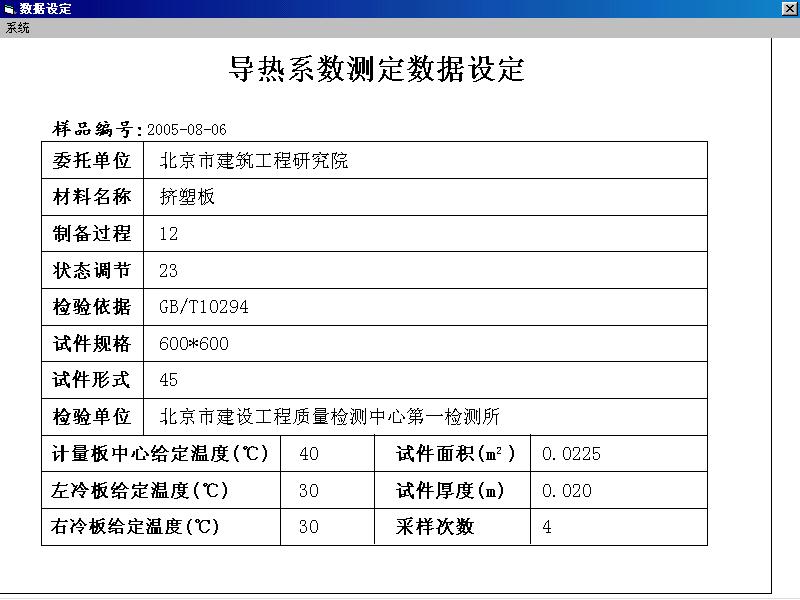

• 点击“试验”菜单下“数据设定”即可进行数据设定（见图三、图四）。

（图三）

                                                                                                                        （图四）

• 点击数据设定窗口中“系统”菜单下退出“退出”回到主画面。

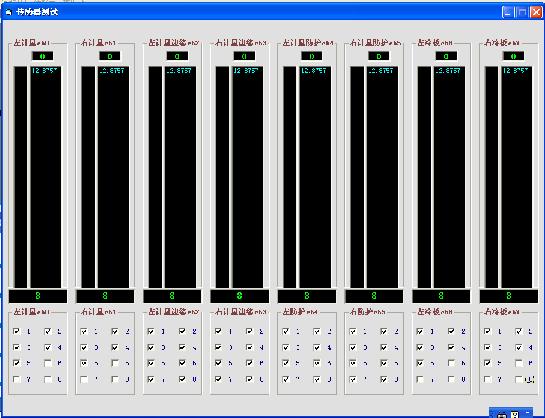

• 点击主菜单“温度传感器检测”可监控传感器是否正常：

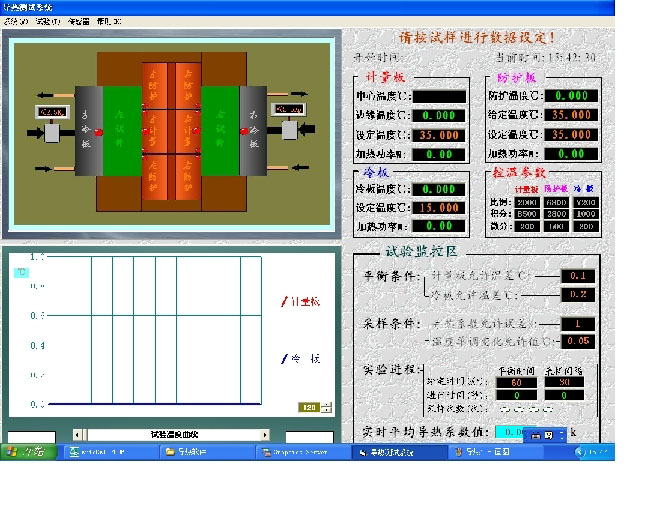

• 点击“试验”菜单下“开始”即进入实验状态（见图五）。

                          （图五）

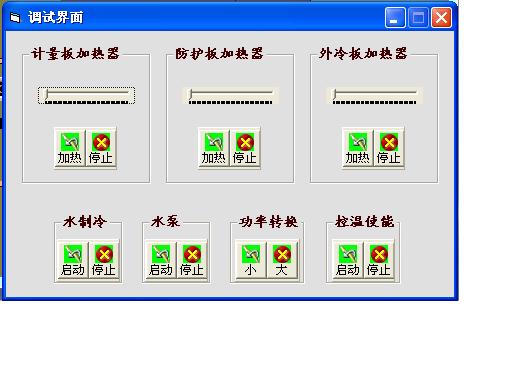

• 点击“系统”菜单下“调试”即打开调试界面（见图六、图七）。

（图六）

（图七）

• 如果冷板给定温度≥（环境温度+10）℃则需按下水制冷“停止”按钮，其余项目原则上按出厂时设定不变，如有变动以服务人员现场调试为准。

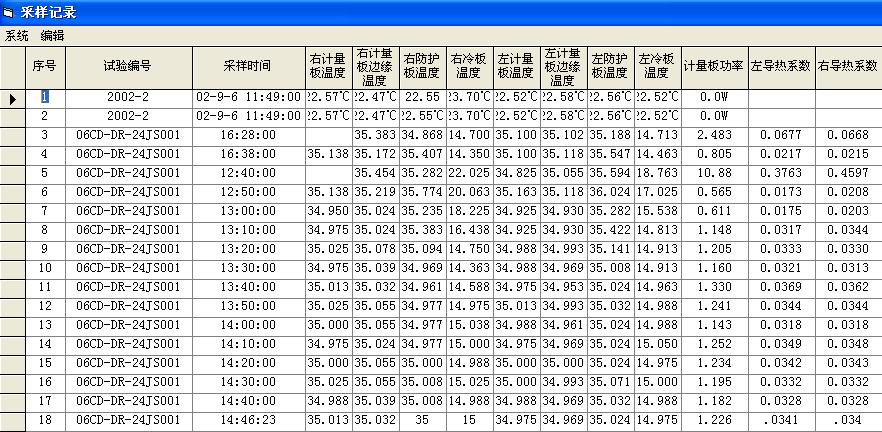

• 点击主画面“试验”菜单下“采样记录”即可进入测试记录画面（见图八）。

图八

在测试记录画面里可以查看整个实验过程中的各实验数据，也可删除历史数据。

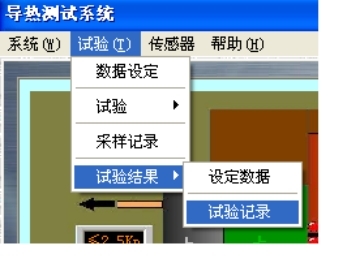

• 点击主画面“试验”菜单下“试验结果”下“试验记录”即可进入测试记录画面（见图九、图十）。

（图九）

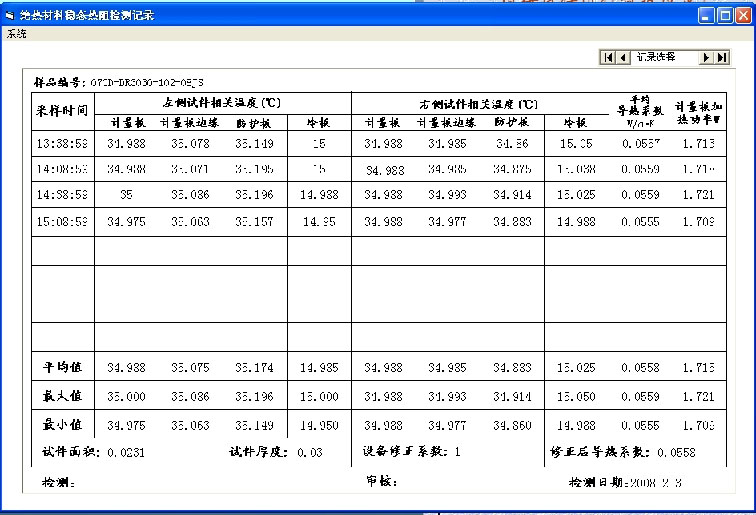

测试记录画面中点击“记录选择”，可以选择各次实验原始记录，最后一个记录为最后一次实验原始记录。按下画面中“系统”菜单下“打印”即可打印出所选原始记录。

（图十）

• 实验自动结束，如在实验过程中停止实验则点击主画面中“试验”菜单下“结束”即退出实验状态（见图五）。
• 点击主画面中“系统”菜单下“退出”即退出主画面。
• 取出试件后断开电源结束实验。
• 整理实验报告。

八、 注意事项

1. 实验后应特别注意清洁和防锈维护；
2. 设备安装调试后，操作者应经常检查控制箱的接地保护是否正常；
3. 环境及设备应保持总体清洁,环境温度保持在18-25 ℃,相对湿度<50%；
4. 应保持水箱防冻液或水清洁、并定期换防冻液或水；
5. 定期核对功率传感器；

6．整机长时间停用时，应拨去总电源插头，并注意防锈、防尘。





九、 产品配置



序号	名称	规格/型号及用途	数量	产地
1	控制柜体	设备整机	1台	本公司
2	制冷机构	1/3P、水箱控温用	1套	意大利阿斯帕拉
3	数据采集器	数据采集及控制	1套	北京双诺
4	计量加热单元	实现计量温场	2套	本公司
5	防护单元	实现防护温场	2套	本公司
6	外防护单元	热板的侧向温场保护	1套	本公司
7	加热片	薄膜式、加热用	1套	本公司
8	冷板单元	铝板、实现冷面温场	2套	本公司
9	压紧系统	用于试件的夹紧	2套	本公司
10	气动元件	用于控制试件的夹紧力	2套	台湾亚德克
11	水箱	用于冷板温度的控制	1套	本公司
12	循环泵	RS25-6、冷板水路循环	1套	威乐
13	温度传感器	DALAS18B20(数字式)	52点	美国
14	模块	温度采集	1件	本公司
15	微机系统	数据采集及自动控制	1套	品牌
16	气泵	提供气源	1套	上海杰豹静音
17	计量电源	用于计量加热单元控温	1套	上海复旦
18	防护电源	用于防护单元控温	1套	杭州西子
19	交流调压模块	用于水箱控温	1套	杭州西子
20	计量功率传感器	1906B、计量功率测量	1套	维博
