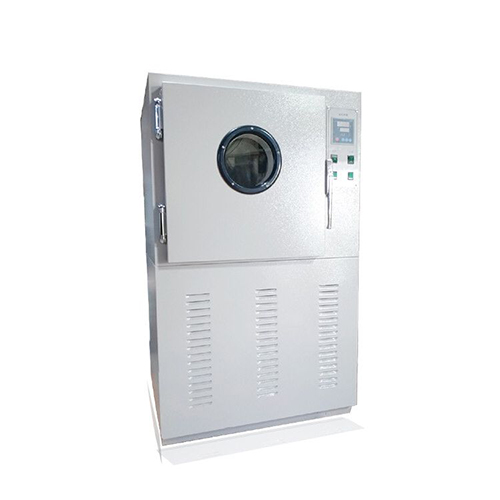

经济型老化试验箱

分类: ,
订购热线:18046321714

描述

一、概述:

LSDLH-C型老化试验箱适用于科研单位和工厂作可塑性材料(橡胶、塑料)、电气绝缘及其他材料的热老化试验。

温度控制采用笔段式液晶显示仪表,从室温至300℃范围内可任意设定工作温度,自动恒温,本箱其结构及所配用仪表、材料是在对箱内气流和温度作了详细研究后设计的具有控温灵敏,温度均匀,性能稳定,其性能符合GB3512《橡胶热空气老化试验方法》国家标准有关“试验装置”的要求。

二、技术指标:

1、电源电压:AC220V 50Hz

2、功率:1500W

3、最高工作温度:300℃

4、温度波动度:≦±1℃

5、温度均匀性:≦±1℃%

6、换气量:3-10次/h

7、风速:0.5-1.5m/s

8、转盘转速:11-12r/min

9、工作室尺寸:450*450*450mm

三、产品特点:

本试验箱外壳用冷轧薄钢板制作而成,上半部为试验室及电气控制部分,下半部为减速传动装置。

箱内两侧装有紫外灭菌灯,高档紫外线除菌灯的配备使工作得心应手。

试验室和箱壳之间是保温层和风道,用玻璃纤维作保温材料,使试验室内温度不致外导而影响恒温及灵敏度,箱体内壁涂有高温银粉漆,试验室中央装有供老化试验用的试品转盘,它由电机及变带装置带动,试品转盘分上下两层,可挂100多个试品夹子,也可取出转盘,装上网板作恒温箱使用。循环的热风从试验室左侧的壁孔进入室内,流经试样从右侧壁孔经鼓风机叶轮,再通过风道向试验室循环。在循环系统中装有排气装置,把已通过试验室内的一部分空气排至箱外,为了改变排气量。要箱体后面装有可调节排气阀。

在室内装有照明灯,在试验进行中能方便地从外面观察到试验状态。

  • 使用方法:
  • 电源设备,应在供电线路中装有合适负荷的保险丝装置,供本箱专用,且有良好接地装置。
  • 试品准备:将试品逐一编号后,用试品夹钩挂于试品转盘上,以相互不接触撞为宜。

3、待一切准备就绪,即关上箱门。

面板指示:

指示灯定义:“RUN/AT”指示灯:运行时此灯点亮,运行结束时熄灭;自整定时此灯闪烁。

“OUT”指示灯:有加热输出此灯点亮,反之熄灭。

“ALM”指示灯:超恒温报警时此灯点亮,反之熄灭。

控温仪操作及其使用方法:

  • 控制器上电,显示窗上排显示“Inp”,下排显示“量程值”约3秒后进入正常显示状态。
  • 温度及恒温时间的参看与设定

点击“设定”键,进入到温度设定状态,显示窗下排显示提示符“SP”

上排显示温度设定值(先个位值闪烁),可通过移位、增加、减小键修改到所需的设定值;再点击“设定”键,进入到恒温时间设定状态,显示窗下排显示提示符“St”,上排显示恒温时间设定值(先个位值闪烁),可通过移位、增加、减小键修改到所需的设定值;再点击“设定”键,推出此设定状态,修改的设定值自动保存。

当恒温时间设为“0”时,表示没有定时功能,控制器连续运行,显示窗下排显示温度设定值;当设定时间不为“0”时,显示窗下排显示运行时间,并且最后一位小数点亮,等测量温度达到设定温度后,定时器开始计时,点亮的小数点开始闪烁,时间到,运行结束,显示窗下排显示“End”,蜂鸣器鸣叫30秒。运行结束后,长按“减小/再运行”键3秒可重新启动运行。

  • 超恒温报警时,蜂鸣器连续鸣叫,“AlM”报警灯点亮。若由于改变温度设定值而产生超温报警,“AlM”报警灯点亮,但蜂鸣器不鸣叫。
  • 蜂鸣器鸣叫时可按任意键消音。
  • “移位”键:在设定状态点击此键可使设定值移位闪烁修改。
  • “减小”键:在设定状态点击此键可使设定值递减,长按此键可使设定值连续递减。
  • “增加”键:在设定状态点击此键可使设定值增加,长按此键可使设定值连续增加。
  • 在设定状态下若1分钟之内无任何键按下,控制器会自动返回到正常显示状态。
  • 若控制器显示窗上排显示“—”,表示温度传感器或控制器本身故障,请仔细检查温度传感器及其接线。

温度内部参数的参看与设定

长按设定键约3秒,控制器显示窗下排显示密码提示符“Lc”,上排显示密码值,通过增加、减少和移位键,修改到所需的密码值。点击设定键,若密码值不正确,控制器自动返回到正常显示状态,若密码值正确,则进入到温度内部参数设定状态,再点击设定键可一次修改各个参数。再长按设定键3秒,可以退出此状态,参数值自动保存。



参数指示 参数名称 参数功能说明 范围(出厂参数)
Lc 密码 “Lc=3”时可查看并修改参数值 0
AL 超温偏差报警 当“温度测量值>温度设定值+AL”时,报警灯亮,蜂鸣器鸣叫,断开加热输出。 (0.0~100.0℃)20.0
T 控制周期 加热控制周期。 (1~60秒)
P 比例带 时间比例作用调节。 (1.0~量程值)35.0
I 积分时间 积分作用调节。 (1~1000秒)200
d 微分时间 微分作用调节。 (0~1000秒) 200
Pb 零位调整 修正传感器(低温)测量时产生的误差。Pb=实际温度值-仪表测量值 (-12.0~12.0℃) 0.0
Pk 满度调整 修正传感器(高温)测量时产生的误差。PK=1000*(实际温度值-仪表测量值)/仪表测量值 (-999~999) 0



五、环境条件:

1、 温度:5-40℃

2、 相对湿度:≦85%

3、 气压:86-106Kpa



  • 注意事项:
  • 本箱必须有效接地,以确保安全。
  • 试验室内照明灯不要随便开启,且开的时间不宜过长,以免烧毁。
  • 使用本设备应有专人负责看管,试验完毕应切断外接电源。
  • 箱内设置试品时不能太密,以免影响工作室内气流的正常流动,造成试验失效。
  • 请勿随意拆装电器元件及设备的零部件,以免损坏电气控制线路及设备的人为事故而  影响其性能与正常工作。
  • 严禁利用本箱干燥处理易爆、易燃、易挥发的物品。

七、常见故障处理:

现象 原因 处理方法
1.无电源指示 1.电源线未插好或断线

2.熔断器开路

1插好电源插头、检查电源线

2更换熔断器

2.箱内温度不上升(接上表) 1.设定温度过低;

2.控温仪损坏

3.电加热器损坏

1.调整设定温度

2.更换控温仪

3.更换电加热器

3.仪表PV显示“0000”或者数字上下串

温度传感器损坏



更换温度传感器
4.超温报警异常 1.设定温度过低

2.控温仪损坏

1.调整设定温度

2.更换控温仪

八、装箱单:

序号 类别 名称 单位 数量 备注
1 文件 使用说明书 1
2 文件 合格证 1
3 备件 熔断器芯 2
4 配件 转盘 1
5 配件 实验夹 1
6 配件 隔板网 2
7  配件 温度计 1
