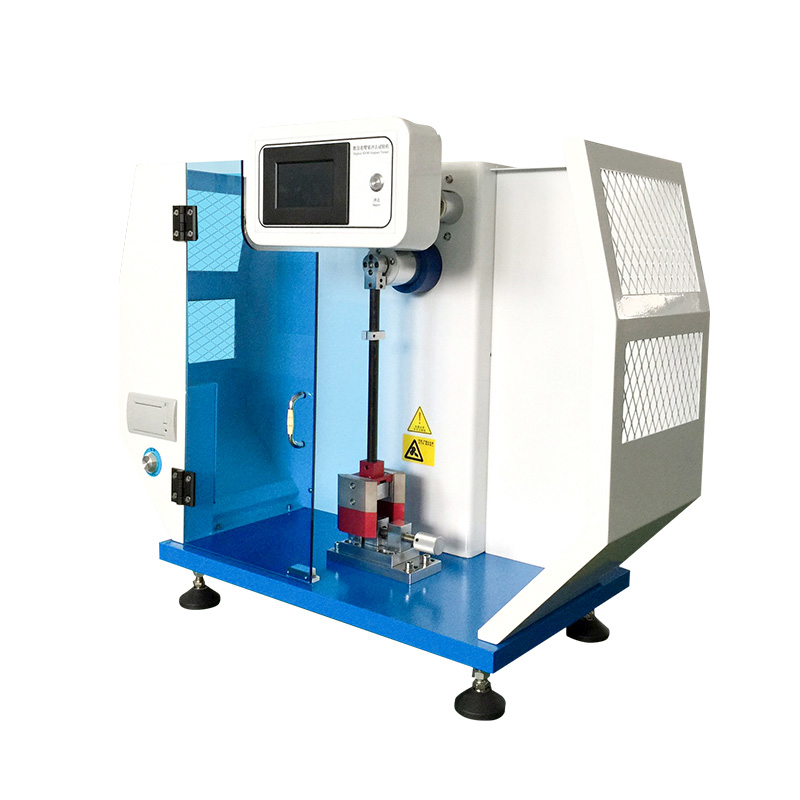

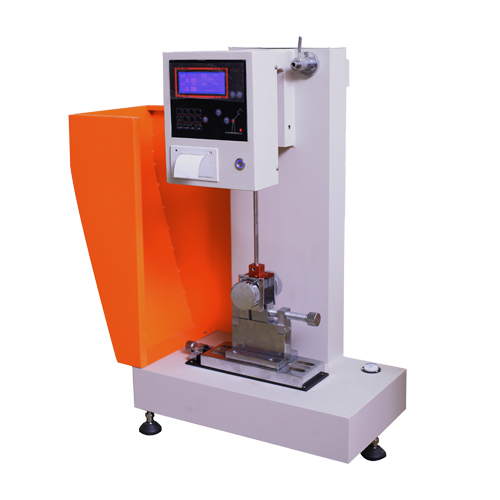

LSDXB-22J悬臂梁冲击试验机

分类: 标签: ,
订购热线:18046321714

描述

产品型号:LSDXB-22J





一、概述:

LSDXB-22J悬臂梁冲击试验机用于测定塑料、增强尼龙、玻璃钢、陶瓷、铸石、塑料电器、绝缘材料等非金属材料的冲击韧性。是科研单位、大专院校、非金属材料生产厂家进行质量检验的常用设备,该机是一种结构简单,操作方便,测试精度高的仪器。该机符合ISO179—92, GB1043 –93 标准的要求。数显式冲击试验机采用高精度编码器技术,具有精度高、稳定性好和测量范围大等特点,数字化测量显示冲击强度及平均值,能量损失自动修正打印试验报告等功能



二、符合标准:

该机符合国际标准ISO180—1992《塑料—硬质材料悬臂梁冲击强度的测定》;国家标准GB/T1843—1996《硬质塑料悬臂梁冲击试验方法》、机械行业标准JB/T8761—1998《塑料悬臂梁冲击试验机》。



三、技术参数:

1、冲击能量: 5.5J、11J、22J

2、摆锤预扬角:1500

3、电源:交流220V  50Hz

4、外形尺寸:520×290×800mm

5、净重:约80kg

6、悬臂梁冲击试验机参数:

          技术参数 悬臂梁冲击试验机
冲击速度 3.8m/s
摆轴中心至冲击刃中心的距离 335mm
刀刃夹角 300
刀刃圆角半径 2mm
支座圆角半径 1mm
支座前角
支座后角 10°
支座跨距 40,60,62,70mm
刀刃中心距钳口 22
试样类型及尺寸

(长×宽×厚)mm3





ISO180-1993或GB/T 1843-1996:

1型试样:80×10×4

2型试样:63.5×12.7×6.4

3型试样:63.5×12.7×3.2

4型试样:63.5×12.7×12.7



7、摆锤自由摆动时的能量损失的相对误差

8、摆锤力矩



请用户按如下公式自行计算

MN = EN/[1+sin(π/3)]≌0.535898EN

式中:         MN:摆锤力矩(N·m)

EN:摆锤标称能量(J)



四、工作环境及条件:

1、室温控制范围:10℃~35℃

2、相对湿度≤80%

3、设备牢固地安装在坚固的基础上,该基础的质量应至少为所用摆锤质量的40倍,其水平度为0.2 : 1000

4、周围环境中无震动,无腐蚀性介质,无强电磁干扰。
