一、 用途及使用范围
玻璃制品应力检查仪,也称偏光应力仪,是应用偏振光干涉原理检查玻璃的内应力或晶体双折射效应的仪器。仪器备有灵敏色片,并应用1/4波片补偿方法,因此本仪器不仅可以根据偏振场中的干涉色序定性或半定量的测量玻璃的内应力,还可以定量测量玻璃内应力的级别数值。
本仪器适用于对各种玻璃瓶、罐、杯、玻璃管、灯泡、异型制品、玻璃器皿、水晶制品、人工宝石、光学玻璃及其它光学材料应力测量和产品质量控制,尤其在白酒瓶、啤酒瓶、牛奶瓶等玻璃制品生产中广泛应用于应力测量。本仪器可用于判定透明注塑制品残余应力分布,有助于优化模具设计及提高注塑工艺。
本仪器采用LED光源,使用寿命长,相对于传统应力仪产品节能85%以上;由于LED光源是冷光源,热辐射小,大大降低了对起偏镜造成的损害,进而提高了仪器整体的使用寿命
二、 测试原理
利用本仪器在测试内应力时可直接读出制品的应力等级。按照国家标准《玻璃瓶罐内应力检验方法》(GB/T4545)中的描述(参见附表二),玻璃瓶罐内应力表观应力级数共分为10个等级,即检偏镜旋转7.3゜为一个应力等级,也就是说检偏镜旋转0゜~7.3゜为1级应力,7.4゜~14.6゜为2级应力,以此类推。

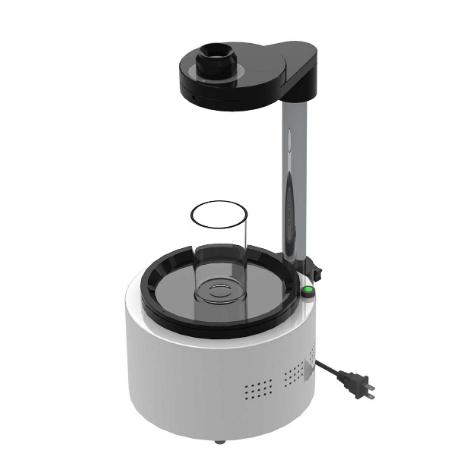

仪器的最小刻度值为3.65゜,因而可精确读数到相当于国家标准的0.5级精度。为便于医药包装行业对安瓿瓶、西林瓶等制品的内应力检测要求,度盘上的绿色标线(数字2旁边较长的绿线)为常用的40纳米(nm)标线。如图1所示。
三、 仪器参数
测量范围 | 1~10级(符合 GB/T4545) |
测量精度 | 0.5级 |
检偏振镜度盘格值 | 3.65° |
检偏振镜旋转角度 | 360° |
偏振场直径 | 150mm |
起偏镜、检偏镜间调整距离 | 100-280mm(可定制) |
光源 | LED 3500K |
光场亮度 | >800Lux |
功耗 | <8w |
电源 | AC 220V/50Hz |
