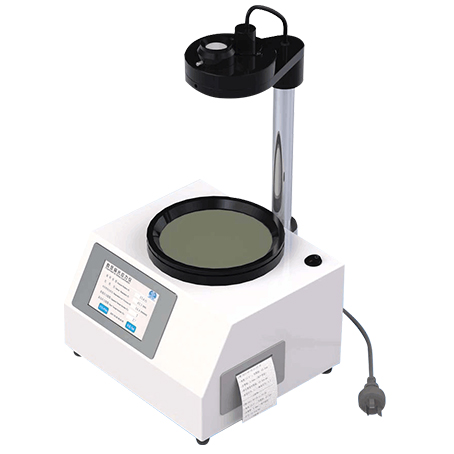

LZY-150C触摸屏数显应力仪

分类:
订购热线:18046321714

描述

一、 用途及使用范围

LZY-150C触摸屏数显偏光应力仪,是集应力检测、数据计算、液晶触屏、打印输出等多种功能于一体的玻璃及透明塑料制品内应力检测仪器,进一步满足了医药、食品包装等行业以及计量检测服务机构对应力检测的规范性要求。

LZY-150C触摸屏数显偏光应力仪,选用高精度编码器进行测量,使用彩色5英吋触摸屏显示检测结果,适合光学仪器厂、玻璃厂、玻璃制品厂、药包企业、实验室、计量检测服务机构使用,用于测量各类玻璃制品(包括各类玻璃瓶、罐、杯、管、器皿、灯泡、灯管、玻璃量器、玻璃仪器、光学仪器、异型制品、手机屏幕等)、水晶制品、人工宝石、透明塑料制品及其它光学材料内应力的测量。

二、 测试原理

LZY-150C触摸屏数显偏光应力仪,配备1/4波片和全波片(也称灵敏色片),因此提供两种测量方法:

  • 定量测量(Senarmont补偿法):仪器配备1/4波片,采用补偿法定量测定玻璃的内应力数值。
  • 定性测量(比色法):仪器配备全波片,可以根据偏振场中的干涉色序,通过观察干涉颜色情况,定性判断玻璃制品的内应力大小及分布。

三、 产品特点

LZY-150C触摸屏数显偏光应力仪,具有测量精度高、应力数据自动计算、直观显示多组数据、打印、暗视场无需校准及绿色节能等先进特点:

  • 测量精度高:采用高精度角度编码器,测量精度优于0nm。
  • 五组数据直观显示:使用彩色5英寸液晶显示屏同时显示5组数据。结合用户输入的参数自动进行计算,可同时显示测量角度值、光程差数值、单位厚度光程差、表观应力级数和真实应力级数。
  • 中英文界面触摸屏操作:中英文触摸屏操作界面。
  • 无需校准暗视场:仪器始终保持正确零点,用户测量过程中无需重复校准零点,避免人为校准造成误差。
  • 绿色节能:仪器采用LED光源,绿色节能,寿命更长。
  • 人体工程学和模块化设计:方便用户使用和维护。

四、 符合标准

LZY-150C触摸屏数显偏光应力仪在出厂前已严格调试,开机即可使用,符合或满足如下标准(包括但不限于)要求:

GB/T 4545  《玻璃瓶罐内应力检验方法》

GB/T 12415 《药用玻璃容器内应力检验方法》

GB/T 15726 《玻璃仪器内应力检验方法》

GB/T 18144 《玻璃应力测试方法》

YBB00162003 《国家药品包装容器(材料)方法标准  内应力测定法》

JC/T 655   《石英玻璃制品内应力检验方法》

JC/T 915   《热弯玻璃》

ASTM C148 (Standard Test Methods for Polariscopic Examination of Glass Containers)(玻璃容器偏振镜检查的试验方法)

五、 技术参数

测量精度 ≤2nm
复零误差 ≤2nm
光程差示值 0.1nm
角度示值 0.1°
偏振场直径 150mm
视场光亮度 >120cd/m2
检偏镜旋转角度 360°(土180°)
偏振场间距调整范围 80-250mm(可定制)
光源 LED 色温 3500K
电源 AC 220W/50Hz
总功率 30w(峰值)
显示屏 彩色5 英寸触摸屏
打印机 微型针式打印机/58-40mm/普通白卷纸
净重 10Kg
包装 铝合金仪器箱

六、 界面介绍



  • 中英文界面显示:操作界面采用中文和英文同时显示。
  • 自动计算应力结果:用户正确设定厚度值以及壁厚单位,系统自动计算单位长度的光程差值和真实应力级数。
  • 直观显示五组数据:在数据显示界面同时显示五组检测数据:旋转角度、光程差、单位厚度光程差(应力大小)、表观应力级数和真实应力级数。
  • 数据打印:对测量数据进行打印。在主界面上点【打印】按钮,可将当前显示的数据进行打印。
  • 设置:进行必要的参数设置,如调整时间、输入厚度值、设置壁厚单位。
