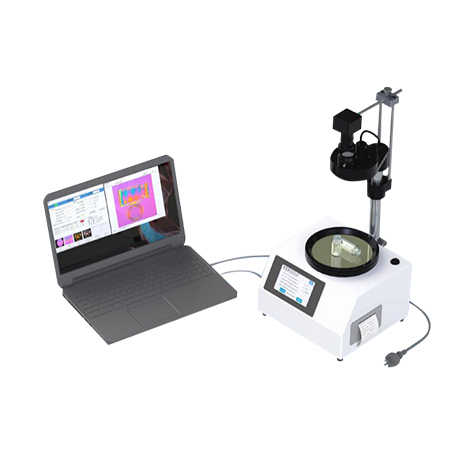

LZY-150CMC智能偏光应力仪

分类:
订购热线:18046321714

描述

一、 用途及使用范围

LZY-150CM/CMC系列智能偏光应力仪,是集应力检测、权限管理、数据管理、报表打印等多种功能于一体的内应力测量仪器,进一步满足了医药、食品包装、玻璃仪器等行业以及计量检测服务机构对应力检测的要求,符合GMP四级权限管理要求,确保测量数据的完整性和可追溯性。

LZY-150CM/CMC系列智能偏光应力仪,通过配备电脑和专业软件,进一步使测量数据在电脑上显示、计算并对检测数据进行管理。使用专业应用软件“偏光应力仪检测管理软件StressExamWorks”可以将应力仪的测量数据输出到电脑,进行测量数据的保存、管理、输出,进而打印检测报告,实现更智能、更便捷、更安全、更规范的检测要求。

LZY-150CM/CMC系列智能偏光应力仪,适合光学仪器厂、玻璃厂、玻璃制品厂、药包企业、实验室、计量检测服务机构使用,用于测量各类玻璃制品、水晶制品、人工宝石、透明塑料制品及其它光学材料应力值的测量。

LZY-150CM/CMC系列智能偏光应力仪,配备1/4波片和全波片(也称灵敏色片),因此提供定量测量(Senarmont补偿法)和定性测量(比色法)两种测量方法。

二、 产品配置

LZY-150C/CM/CMC系列智能偏光应力仪,配合我公司LZY-150C偏光应力仪使用,应用StressExamWorks专业数据管理软件,实现应力检测的数据管理。

LZY-150C:基本检测功能,触摸屏,计算应力,可打印检测数据。

LZY-150CM:配合电脑使用,实现应力检测的数据计算、数据管理、报表输出。

LZY-150CMC:在CM的基础上增加工业相机,实现拍照及照片管理,可以打印单页检测报告。

配置差异表:

项目 C系列 CM 系列 CMC 系列
仪器主机 ü ü ü
检测数据小票打印 ü ü ü
数据计算 ü ü ü
电脑 ü ü
数据线 ü ü
专业软件 ü ü
统计检测报告 ü ü
工业相机 ü
相机镜头 ü
相机数据线 ü
相机安装支架 ü
单页检测报告 ü

三、 产品特点

LZY-150CM/CMC系列智能偏光应力仪,具有测量精度高、数值计算、直观显示多组数据、暗视场无需校准及绿色节能等先进特点:

  • 测量精度高:采用高精度角度编码器,光程差测量精度0nm。
  • 应力自动计算:用户输入总壁厚,可按照标准要求计算应力大小或应力级别。符合GB/T 4545、GB/T 12415、GB/T15726等标准对数据计算的要求。
  • 五组数据直观显示:应用彩色5英寸液晶显示屏,同时显示测量角度值、光程差数值、平均厚度光程差(应力值)、表观应力级数和真实应力级数,满足不同行业的测量需求。
  • 数据打印功能:采用微型打印机打印测量数据小票。
  • 无需校准暗视场:仪器始终保持正确零点,用户测量过程中无需重复校准零点,避免人为校准造成误差。
  • 中英文界面:中英文触摸屏操作界面,对一些必要参数进行设置。支持英文数据打印。
  • 绿色节能:仪器采用LED光源,绿色节能,寿命更长。
  • 人体工程学和模块化设计:方便用户使用和维护。

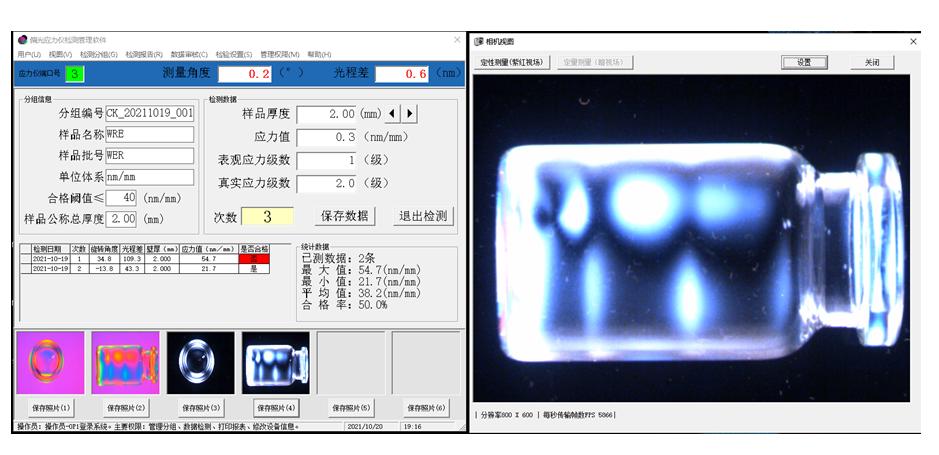

软件功能

偏光应力仪检测管理软件StressExamWorks,是将应力仪与电脑进行连接,利用电脑保存、管理和输出检测数据。具有四级管理权限功能,满足GMP管理权限要求,确保测量数据的完整性和可追溯性。

偏光应力仪检测管理软件StressExamWorks,须由我公司专业技术人员进行安装和测试,经严格测试后提供给用户使用。

StressExamWorks软件具有如下功能:

  • 四级权限管理:满足GMP权限管理要求,设有操作员、审核员、管理员和超级管理员四类用户,每个用户有独立的用户名称和登录密码。用户具有相应的操作和管理权限,所有人员的操作过程均被记录,以备查询和追踪。
  • 四类单位体系:使用“nm/mm”、“nm/cm”、“应力级数”等四类检测单位体系来衡量应力检测的大小,符合食品、药品、玻璃仪器等所有行业对玻璃制品应力检测的应用需求,满足GB/T4545、GB/T15726、GB/T12415、GB/T18144、YBB00162003、ASTM C148等标准要求。
  • 检测分组管理:基于检测分组的检测管理。用户建立的检测分组数量、每个分组的检测数据的数量原则上没有上限。
  • 检测报告输出:使用“PDF”格式或“XPS”格式文件输出不可更改的检测报告,检测报告中包含公司信息、检测信息、设备信息、样品信息、批次的最大值、最小值、平均值和合格率。
  • 检测数据导出:将检测数据输出到Excel文件,以备用户进一步应用。
  • 操作日志记录:对所有操作人员的操作进行全程记录,操作日志可以输出到外部Excel文件。
  • 工业相机:支持使用工业相机对检测图像进行拍照并保存照片,输出或打印PDF或XPS格式单页检测报告。

  • 四、 满足标准超差报警:检测数据超出合格阈值设定的值,通过声音提醒等方式对用户进行提示。

LZY-150CM/CMC系列智能偏光应力仪符合或满足如下标准(包括但不限于)要求:

  • GB/T 4545  《玻璃瓶罐内应力检验方法》
  • GB/T 12415 《药用玻璃容器内应力检验方法》
  • GB/T 15726 《玻璃仪器内应力检验方法》
  • GB/T 18144 《玻璃应力测试方法》
  • YBB00162003 《国家药品包装容器(材料)方法标准 内应力测定法》
  • JC/T 655   《石英玻璃制品内应力检验方法》
  • JC/T 915   《热弯玻璃》
  • ASTM C148 (Standard Test Methods for Polariscopic Examination of Glass Containers)(玻璃容器偏振镜检查的试验方法)

五、 技术参数

测量精度 ≤ 2nm
复零误差 ≤ 2nm
光程差示值 0.1nm
角度示值 0.1°
偏振场直径 150mm
视场光亮度 >120cd/m2
检偏镜旋转角度 360°(±180°)
偏振场间距调整范围 80-250mm (可定制)
光源 LED 色温3500K
电源 AC  220V/50Hz
总功率 <25W(峰值)(不含电脑)
显示屏 彩色5英吋触摸屏
打印机 微型针式打印机/58-40mm/普通白卷纸
包装 铝合金仪器箱

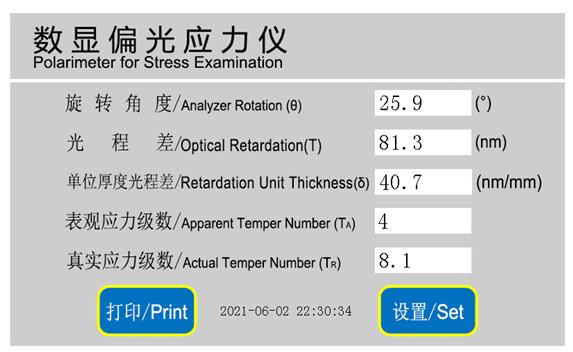

六、 仪器显示主界面

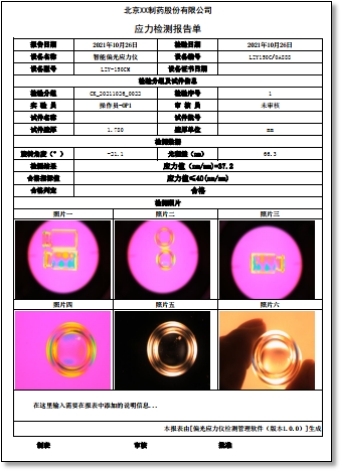

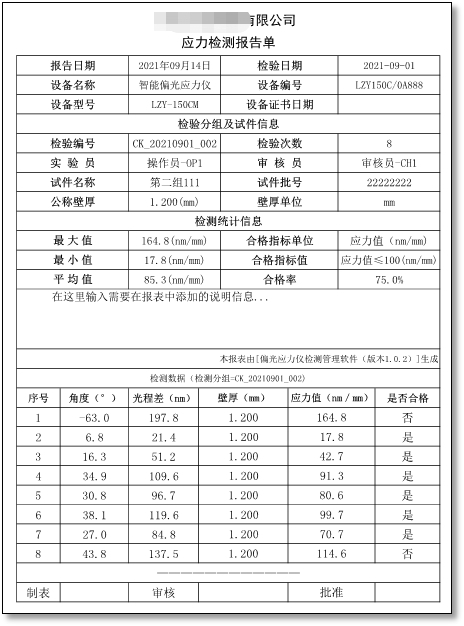

七、 检测报告
