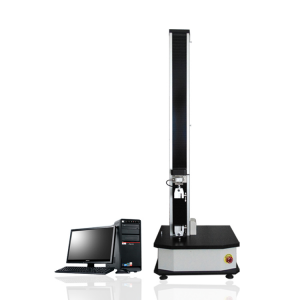

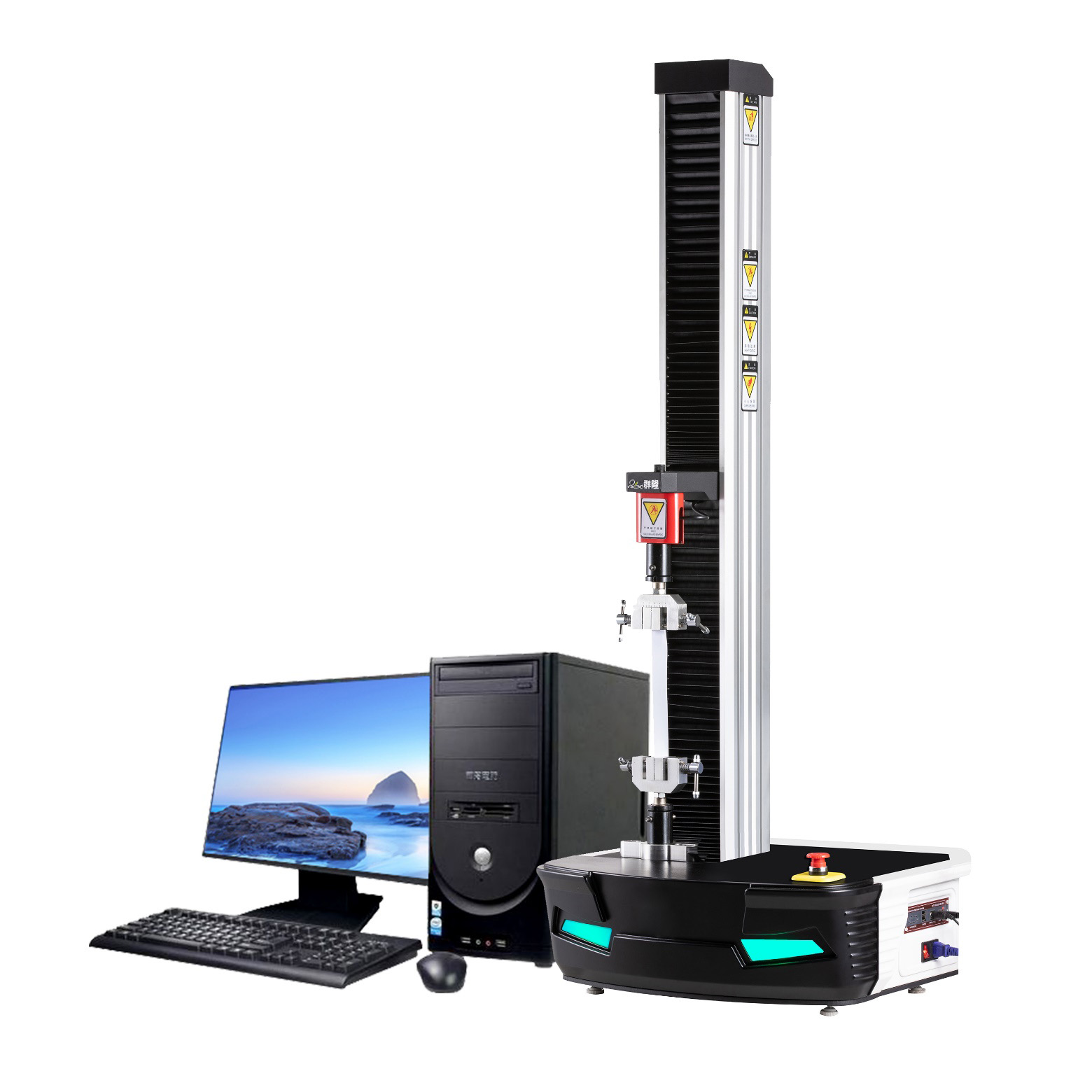

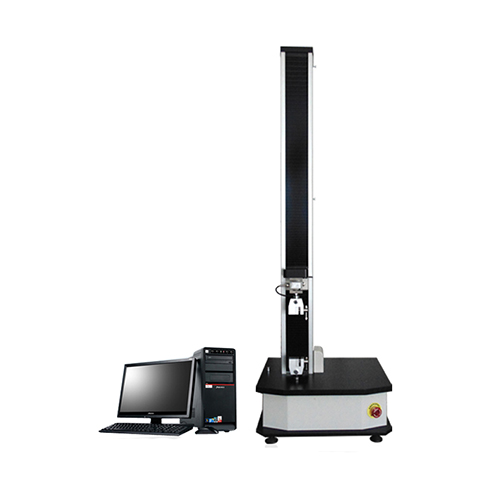

LSD-5S微机型拉力试验机

分类： , , ,
订购热线:18046321714

描述



一、 产品介绍

电子万能试验机可对橡胶、塑料、塑胶、薄膜、纺织、纤维、纳米材料、高分子材料、复合材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、轴承钢、不锈钢（以及其它高硬度钢）、铸件、钢板、钢带、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离试验。可计算最大力、屈服力、平均剥离力、最大变形、屈服点、弹性模量等参数；可进行曲线处理、多传感器支持、图形图像化的界面、灵活的数据处理、MS-ACCESS 数据库支持，使系统功能更为强大。可用于科研部门、大专院校和工矿企业对各种材料进行力学性能分析和生产质量检验。



二、 产品参数

型号 LSD-5S
最大试验力 5000N （可以根据自己需求选择合适的量程）
测量范围 最大试验力的 0.4%–100%
试验力精度 0.3%（可达到 0.02%FS）
试验力分辨力 1/300000(全程不分档,无极调速)


横梁位移测量精度 分辨率高于 0.001mm
变形测量精度 ±0.5%（在 0.2-10mm 范围内）
试验速度范围 0.01-500mm/min
速度控制精度 ±1%(0.01~10mm/min); ±0.5%(10~500mm/min)
恒力、恒变形、恒位移控制范围 (选配) 0.2%-100%FS
恒力、恒变形、恒位移控制精度(选配) 设定值﹤10%FS 时,设定值的±1.0%以内。 设定值

≧10%FS 时,设定值的±0.1%以内
变形速率控制精度 速率﹤0.05%FS 时为±2.0%设定值内。速率≧0.05%FS 时为±0.5%设定值内
试验空间（可定制） 拉伸空间 900mm
电源 单相,220V±10%,50Hz
功率 600W
工作环境 室温-35℃,相对湿度不超过 80%
主机尺寸 600X650X1600（mm)
整机重量 120kg







三、 测试项目

（一）普通测试项目：（普通显示值及计算值）
  • 拉伸应力      ●拉伸强度
  • 扯断强度      ●扯断伸长率
  • 定应力力值    ●撕裂强度
  • 任意点力值    ●任意点伸长率
  • 抽出力        ●粘合力及取峰值计算值
  • 压力试验      ●剪切力剥离力试验
  • 弯曲试验      ●拔出力穿刺力试验
（二） 特殊测试项目：
  1. 弹性系数即弹性杨氏模量

定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。

  1. 比例限：荷重在一定范围内与伸长可以维持成正比之关系，其最大应力即为比极限。
  2. 弹性限：为材料所能承受而不呈永久变形之最大应力。
  3. 弹性变形：除去荷重后，材料的变形完全消失。
  4. 永久变形：除去荷重后，材料仍残留变形。
  5. 屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点， 一般以上屈服点作为屈服点。
  6. 屈服（yield）：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内， 上下起伏，伸长发生较大变化，这种现象叫作屈服。
  7. 屈服强度：拉伸时，永久伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。
  8. 弹簧 K 值：与变形同相位的作用力分量与形变之比。
  9. 有效弹性和滞后损失： 在伺服控制材料试验机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数， 即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百数，即为滞后损失。





四、 软件功能介绍



  • 测试标准模块化功能:提供使用者设定所需应用的测试 标准设定，范围涵盖 GB、ASTM、DIN、JIS、BS…等。测试标准规范。
  • 试品资料:提供使用者设定所有试品数据，一次输入 数据永久重复使用。并可自行增修公式以提高测试数据契合性。
  • 双报表编辑:完全开放式使用者编辑报表，供测试者选择 自己喜好的报表格式（测试程序新增内建 EXCEL 报表 编辑功能扩展了以往单一专业报表的格局）
  • 各长度、力量单位、显示位数采用动态互换方式，力量单位 T、Kg、N、KN、g、lb，变形单位 mm、cm、inch。
  • 图形曲线尺度自动化 Auto Scale，可使图形以尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变 荷重-2 点延伸图，以及多曲线对比。
  • 测试结果可以 EXCEL 格式的数 据形式输出。
  • 测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移 x％荷重、断点荷重 X％位移、等等。 数据备份：测试数据可保存在任意硬盘分区。
  • 多种语言随机切换：简体中文、繁体中文、英文。
  • 软件具有历史测试数据演示功能。



五、 试验报告/界面

六、 配置清单

编号 名 称 单位 数量 备 注
1 拉力试验机 台 1
2 控制软件 套 1 可以升级为专业版软件
3 传感器 个 1 可以升级进口配置
4 夹具 副 1 可以选配多套
5 大变形引伸计 份 1 （选配）
6 手动控制盒 个 1
7 产品保修卡 份 1
8 合格证 份 1
9 说明书 套 1
10 220V 10A 电源线 个 1



  • 专业版软件说明;可以做定力值、定位移等试验
  • 传感器;标准国产可以选择进口品牌
  • 夹具;不同的产品选择不同的夹具 可以根据需求订购
  • 大变形引伸计;可以准确的测量出产品的延伸率



七、 夹具

八、 售后服务

1、供方质量保证体系严格按照ISO9001质量标准之要求执行

2、培训：可根据客户要求在设备出厂前或设备到场后，对需方的技术人员进行操作、保养及设备维护进行技术培训（默认远程培训，现场培训需另收取费用），

3、服务：当设备因质量或其他原因不能正常工作时，我公司在得到通知后24小时内给予答复；需要现场维修时，

4、设备保修期为1年
