在线密度计

产品说明:

 QL-1000系列在线密度计可对各种液体或液态混合物在线进行密度测量。在石化行业可广泛应用于石油、炼油、调油、油水介面检测;在食品工业用于葡萄汁、番茄汁、果糖浆、植物油及软饮料加工等生产现场;奶制品业;造纸业;黑浆、绿浆、白浆、碱溶液的测试;酿酒酒精度;化工类的尿素、清洁剂、乙二醇、酸碱及聚合物密度的测试。还可应用于采矿盐水、钾碱、天然气、润滑油、生物制药等等行业。

主要特点

1、  采用一体化结构的两线制变送器,无活动部件维护简单.

2、  四位半数字液晶显示.

3、  安装使用方便,插入液体即可显示读数

.4、  使用于流体或静止液体,适合于管道和罐体安装.

5、  温度和密度两个参数可交替显示,便于进行行业标密换算.

6、  连续在线测量液体密度无过程中断,可直接用于生产过程控制.

7、  接触液体部件全部为几种介质不锈钢材料制造,安全;卫生.

8、  本介安全型可用于危险环境;卫生型可安装于食品生产现场

技术指标

1、4~20mA 电流输出.选加数字信号(HART 协议)

2、16~30VDC供电.推荐使用24VDC.

3、密度量程       0~2克/立方厘米; 0~3克/立方厘米

4、精度           0.001克/立方厘米

5、分辨率         0.0005克/立方厘米

6、温度量程       0~100℃

7、温度精度       0.2℃

8、环境温度       -10~60℃

9、湿度范围       0-90%

订货注意事项1、定货时写明介质、量程及使用现场工况,如防爆、腐蚀、卫生、普通等



选型说明

型号 规格代码 说明

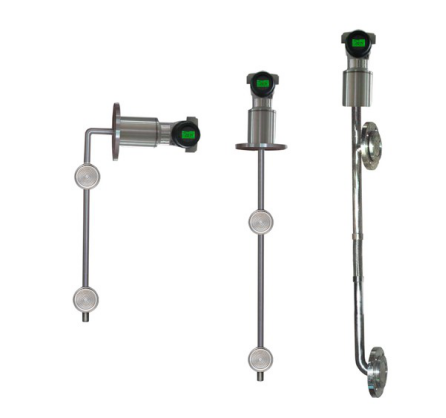

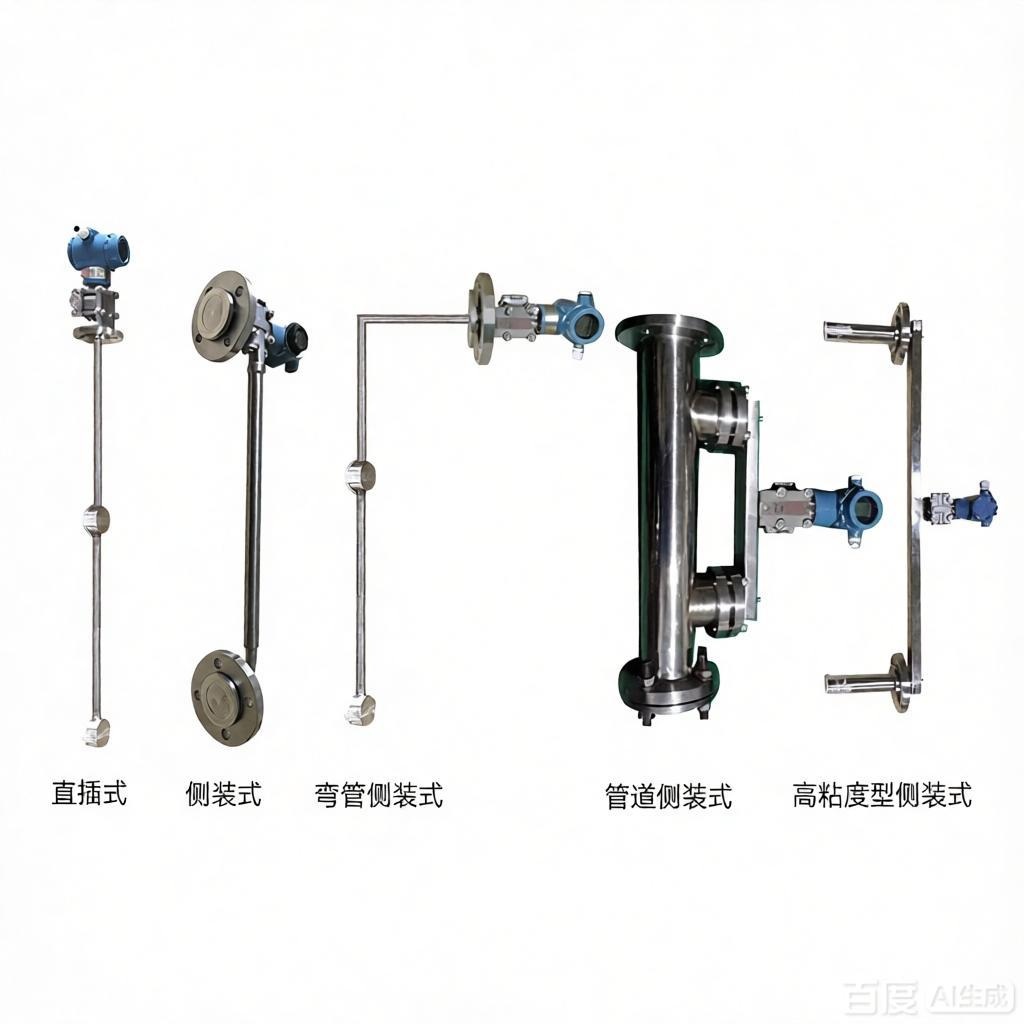

QL-1000 ··············· 工业在线 密度计

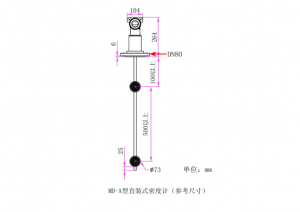

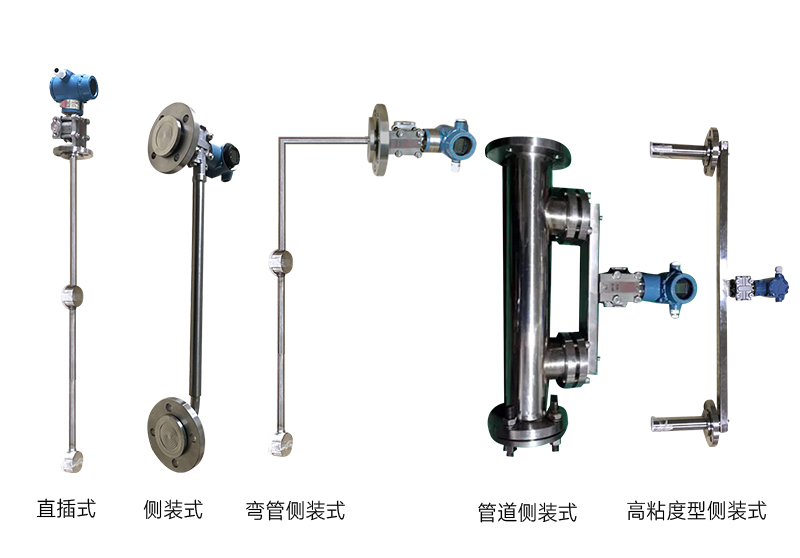

安装及外形 A··············· 直装式

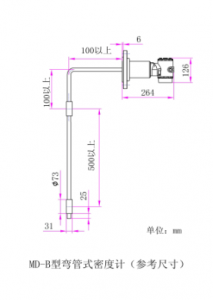

B··············· 弯管式

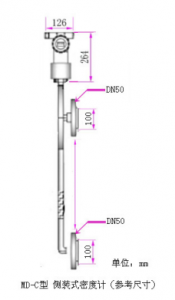

C··············· 侧装式
膜盒(传感器) 5··············· 500mm以上
10··············· 1000mm
15··············· 特殊要求
法兰传感器间距 M··············· 300mm
F··············· 距离用户自定
测量范围 1··············· 01 /立方厘米
2··············· 02 /立方厘米
3··············· 03 /立方厘米
安装法兰 H6··············· DN65
H8··············· DN80
H10··············· DN100
安装法兰典型示例:MD3051A5M1H8
以下是默认配置:
显示表头 ··············· LCD 智能显示表
输出信号 ··············· 4~20mA
输入电源 ··············· 24VDC
膜片结构材料 ··············· 316 不锈钢(其它可订)

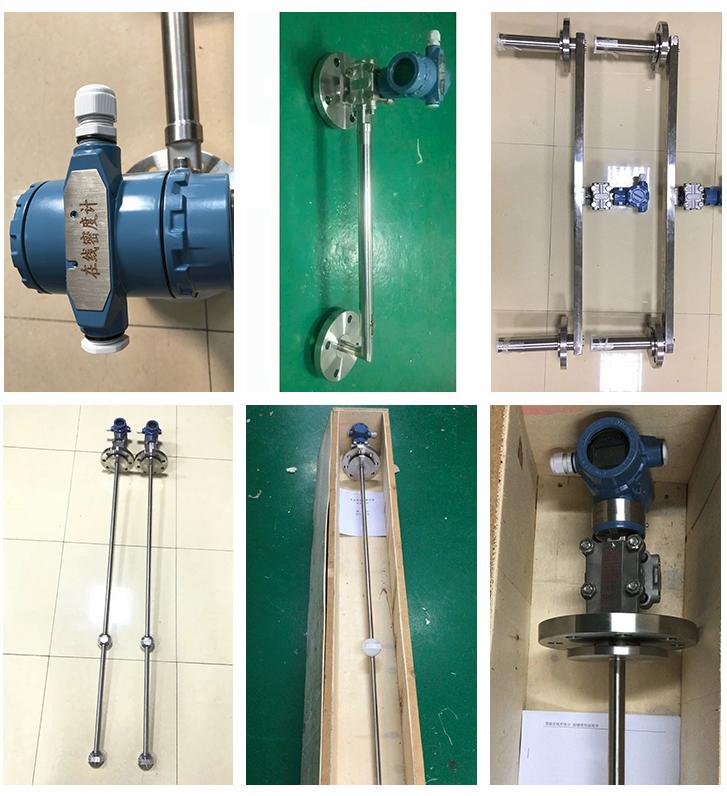

运输包装 ··············· 木箱包装





三:安装事项

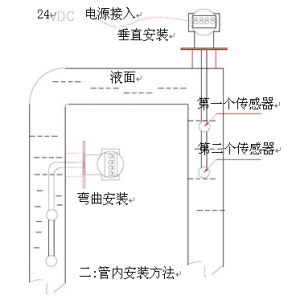

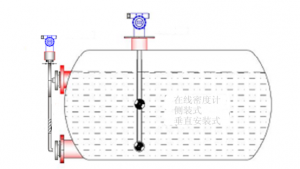

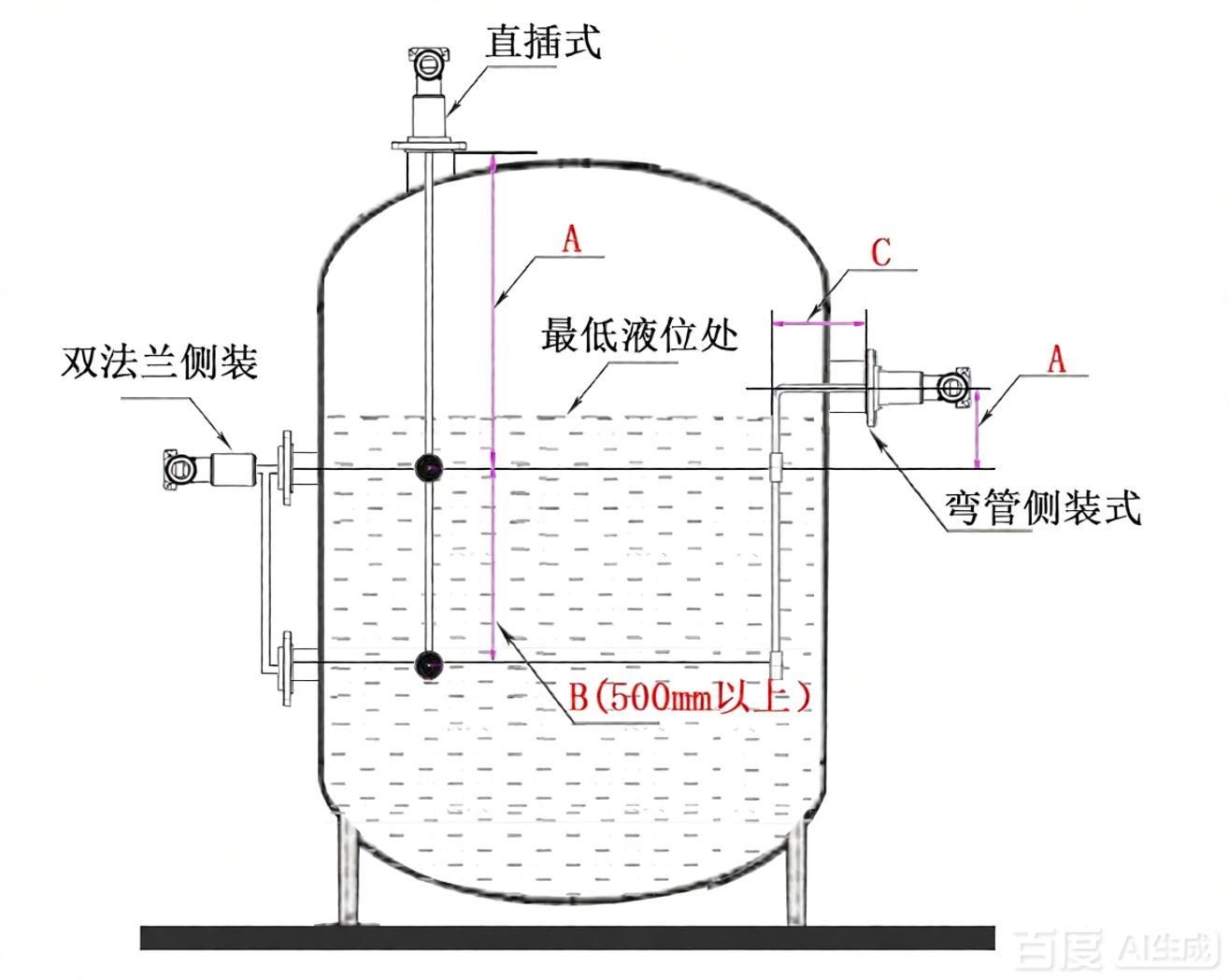

1: 直接式 在线液体密度计传感器部分间距最少为200mm,直径为50mm, 现场不能小于这些尺寸安装,如选择弯曲型密度计,请测量好可以伸进管内的法兰和长度尺寸.



2: 现场液体必须保持没过两个测量传感器,法兰到第一个传感器的距离可选.

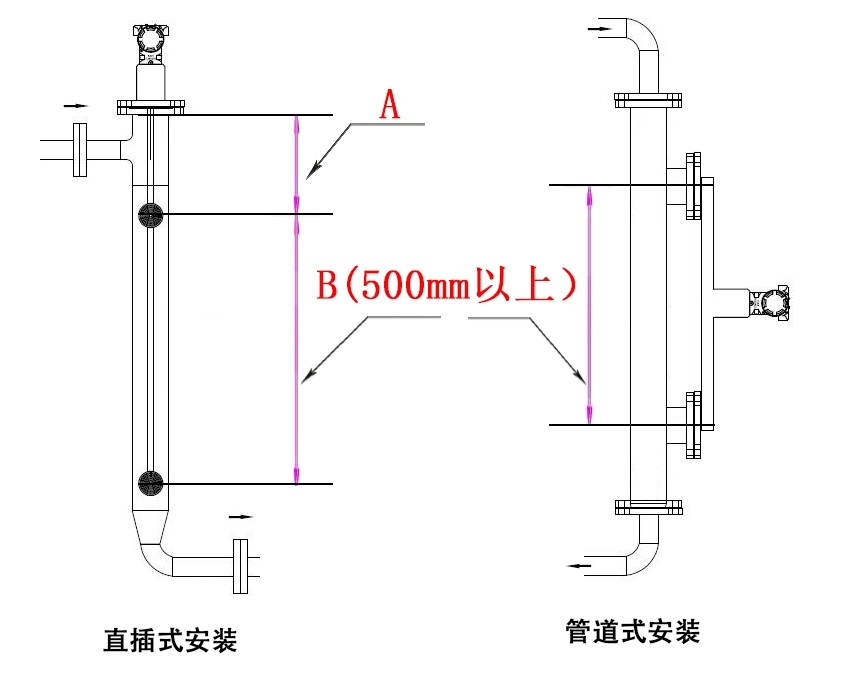

3: 管道安装时需让液体从最下面传感器之下进入液体,或者从最上面传感器的上面进入液体,不要从中间进入液体。管道安装通液体时,管道阀门或者弯头部分至少留出30CM液体缓冲距离。



4: 安装图红色法兰配对部分,为使用方提供安装,如需要配对法兰,请订货时说明.



5:配备电源为24V DC   输出4-20mA信号  如需接二次用表,需将24V“+”

接到密度计后面“+”极,  电流信号“+”接密度计“-”极, 并在二次表上将24V“-”和电流信号端子“-”短接.



6:现场环境如果外部有腐蚀性液体,请做好防护措施。如果有雷击危险,请在周围做好引地装置。



7:如需拆卸做清洗时,拆装时请保证传感器膜片不受到碰撞及其它损坏。



8:请勿在高出5Mpa情况下使用。



9: 如果需要调整量程需要用 手持器,  技术问题请联系厂家.
